开关柜局部放电模拟试验装置

发布时间：2024-07-23 16:25:48

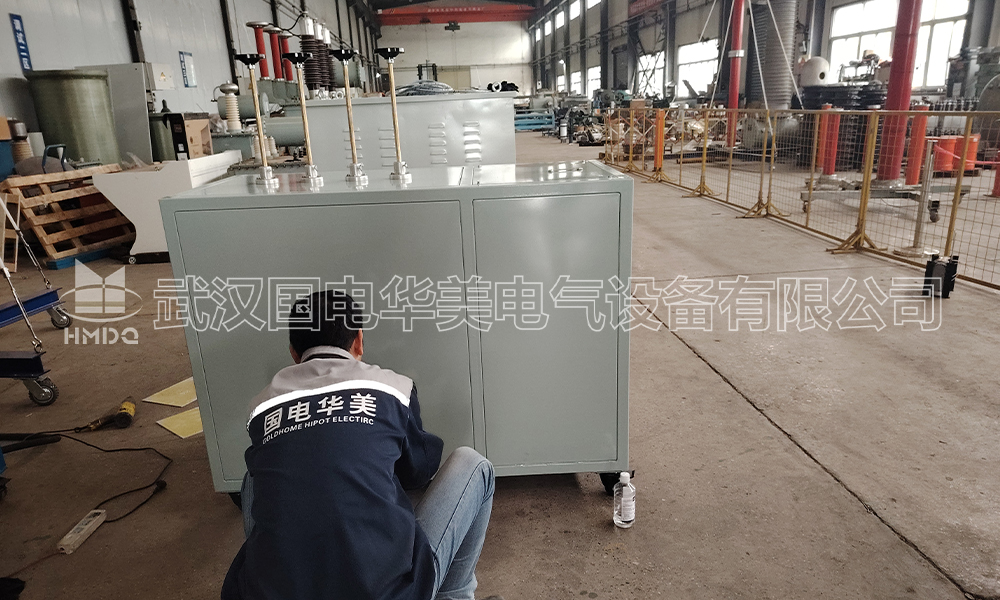

开关柜局部放电模拟试验装置
开关柜局部放电模拟试验装置主要用于模拟开关柜内部的各种局部放电故障，以便进行研究和测试。以下是对该装置的详细介绍：

一、装置概述

开关柜局部放电模拟试验装置是一种用于模拟开关柜内部局部放电现象的设备。通过模拟不同的放电类型（如尖端放电、悬浮放电、气隙放电、颗粒放电等），可以评估开关柜的绝缘性能和可靠性。该装置通常包括高压变压器、耦合电容器、放电模型、控制系统等组成部分。

二、主要组成部分

高压变压器：提供试验所需的高压电源，通常具有无局部放电特性，以确保试验结果的准确性。其输入电压一般为220V，输出电压可达0~30kV或更高，具体取决于试验需求。
耦合电容器：用于将高压电源与放电模型耦合，传递放电信号。其额定电压和额定电容量需根据试验要求进行选择。
放电模型：模拟开关柜内部可能发生的各种局部放电类型，如尖端放电模型、悬浮放电模型、气隙放电模型等。这些模型通常根据实体开关柜设计，以真实模拟内部放电现象。
控制系统：包括控制器、控制盒等，用于控制试验过程、监测放电信号并记录试验数据。控制系统通常具有直观的操作界面和丰富的功能，如放电类型选择、放电强度控制、波形显示等。

三、功能特点

真实性好：按实体开关柜设计，真实模拟开关柜内部的各种局放故障。
故障模拟全面：可模拟开关柜尖端、悬浮、气隙、颗粒等多种放电类型，且多种放电可复合产生。
放电可控：可任意选择放电种类，控制各放电信号的起始电压、熄灭电压和放电强度。
检测多样化：为脉冲电流、特高频、超声波、暂态地电压等技术检测提供试验平台。
计量传递：内建脉冲电流法相关耦合、校验单元，可同步检测实验装置的局放水平，作为仪器考核的依据。
可视化：内置红外视频探头，方便观察内部状态，捕捉放电视频。
操作便捷：各类故障的产生及消失，可在装置外直接调控。
安全可靠：升压设备内置，高压与外界隔离，操作安全可靠。

四、应用场景

开关柜局部放电模拟试验装置广泛应用于电力、能源、制造等行业，特别是在电力设备制造、维护、检测等领域。通过该装置进行模拟试验，可以评估开关柜的绝缘性能、预测潜在故障、提高设备运行的可靠性和安全性。

五、总结

开关柜局部放电模拟试验装置是一种功能强大、操作便捷的测试设备，能够真实模拟开关柜内部的各种局部放电现象。通过该装置进行模拟试验，可以为电力设备的研发、制造、维护提供有力支持，确保设备的正常运行和电网的安全稳定。
