高压电力试验设备解决方案

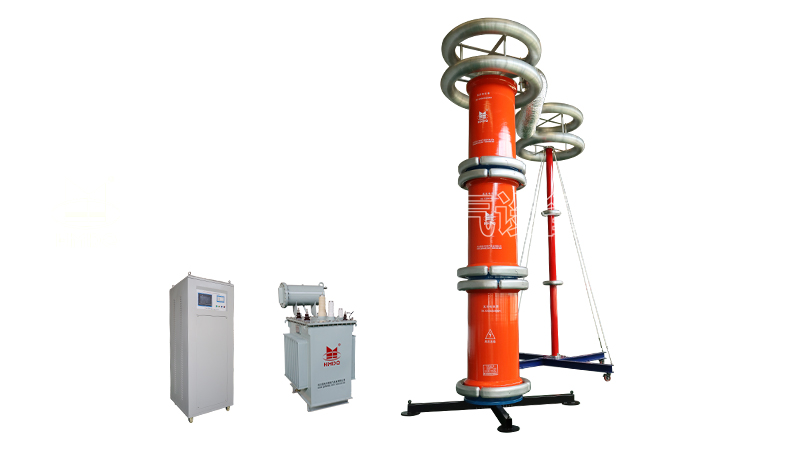

HMCXZ 变频串联谐振试验装置

别名:调频串联谐振试验系统、调谐串联谐振试验设备

产品简介

  1. HMCXZ串联谐振试验装置主要针对交联电缆、水力发电机、主变、母线、GIS等的交流耐压试验,具有较宽的适用范围,是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。
  2. HMCXZ串联谐振试验装置主要由变频控制电源、激励变压器、电抗器、电容分压器、补偿电容器(选配)组成。

功能特点

  1. 稳定性、可靠性高。串联谐振试验装置采用进口功率元件作为功率变换的核心,电压输出和频率输出稳定,电磁兼容设计合理,保护功能完善,经过多次高压直接对地短路的测试,系统仍然保持完好,同时系统也有很强的过载能力;
  2. 自动调谐功能强大。串联谐振试验装置自动调谐时,从30Hz到300Hz自动扫频,显示扫频曲线,用户能直观地看到系统调谐过程;扫频完成后,系统根据扫频初步找到的谐振频点,在其±5Hz范围内以0.01Hz为分辨率进行频率细扫,最后精确锁定谐振频率;
  3. 支持多种试验模式。装置支持"自动调谐+手动调压","自动调谐+自动调压","手动调谐+手动调压"等试验模式,推荐使用"自动调谐+手动调压"模式,既能快速找到谐振点,又能通过手动调压控制试验过程,安全性更高;
  4. 串联谐振试验装置人机交互界面友好。试验参数设置、试验控制、试验结果等同屏显示,直观清晰,并具有自动计时及操作提示功能。全触摸屏操作及显示,具备试验数据保存和查询功能;
  5. 保护功能完善。串联谐振试验装置具备零位保护(电压输出控制旋钮不在零位时,禁止系统启动),过压保护,过流保护,闪络保护等功能,保证了系统的可靠性

技术参数

  1. 额定输出电压:0~1000kV及其以下
  2. 输出频率:30~300Hz
  3. 谐振电压波形:纯正弦波,波形畸变率≤1.0%
  4. 工作时间:满功率连续工作时间60min
  5. 品质因数:30~90
  6. 频率调节灵敏度:0.1Hz
  7. 不稳定度:<0.05%
  8. 工作电源:单相220V或三相380V±10%
  9. 工频50Hz±5%

参考标准

DL/T 596-1996 、GB50150-2016 、GB10229-88 、GB1094 、GB1094.1-GB1094.6-96 、GB2900 、GB/T16927.1~2-1997 、DL/T474.4-2006 、DL/T1015 、GB/T311.1-1997 、GB191-2000、JB/T9641-1999、IEC358(1990) 、GB4793-1984 、GB/T3859.2-1993 、GB/T2423.8-1995 、DL/T849.6-2004

HMCXZ 变频串联谐振试验装置

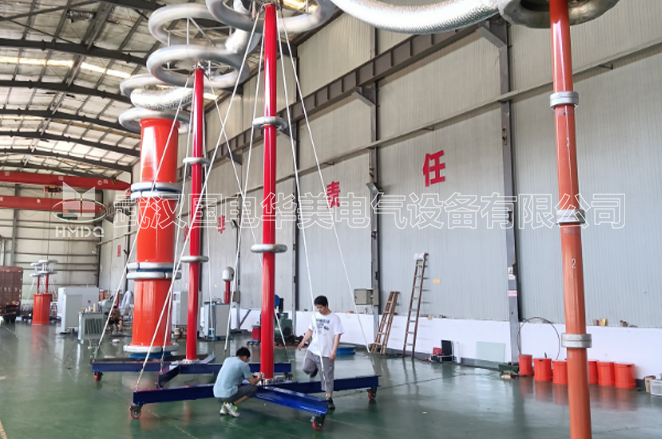

HMCXZ 变频串联谐振试验装置生产场景原图展示

变频串联谐振试验装置

HMCXZ 变频串联谐振试验装置

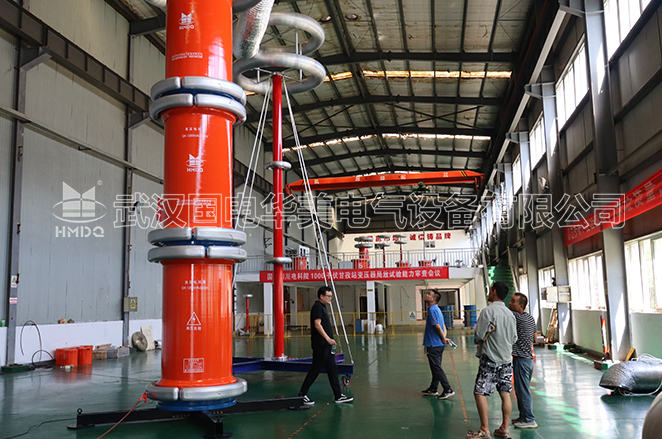

HMCXZ 变频串联谐振试验装置生产场景原图展示

变频串联谐振试验装置

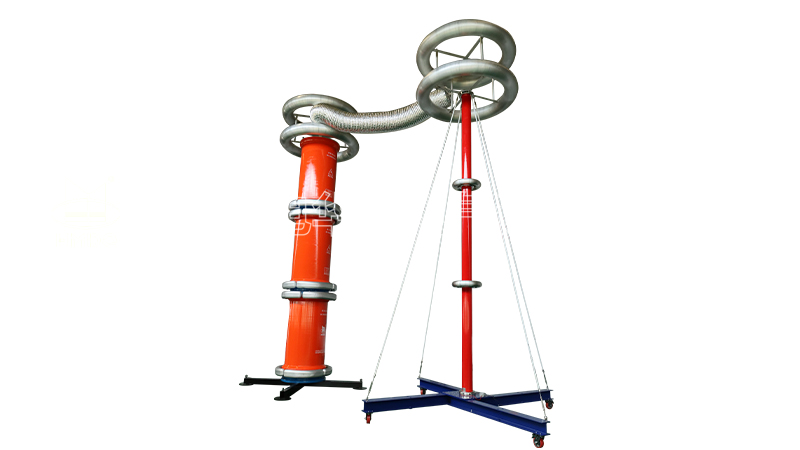

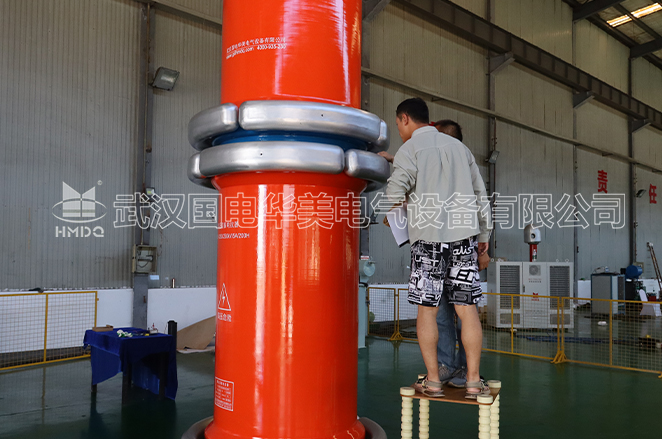

HMDK 高压电抗器

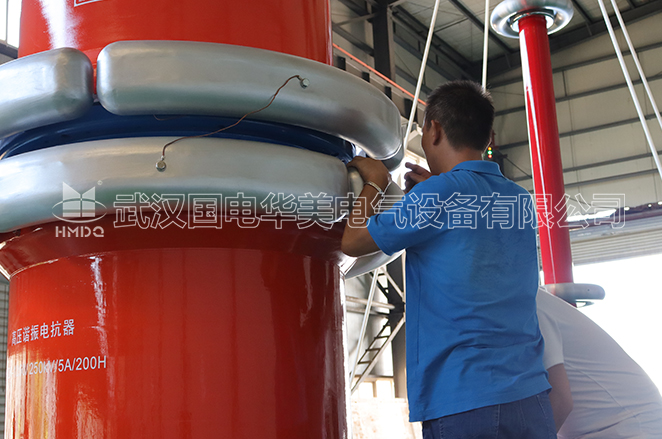

HMDK 变频串联谐振试验装置 电抗器 生产场景

变频串联谐振试验装置

HMFRC 高压分压器


HMFRC 变频串联谐振试验装置 分压器 生产场景原图展示

变频串联谐振试验装置

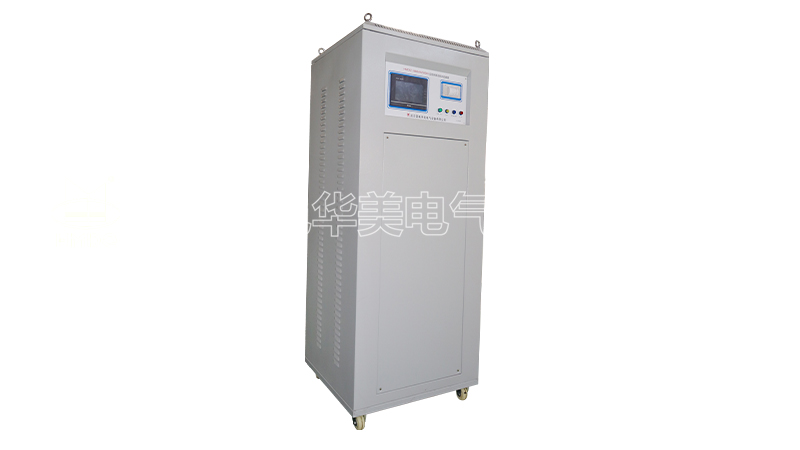

HMBP 无局放变频电源

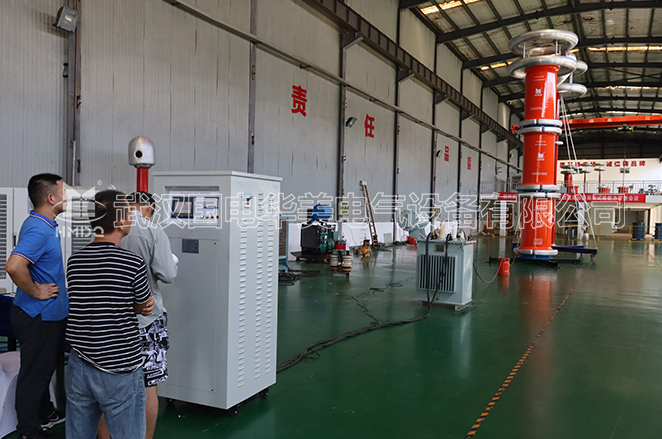

HMBP 变频串联谐振试验装置 变频电源 生产场景原图展示

变频串联谐振试验装置

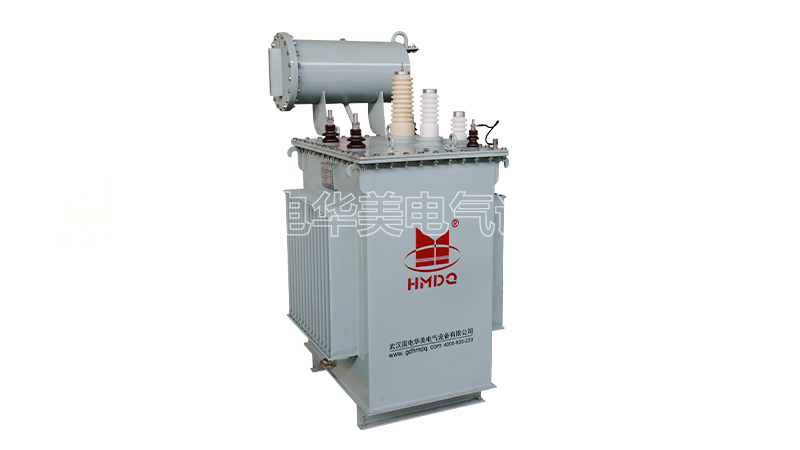

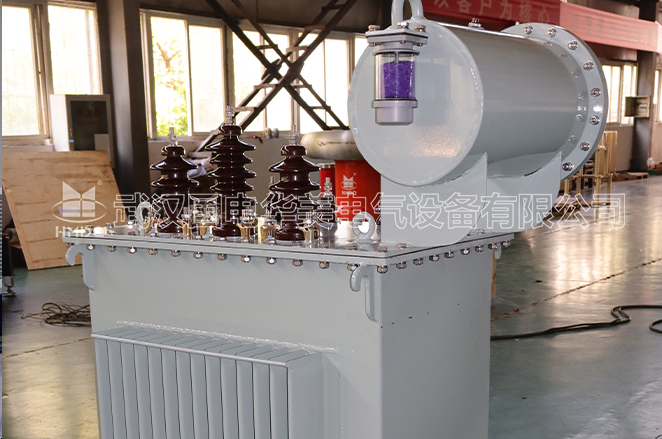

HMLZB 励磁变压器


HMLZB 变频串联谐振试验装置 励磁变压器 生产场景原图展示

变频串联谐振试验装置
