高压电力试验设备解决方案

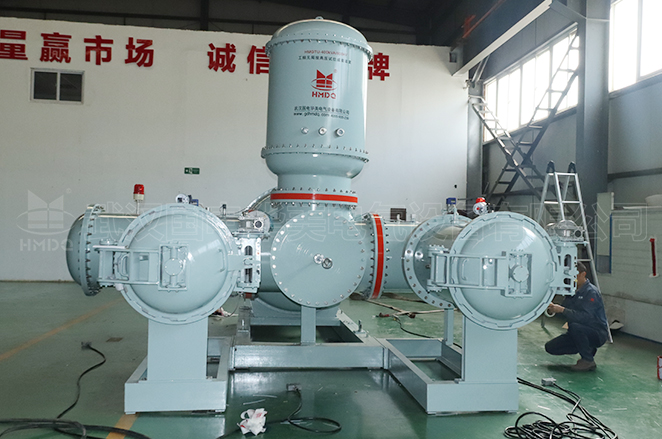

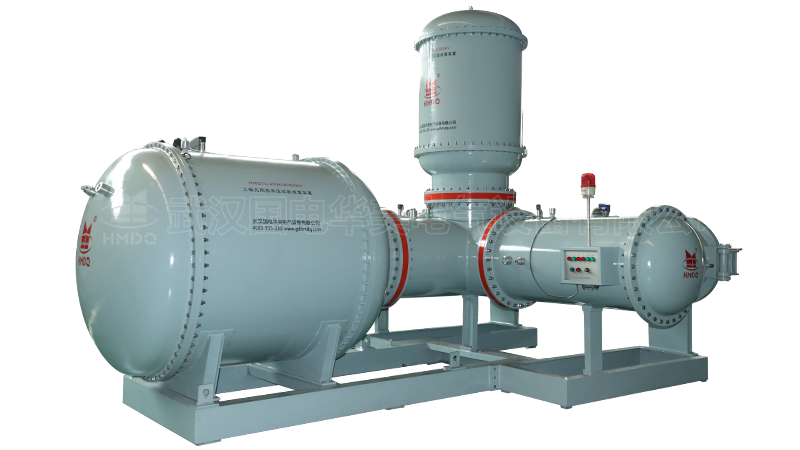

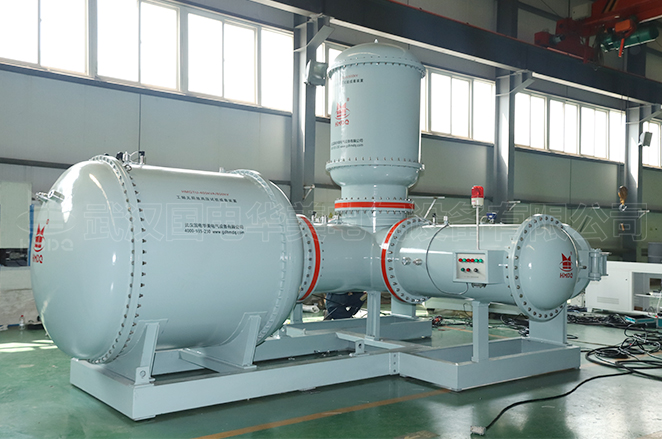

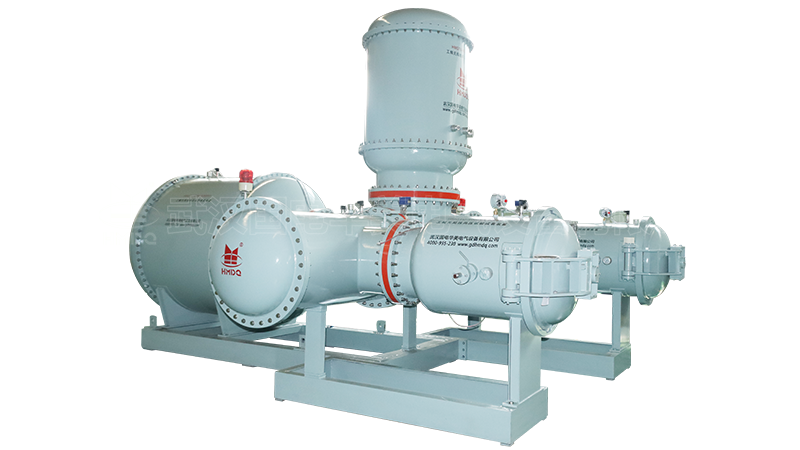

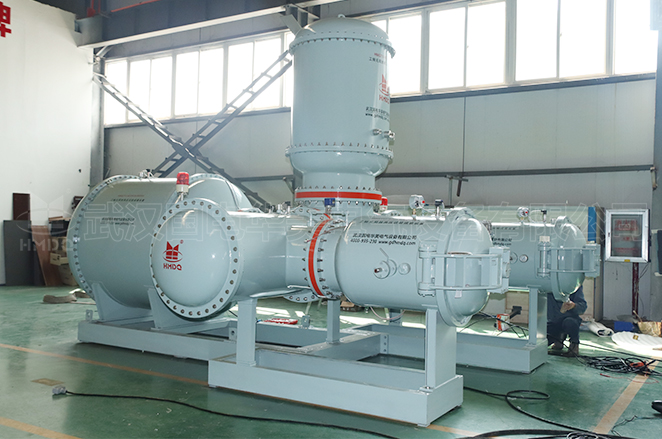

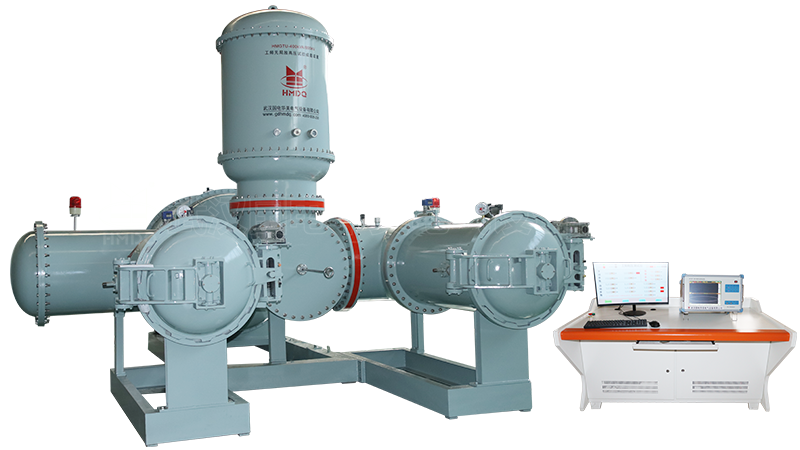

HMGTU 高压充气式无局放组合试验系统

别名:GIS高压开关柜交流耐压及局部放电检测系统、GIL电缆交流耐压及局部放电试验装置

产品简介

  1. 随着我国电力行业的发展,电网的电压等级越来越高,现已达到1000KV电压等级。
  2. 电力发电、输变电、供电及电力设备生产企业对试验设备的电压等级要求也越来越高,对试验设备的容量要求也越来越大。因此,我公司根据市场的实际需求,研制成了高电压大容量的 HMGTU充气式无局放组合电器试验装置。
  3. HMGTU 充气式无局放组合电器试验装置,适用于高电压、大容量的GIS、GIL电力设备的绝缘耐压试验、局部放电试验以及GIS互感器的精度试验。是GIS变电所、GIS、GIL电力设备生产厂家、盆式绝缘子、绝缘结构件生产厂家进行预防性试验、出厂试验必备装置。
  4. 在该设备上增加一个高压套管接口就能将高压引出,可对传统的高压设备进行各种高压试验。

功能特点

  1. 高电压全密封在一个屏蔽的空间,试验安全可靠
  2. 整体局放量可控制在1-3pc内
  3. 体积小可用最小的空间、组件重量轻
  4. 内置高压隔离开关,实现一机多用
  5. 便于连接,直接与被试品连接,试验更加方便
  6. 能够承受长距离运输的坚固耐用结构
  7. 系统电源容量的要求减小

技术参数

  1. 电压等级:100kV、200kV、250kV、300kV、500kV、800kV、1000kV。(更高电压等级可定制)
  2. 容量:50-2000kVA(更高容量等级可定制)
  3. 高压产生的方式:高压变压器升压和串联谐振(工频、变频),所有升压方式均为一级升压无需串级升压。
  4. 输入电压(一次电压):0.35-10kV
  5. 设备局部放电量:额的电压下1-3pc(普通环境)
  6. 温升:额定电流运行60分钟其温升不大于65k(50Hz)

参考标准

DL417-91、JB/T9641-1999、GB1094.1~1094.5-85、GB6451.1~6451.5-86

HMGTU 高压充气式无局放组合试验系统


1.电压等级:100kV、200kV、250kV、300kV、500kV、800kV、1000kV。
2.容量:50-2000kVA
3.高压产生的方式:高压变压器升压和串联谐振(工频、变频),所有升压方式均为一级升压无需串级升压。
4.输入电压(一次电压):0.35-10kV
5.设备局部放电量:额的电压下1-3pc(普通环境)
6.温升:额定电流运行60分钟其温升不大于65k(50Hz)

高压充气式无局放组合试验系统

HMYDQW SF6高压无局放试验变压器


1.sf6耐压无局放试验变压器是该测试系统的关键,它放置在一个专门设计的SF6绝缘的容器中,高压侧通过高压盘式绝缘子与其它回路隔开,所有的低压接线端子放置在接线盒中。
2.变压器低压侧绕制有励磁绕组和测量绕制(测量绕制只用于系统测试),对于大容量的(500kVA)变压器补偿有独立的补偿绕组,以更好的发挥测试低压与负载的灵活性,提高补偿的效率。
3.变压器罐体安装有充气/真空快速接头、压力监视表头、过压力释放阀和温度、压力传感器用于操作控制台实施远方监控

高压充气式无局放组合试验系统

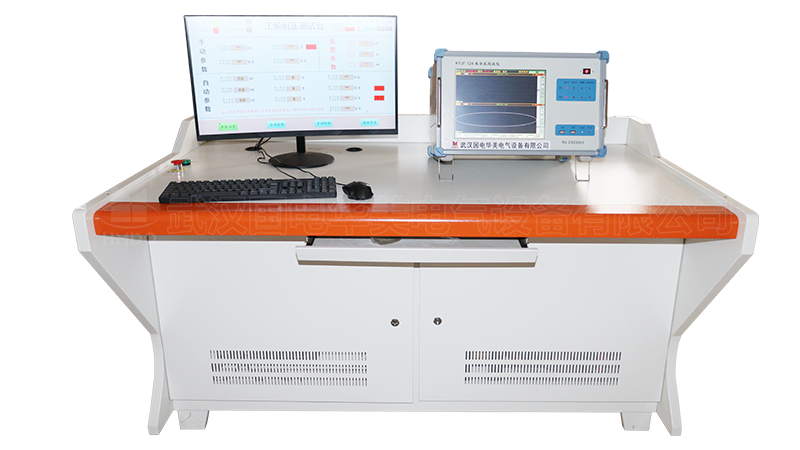

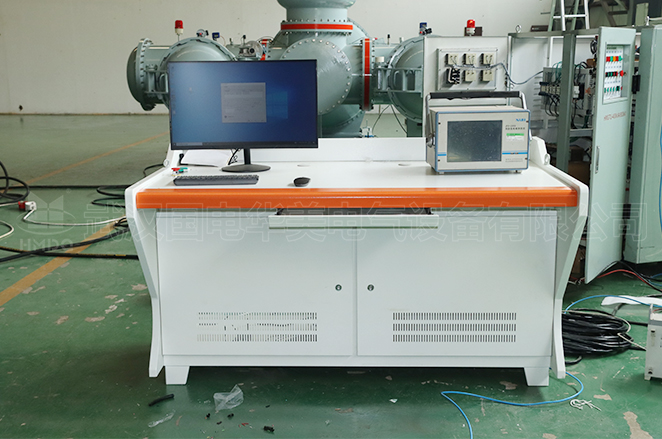

HMTC 全自动控制台


1.电压、电流、时间、状态信息及提示信息等数据10寸大屏液晶显示,读数清晰、直观;
2.全中文界面,操作简单明了,可适应多种应用场合;
3.触摸式操作,所有功能均可通过提前预设,提高了产品的安全性、可靠性;
4.状态提醒功能,全中文引导式操作;
5.报警功能,合闸报警,5秒钟蜂鸣报警提示;电压信号采集异常,蜂鸣报警;
6.急停功能,自动控制时,此功能可做到在任意点实现升压或降压的急停;
7.自动计时功能。自动控制时,当电压自动上升至设定值时,设备自动开始计时,当计时时间到,设备自动降压,自动回到零位;
8.手动控制模式,此模式类似于传统的电动升/降压方式,上升/下降由触摸键控制,设备自动判断上/下限位,有过电压、过电流保护;
9. 采用硬、软件抗干扰技术相结合,性能稳定,抗干扰性强。

高压充气式无局放组合试验系统

HMJF 数字式局部放电测试仪


1.局部放电检测仪具有检测灵敏度高,适用试品范围广,信噪比高等特点。
2.数字式局部放电检测仪采用大屏幕示波管,试验波形显示清晰,有高频椭圆扫描(摄取功率小于1伏安),放大系统动态范围大,频带组合多(九种),有辅助零标系统,有线性、对数双功能指针式表头和数字式表头,可同时显示放电脉冲的放电量。
3.局部放电检测仪是研究、开发新型高电压电工产品和提高产品质量的有力辅助工具,也是现场判断设备正常与否的有效测试仪器。
4.局部放电检测仪校正脉冲发生器配合使用,尤其适合电力部门、生产制造厂家和科研单位。

高压充气式无局放组合试验系统
