高压电力试验设备解决方案

HMJFS-04 高压局部放电巡检仪

产品简介

HMJFS-04高压局部放电巡检仪可以实现带电检测,面对高压、密闭的高压电气设备,轻松识别潜在故障,保障生产安全。
HMJFS-04高压局部放电巡检仪可使用UHF电磁辐射探测器、AA非接触式超声波探测器、TEV地电波探测器、AE接触式超声波探测器、HFCT高频电流电缆检测器。针对不同的被检测目标,采用的检测原理手段也不尽相同,特殊情况下会使用多种检测原理手段同时检测。

功能特点

1.高灵敏度传感器
标配各类型传感器,通过硬件优化以及软件算法,使传感器具有高灵敏度,在缺陷出现初期就可以发现,并且可以定位及识别缺陷类型。
2.动态数据波形实时查看
精准采集的数据可以完整的实时动态显示信号波形,快速帮助巡检人员确认设备故障类型。对放电类型的判断起到了决定性的作用。
3.操作步骤极简设计
为降低用户学习使用成本,高压局部放电巡检仪采用极简的操作步骤设计,仅需—键切换模式,无需繁杂调节,即可开始巡检,大大降低使用难度。

技术参数

一、基本参数
功能(选配):UHF /AE/AA/ RFCT /TEV
尺寸:245x140x50(+30)mm
屏幕:TFT-LCD
重量:1.35kg
电池:约6小时续航
SD卡:4G
充电:DC5V2A
亮度:可调节
二、UHF电磁辐射探测器
监测频段:300~2000MHz
动态范围:-80dBm~8dBm
UHF通道精度:<1dBm
传感器输出功率5pC:-21dBm
传感器等效高度:>12mm
传感器频段:300~150OMHz为主
测量显示:PRPS/PRPD,峰值,脉冲数
三、HFCT高频电流电缆检测器
传感器带宽:1~80MHz
电缆局放最小监测:2pC
传输阻抗:≥8mV/mA
测量显示:PRPS/PRPD,峰值,脉冲数
四、TEV地电波探测器
检测带宽:1~100MHz
检测范围:0~60dBmV
精度:士1dB
分辨率:1dB
测量显示:dBmV,PRPS/PRPD,峰值,脉冲数
五、AE接触式超声波探测器
检测带宽:20~300KHZ
检测范围:30~100dB
传感器放大倍数:40dB
六、AA非接触式超声波探测器
AA外接非接触式可弯曲延伸超声波
AA外接非接触聚焦盘式超声波
监测范围:70dBuV
灵敏度:-65 dB(0dB = 1volt/ubar rms SPL
中心频率:40 kHz
精度:±1dB
增益调节:60~100dB
测量显示:dBuV,PRPS/PRPD,峰值



参考标准

GB/T 7354-2018

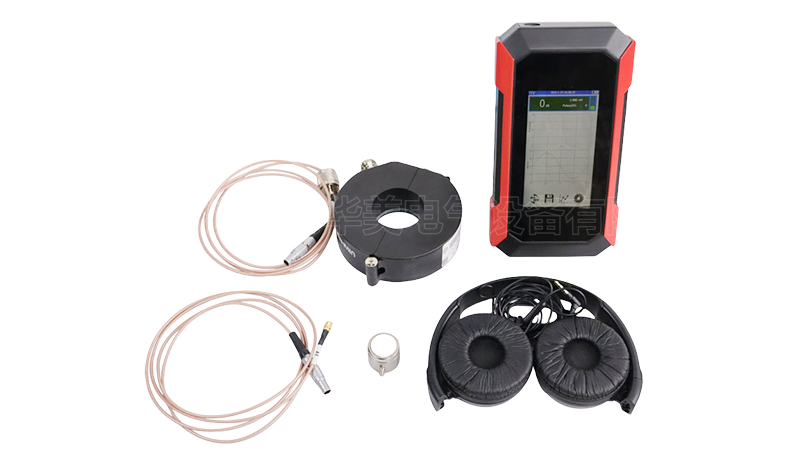

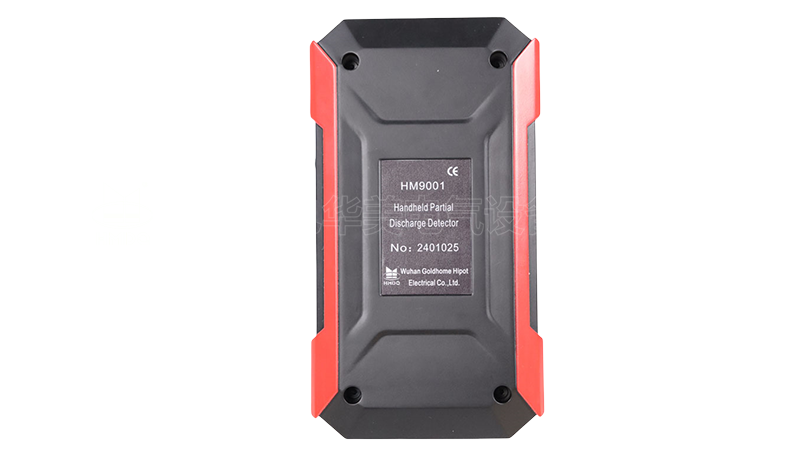

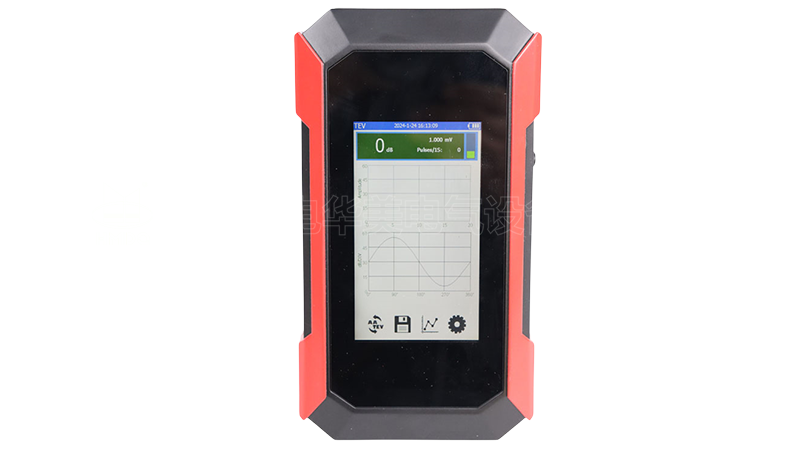

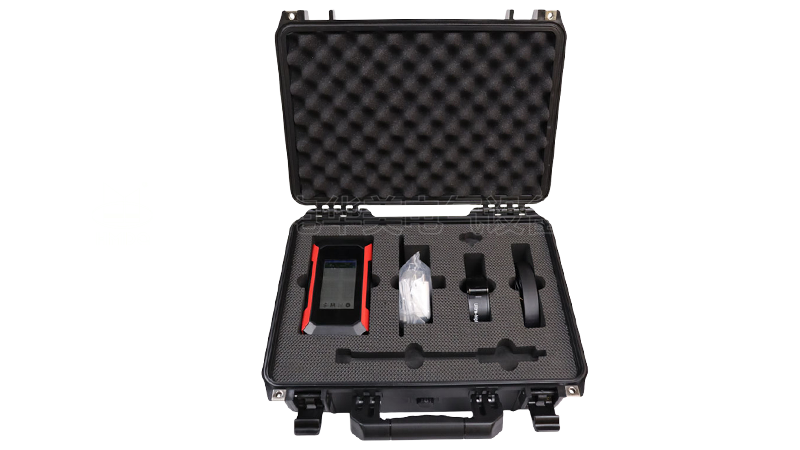

HMJFS-04 高压局部放电巡检仪

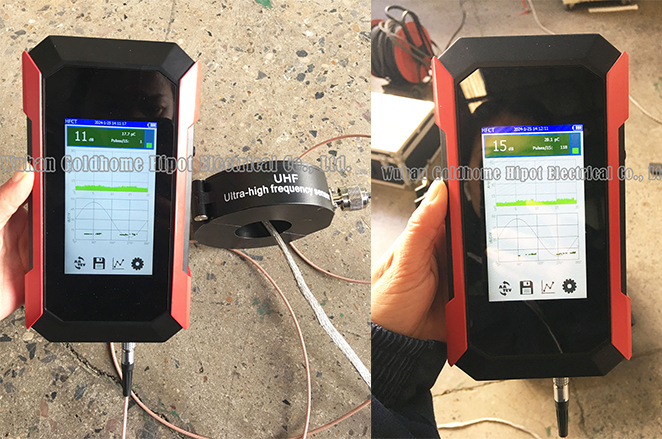

HMJFS-04 高压局部放电巡检仪局放图谱

高压局部放电巡检仪
