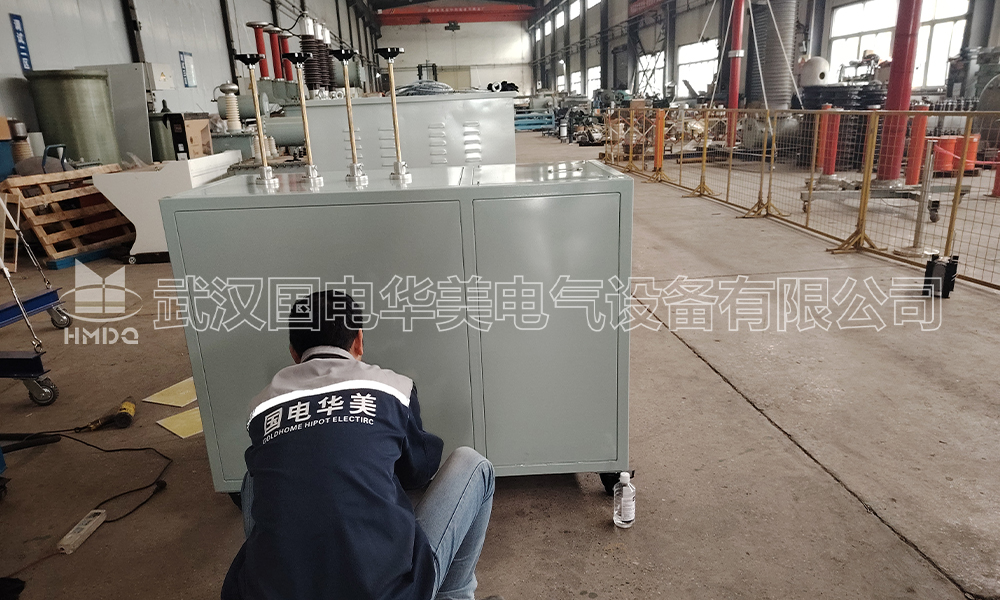

搭建开关柜局部放电模拟试验装置需要哪些设备

发布时间：2024-08-02 16:40:09

　　开关柜作为电力系统中的重要设备，其安全运行直接关系到整个电网的稳定性和电力用户的用电安全。局部放电（Partial Discharge,PD）是指在电气设备中，由于绝缘缺陷或老化等原因，导致的局部电场强度达到气体击穿强度而发生的瞬时放电现象。局部放电不仅会加速绝缘材料的老化，还可能引发设备故障。因此，搭建一个可靠的局部放电模拟试验装置，对于评估和监测开关柜的绝缘状态至关重要。

　　1.电源设备
　　搭建局部放电试验装置的首要设备是电源。电源必须能够提供适当的高压直流或交流电，以模拟在正常运行条件下开关柜内部可能出现的电压环境。一般来说，试验电源应具备可调节电压、稳定性好、波形纯净的特点，以确保试验数据的可信度。
　　2.放电检测系统
　　放电检测系统是局部放电试验中不可或缺的组成部分。它通常包括高频放电信号检测器和信号分析仪。高频检测器能够准确捕捉到局部放电过程中的微弱信号，而信号分析仪可对这些信号进行实时分析和处理，实现局部放电的定量分析。这一系统的准确性直接影响到试验结果的判读。
　　3.绝缘材料监测装置
　　在局部放电试验中，监测绝缘材料的性能非常重要。应选择适当的绝缘材料监测装置，以实时评估绝缘材料的介电强度和老化程度。这些监测工具通常采用电桥法、介质损耗测量等技术，以获取绝缘材料在不同电压下的性能指标。
　　4.记录与分析系统
　　局部放电试验生成的数据量较大，需要配备高性能的记录与分析系统。该系统能够实现数据的实时记录、存储与分析，确保数据完整性与准确性。现代测试设备通常配备了计算机接口，可以通过软件将数据可视化，便于操作者进行分析与决策。
　　5.安全防护设施
　　高压试验存在一定的安全风险，因此搭建试验装置时，必须考虑安全防护设施的设置。包括防护罩、绝缘手套、远程控制系统等，以确保操作人员的安全。同时，应当建立相关的安全操作规程，确保试验过程的规范和安全。
　　结论
　　搭建开关柜局部放电模拟试验装置，涉及多种设备的综合应用。这些设备的选择和合理配置，将直接影响局部放电的检测精度和试验结果的可靠性。随着电力设备的技术不断更新，局部放电试验技术也在不断发展，相关设备的国际化、专业化程度不断提高。通过科学的实验和数据分析，能够更加准确地评估开关柜的绝缘性能，为电力系统的安全运行提供有力保障。
