感应耐压试验装置做感应耐压试验的方法

发布时间：2024-08-21 16:35:22

　　感应耐压试验是一种重要的电气设备耐压测试方法，广泛应用于电力系统及电气设备的测试与维护中。其主要目的是通过施加高频电压来检测设备的绝缘性能和安全性，从而确保设备在实际运行中的稳定性和可靠性。以下将详细探讨感应耐压试验装置的结构、操作流程及测试注意事项。

　　一、感应耐压试验装置的组成

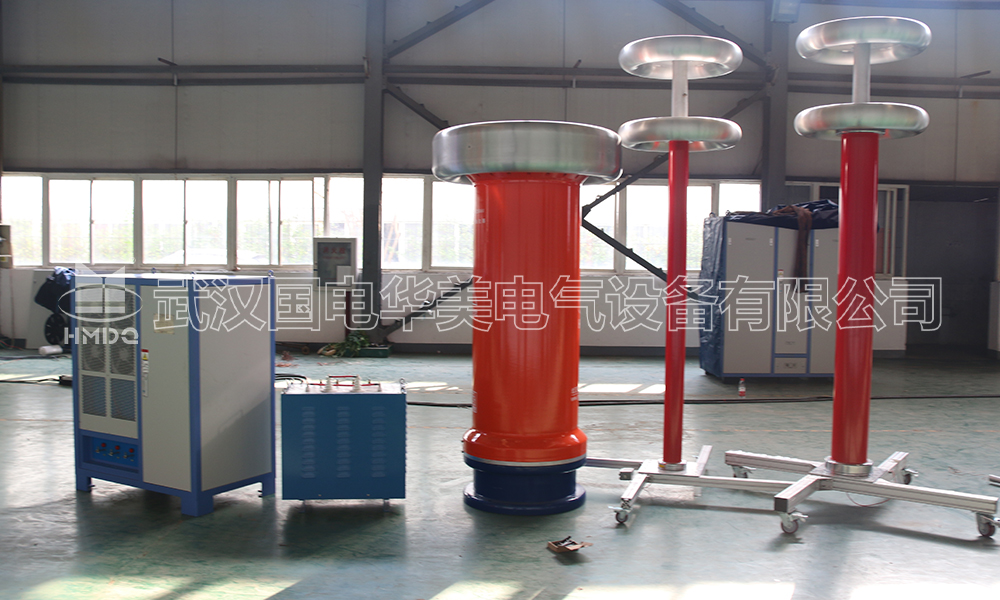

　　感应耐压试验装置通常由高频电源、变压器、测试电缆、测量仪器和安全保护装置等组成。高频电源负责提供所需的高电压输入，变压器则用于提升电压至测试所需的水平。测试电缆用于连接待测设备与测试装置，以确保电流能够顺利传导。同时，测量仪器用以监测和记录测试过程中设备的电压和电流变化，而安全保护装置则是确保测试过程中的人身安全和设备安全的重要部分。
　　二、感应耐压试验的操作流程
　　准备工作：在进行感应耐压试验之前，应对被测试设备进行全面检查，确保设备处于正常工作状态，并符合试验要求。检查内容包括绝缘电阻、接地情况及连接固定是否牢靠。
　　设备连接：按照试验规程，将测试电缆连接至待测设备的输入端与输出端，确保连接可靠。随后，将测试装置的输出接口连接至高频电源。
　　设定参数：根据被测设备的技术参数设定试验所需的电压值和频率。一般情况下，感应耐压试验的频率范围为50Hz至100Hz。
　　开始试验：启动高频电源，逐步升高电压，直到达到设定值。在试验过程中，测量仪器应实时监控设备的电压和电流变化情况，并记录数据。
　　数据分析：测试结束后，逐渐降低电压至零并切断电源。随后，分析记录的数据，对照设备的标准要求，判定其绝缘性能是否合格。
　　结果记录：根据测试结果编写试验报告，详细记录测试过程中的操作步骤、设备状态以及最终的测试结论，以备后续查阅和分析。
　　三、测试注意事项
　　进行感应耐压试验时，须注意以下几点：
　　安全第一：测试过程中务必遵守安全规程，确保操作人员远离高压设备，并佩戴合适的个人防护装备。
　　使用合格设备：所使用的感应耐压试验装置应符合国家标准，定期进行检查与维护，以确保其性能和稳定性。
　　环境条件：试验环境应选择干燥、通风良好的场所，避免潮湿或有腐蚀性气体的环境，以免对测试结果造成影响。
　　记录准确：在测试过程中，确保所有数据的准确记录，并及时分析和处理。
　　结论
　　感应耐压试验作为一种重要的电气设备检测手段，其有效性直接关系到设备的安全运行。因此，科学合理地使用感应耐压试验装置，并遵循规范的操作流程，是保证电力系统稳定性和设备可靠性的重要环节。通过精确的测试与分析，我们能够及时发现并解决潜在的绝缘问题，为电力设备的安全运行提供有力保障。
