串联谐振试验装置的试验过程和原理

发布时间：2024-09-11 16:49:25

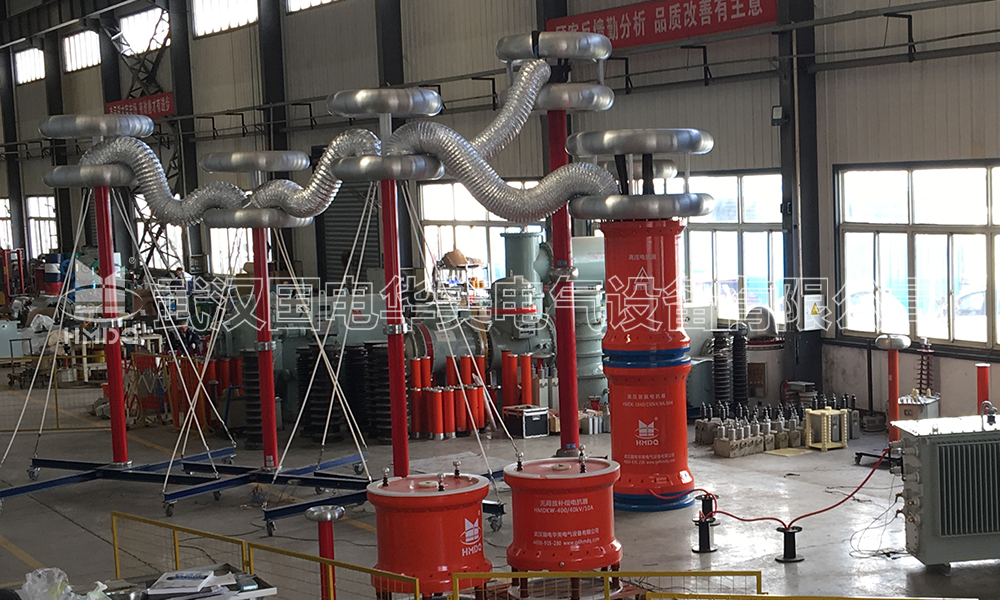

　　串联谐振试验装置是一种用于电气设备耐压和绝缘性能测试的重要工具。其主要原理基于电路中的谐振现象，通过调整电路参数实现对被测设备的高压测试。本文将对串联谐振试验装置的试验过程和原理进行详细探讨。

　　一、试验原理
　　串联谐振试验装置的核心原理是利用电路中的谐振现象。当电路中的电感、电容和电阻相结合时，可形成一个谐振回路。在特定频率下，电感和电容的反应互相抵消，形成电流最小、电压最大的谐振状态。在这一状态下，测试设备的输出电压可以增大，达到给定的耐压测试标准。
　　这个过程的数学基础可以通过谐振频率公式来理解：

　　其中，
　　f0为谐振频率，L为电感，C为电容。通过精确调整电感和电容的值，可以使谐振频率与网频相匹配，从而达到高压测试的目的。
　　二、试验过程
　　设备准备：在进行测试之前，需对串联谐振试验装置进行仔细检查，确保所有连接部件良好，仪器无异常。同时，准备好被测设备，并根据测试需求确认设备的额定电压和容量。
　　参数设置：根据被测设备的特性，调整试验装置中的电感器和电容器，确保其工作在谐振状态。通常使用可调电感和固定电容进行调节。
　　连接装置：将被测设备通过高压连接线接入试验系统。特别需要注意安全接地，防止试验期间造成触电或设备损坏。
　　施加高压：在保证上述步骤完成后，启动测试系统，逐渐施加高压。监测电流和电压的变化，并记录各项参数。此时，通过谐振现象可以高效输送所需的高电压，扩展设备的绝缘测试能力。
　　数据分析：测试过程中收集到的电流、电压数据需进行分析，以评估被测设备的绝缘性能和其他电气特性。对比设备的实际表现和预设标准，判断其是否合格。
　　结果记录和报告：完成测试后，整理所有测试数据，生成试验报告，记录测试所用设备参数、测试结果和建议等信息，为后续的电气设备维护和管理提供依据。
　　三、总结
　　串联谐振试验装置的测试过程是一个系统性的工作，涉及到设备的准备、参数调节、数据收集与分析等多个环节。其原理基于谐振现象，通过精确控制电路参数，为电气设备的绝缘性能测试提供了高效、可靠的方法。随着电气设备的不断发展，串联谐振试验技术将继续在电气安全和可靠性保障中发挥至关重要的作用。
