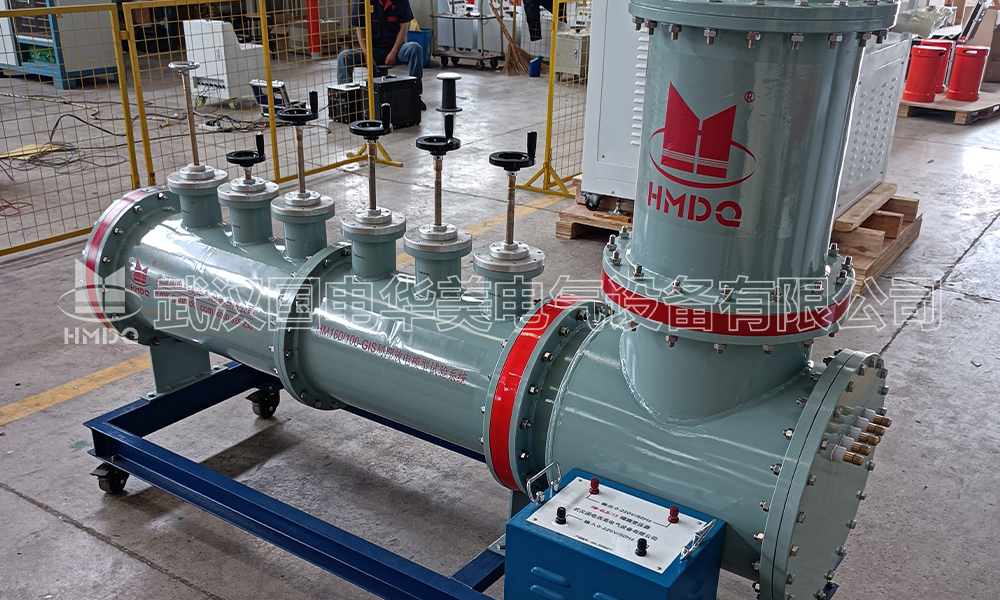

GIS局部放电模拟试验装置的应用原理

发布时间：2024-10-17 16:42:41

　　GIS（气体绝缘开关设备）局部放电模拟试验装置主要用于检测和评估GIS内部是否存在局部放电现象。局部放电是指在电气设备的绝缘系统中，部分区域发生电荷释放的现象，但并未形成完全的电气击穿。这种现象可能是由于绝缘材料内部或表面存在的缺陷、污染或是不均匀电场导致的。长期存在的局部放电会逐渐损害绝缘性能，最终可能导致设备故障。

　　GIS局部放电模拟试验装置的工作原理主要包括以下几个方面：
　　1.信号注入：通过向GIS内特定位置人为地引入一定形式的能量（如高频电流脉冲），以激发潜在的局部放电源。
　　2.信号采集与处理：使用敏感度高的传感器（如特高频(UHF)天线、声发射探测器等）来捕捉由局部放电产生的电磁波或声波信号，并将这些信号转换为电信号进行放大和处理。
　　3.数据分析：利用专业的软件工具对收集到的数据进行分析，包括但不限于局部放电量级测定、相位分布图绘制等，从而判断GIS内部是否存在着局部放电以及其严重程度。
　　4.定位技术：对于发现存在局部放电情况的GIS，还可以进一步采用时差法或其他定位算法精确确定放电源的位置，以便于后续维修工作的开展。
　　值得注意的是，在实际操作过程中，需要根据具体的测试要求选择合适的测试方法和技术手段。此外，为了保证测试结果的有效性和准确性，还应当遵循相关标准规范来进行实验设计与实施。局部放电模拟试验是确保电力系统安全稳定运行的重要手段之一，能够有效预防因局部放电引起的突发性事故。
