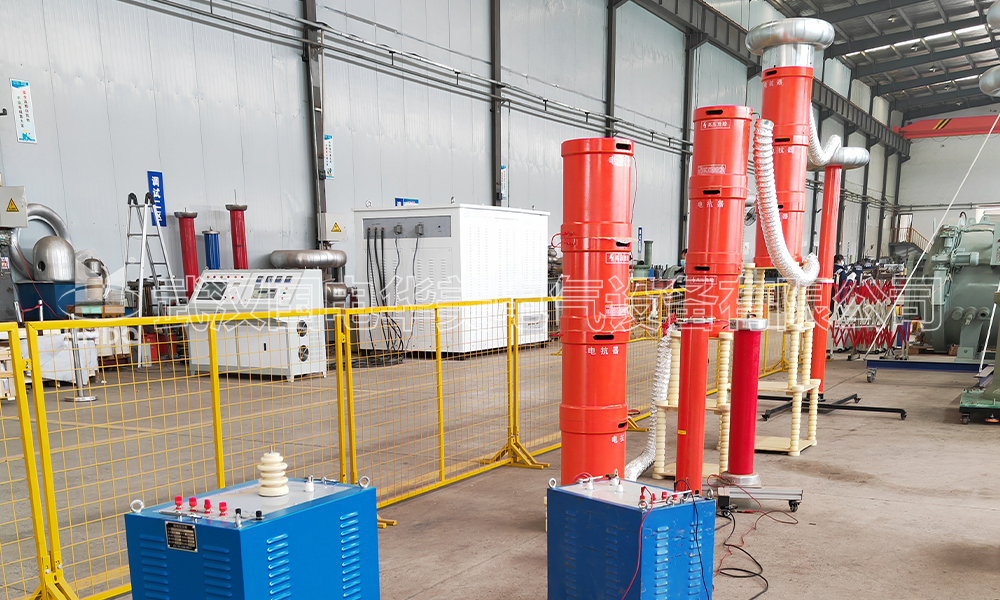

HMCXZ调频串联谐振试验装置的试验原理

HMCXZ调频串联谐振试验装置主要用于电力系统中对高压电气设备进行耐压试验，它利用了电感和电容在一定频率下会发生串联谐振的原理。这种装置可以在较低的电源容量条件下产生高电压，以测试电气设备的绝缘性能。

试验原理概述如下：

1. 串联谐振条件：在一个包含电感（L）、电容（C）和电阻（R）的串联电路中，当电感元件的感抗（XL = 2πfL）等于电容元件的容抗（XC = 1/(2πfC)）时，即 XL = XC，电路达到谐振状态。此时，电路中的电流最大，而总阻抗最小，因为感抗和容抗相互抵消。

2. 调频：HMCXZ装置通过改变电源频率（f），使电路满足上述谐振条件。当频率调整到与被试品的电容和试验回路中的电感相匹配时，即可实现谐振。

3. 高电压生成：一旦达到谐振，即使输入功率相对较小，也能在电路中产生很高的电压。这是因为谐振状态下，电感和电容之间的能量交换极大化，导致电压升高。这个升高的电压可以用来测试电气设备的绝缘强度。

4. 安全保护：为了确保安全，HMCXZ装置通常配备有多种保护机制，如过压、过流保护等，以防止意外情况发生，并且能够自动调节频率来维持稳定的谐振状态。

5. 应用范围：该类装置广泛应用于变电站、发电厂等场所，用于变压器、电缆、断路器等高压设备的出厂试验或现场预防性试验。

使用HMCXZ调频串联谐振试验装置时，操作人员应当严格按照相关标准和规程执行，确保试验的安全性和有效性。同时，正确选择参数（如频率、电感量、电容量等）对于获得准确可靠的试验结果至关重要。
