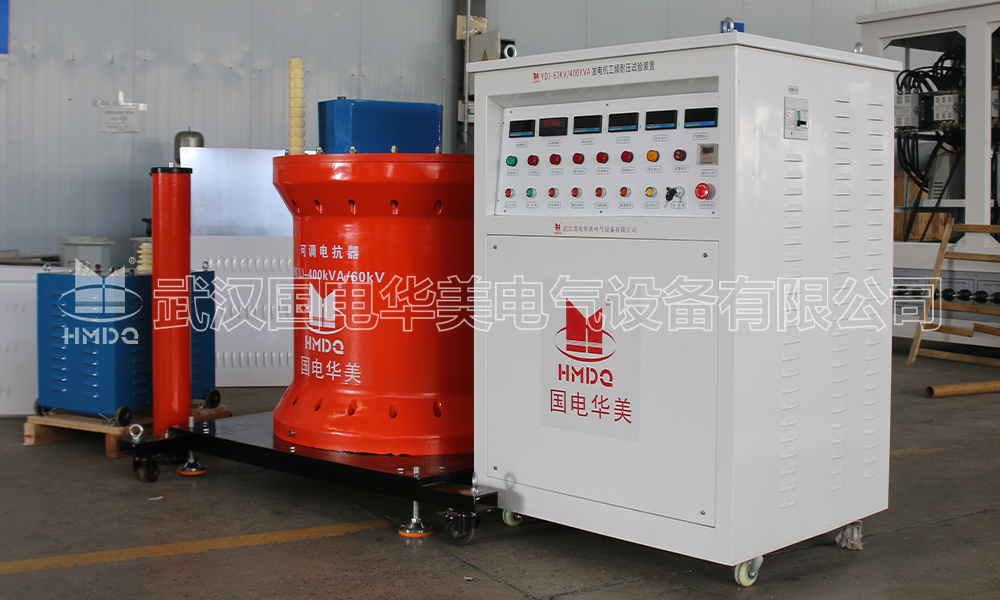

调感式串联谐振试验装置

发布时间：2025-02-10 16:18:16

调感式串联谐振试验装置的基本工作原理是基于串联谐振电路的特性。在一个理想的串联谐振电路中，当电抗器（L）和试品电容（C）的阻抗相等时，电路达到谐振状态。此时，电路中的电流最大，而电压分布则主要集中在电抗器和试品之间。这种状态下，电源仅需提供最小的能量即可维持电流流动，从而有效减少了对电源容量的要求。

与调频式串联谐振不同，调感式系统通过改变电感值来调整谐振频率，而不是改变电源频率。这意味着，在进行耐压试验时，如果被测设备的电容固定，则可以通过调节电抗器的电感量来实现谐振条件。这使得调感式系统在处理具有较大电容的试品时特别有效，例如在水力发电机组的耐压试验中。
系统组成
一个典型的调感式串联谐振试验装置通常包括以下几个关键组件：

变频电源：为整个系统提供可调节频率的交流电源。
励磁变压器：用于提升电压等级，并将其应用于串联谐振回路。
电抗器：通过调整其电感值来控制谐振频率，以适应不同的试品电容。
电容分压器：测量并监控施加于试品上的电压，确保安全操作。
这些组件共同工作，形成一个完整的试验平台，能够满足各种规格容量电气设备的工频交流耐压试验需求。

应用优势
调感式串联谐振试验装置相比传统工频耐压试验方法具有显著的优势：

灵活性高：由于采用了可调电感设计，该装置能够适应不同电容值的试品，无需频繁更换硬件配置。
安全性好：系统配备了过电压、过电流保护功能，可以自动记录闪络事件，保障了操作人员的安全。
效率提升：利用串联谐振效应，可以在较低的输入功率下获得所需的高输出电压，极大地节省了能源消耗。
便携性强：相较于传统的笨重设备，调感式串联谐振装置体积更小，重量更轻，便于运输至现场使用。

实际案例分析
考虑一个具体应用场景——对一座新建水电站的发电机组进行交流耐压试验。发电机组作为大容量电气设备，其内部包含大量的绝缘材料和复杂的电气连接，因此需要精确且可靠的耐压试验方案。采用调感式串联谐振试验装置，可以根据发电机的具体参数灵活设置电感值，从而准确地找到谐振点。在整个过程中，技术人员只需关注电感调节，而不必担心因频率变化带来的额外复杂性。
此外，在实际操作中，为了保证试验的成功率和安全性，必须严格按照制造商提供的指导手册执行每一步骤。例如，在启动前应仔细检查所有连接是否牢固，确认接地良好；运行期间要密切监视各项指标，及时处理可能出现的问题。
结论
综上所述，调感式串联谐振试验装置凭借其独特的工作机制和卓越的应用性能，在现代电气工程领域占据了一席之地。它不仅提高了耐压试验的精度和效率，还大大降低了操作难度和风险。随着技术的不断进步，我们有理由相信，未来这类设备将会更加智能化、便捷化，为电力系统的稳定运行保驾护航。
