什么是串联谐振交流耐压试验装置

串联谐振交流耐压试验装置是一种用于测试电气设备绝缘性能的专用设备，特别适用于高压和超高压电力系统中的电缆、变压器、GIS（气体绝缘开关设备）等大型电气设备。这种装置通过调整电路参数使测试系统在工频或接近工频条件下达到谐振状态，从而能够在较低的输入电压下产生高电压，以检测被试设备的绝缘强度。

工作原理

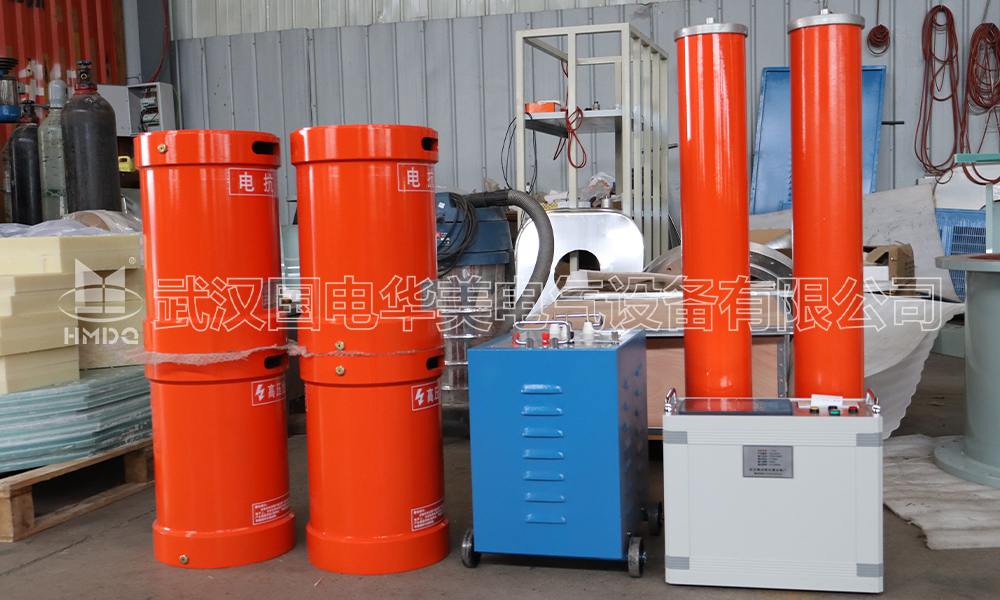

该装置主要由变频电源、励磁变压器、电抗器和电容分压器组成。通过改变电源频率或者调整电容器和电感器的值来实现串联谐振。当电路处于谐振状态时，电路中的电流达到最大值，而电抗器两端的电压也相应增加，这样就可以在不大的输入功率下获得所需的高电压来进行耐压试验。

应用场合

• 电力电缆：对长距离高压电缆进行耐压试验。
• 电力变压器：检测变压器内部绝缘是否完好。
• GIS设备：确保气体绝缘开关设备的安全运行。
• 其他高压设备：如电动机、发电机等。

采用串联谐振技术的优点在于它能够提供纯净的正弦波输出，减少了对电网和其他设备的干扰，并且因为其高效性，在实际应用中可以减少试验设备的尺寸和重量，便于现场操作。
