高压电力试验设备解决方案

HM-2G 防雷元件测试仪

产品简介

HM-2G防雷元件测试仪用于测量各种压敏电阻(MOV)和气体放电管(GDT)性能参数测试,仪表具有独特的高压短路保护、过流保护功能,专业级的参数设置功能、高压限值设定、升压速度设定、合格范围设定、合格判断筛选、自动量程调节等功能。还具有单件测试模式、连续测试模式功能,特别适合批量元件测试。

仪器输出电压高达3000V,起始动作电压U1mA测量范围:50~3000V,漏电流测量范围:0~1000uA,直流击穿电压测量范围50~3000V,重复稳定性好、准确可靠、具有卓越的测试稳定性能和抗干扰能力。仪器广泛用于避雷器、防雷器、浪涌保护器、压敏电阻、金属陶瓷放电管、真空避雷管等过压防护元件性能参数的测试。

HM-2G防雷元件测试仪采用触摸彩屏中文界面,功能直达、一键测量、操作简易快捷,用户无需费力记忆操作方法,点击屏幕的“HELP”即可弹出操作方法,有效指引用户操作仪表。同时仪表采用大容量可充电锂电池、具有数据存储功能,可自动存储含有日期时间的测试结果3000组、触摸屏方便用户查阅历史记录、USB数据上传导出等功能,还有自动关机、电池电量低提醒等功能。仪器具有防震、防尘、防潮结构,整机美观坚固耐用,适应恶劣工作环境,是气象防雷、电力、通信、机电安装和维修、防雷元件生产厂家、以及工业企业部门常用必备的仪表。

产品别称:防雷元件测试仪,防雷元器件测试仪,防雷元件测量仪

功能特点

  1. 测量各种压敏电阻(MOV)和气体放电管(GDT)性能参数测试
  2. 仪表具有独特的高压短路保护、过流保护功能,专业级的参数设置功能、高压限值设定、升压速度设定、合格范围设定、合格判断筛选、自动量程调节等功能
  3. 单件测试模式、连续测试模式功能,特别适合批量元件测试
  4. 仪器输出电压高达3000V,起始动作电压U1mA测量范围:50~3000V,漏电流测量范围:0~1000uA,直流击穿电压测量范围50~3000V
  5. 复稳定性好、准确可靠、具有卓越的测试稳定性能和抗干扰能力
  6. 用于避雷器、防雷器、浪涌保护器、压敏电阻、金属陶瓷放电管、真空避雷管等过压防护元件性能参数的测试
  7. 采用触摸彩屏中文界面,功能直达、一键测量、操作简易快捷
  8. 用户无需费力记忆操作方法,点击屏幕的“HELP”即可弹出操作方法,有效指引用户操作仪表
  9. 同时仪表采用大容量可充电锂电池、具有数据存储功能,可自动存储含有日期时间的测试结果3000组、触摸屏方便用户查阅历史记录、USB数据上传导出等功能,还有自动关机、电池电量低提醒等功能
  10. 仪器具有防震、防尘、防潮结构,整机美观坚固耐用

技术参数

量程与测量精度

测量功能 输出 测量范围 测量精度 分辨率
压敏电阻 电压 0~3000V 50~3000V ±2%rdg±3dgt 1V
电流 0~1.5mA 0~1000μA ±2%rdg±10dgt 0.1uA
放电管 电压0~3000V/1.5mA 50~3000V ±2%rdg±3dgt 1V
测试条件 压敏电阻:1mA±5μA;0.75U1mA≤±1%±1d,放电管:100V/S±10%
其它技术参数
电    源 DC 7.4V 2600mAH可充电锂电池(连续待机3小时以上)
测量方式 直流压降法
换    档 全自动换档
显示模式 触摸彩屏
LCD尺寸 108mm×65mm
主机尺寸 212×175×76mm3
质    量 约1200g
测 试 线 红色1.5米,黑色1.5米各一条;鳄鱼夹2个,表笔2个
升压速度设定 总共有5个升压等级
高压限值设定 步进“250V”进行调节,最高可设定到3000V
合格范围设定
合格判断条件设定 可设定电压或漏电流作为判断合格的条件
合格判断提醒 蜂鸣器提示,合格响一声,不合格响三声
数据存储 自动存储测试时数据,压敏电阻1000组、气体放电管1000组、绝缘电阻1000组。已用、可用存储空间直观指示。
数据查阅
溢出显示 超量程溢出时“9999.99”符号指示
测试模式 单次:一键测试无需预置。
连续:可设预置电压,连续测试迅捷快速。
数据上传 USB接口,测试记录数据上传计算机,可导出为Excel格式。
电池电压 电池电量指示显示,电池电压低时提醒及时充电
自动关机 开机后25分钟无操作自动关机
功    耗 待机: 约140mA,测量:约830mA

参考标准

GB/T 21431-2008,DL/T 381-2010

HM-2G 防雷元件测试仪

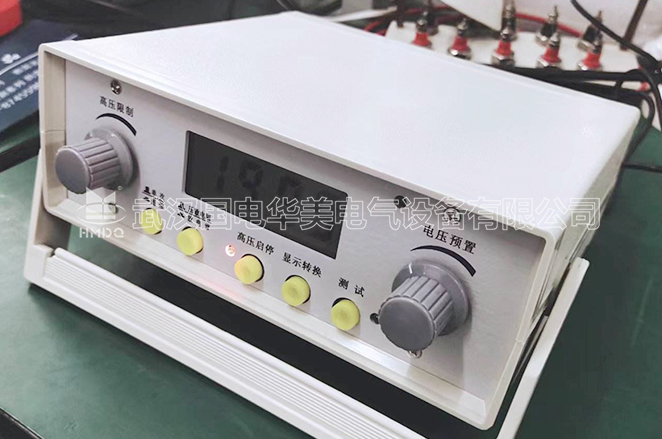

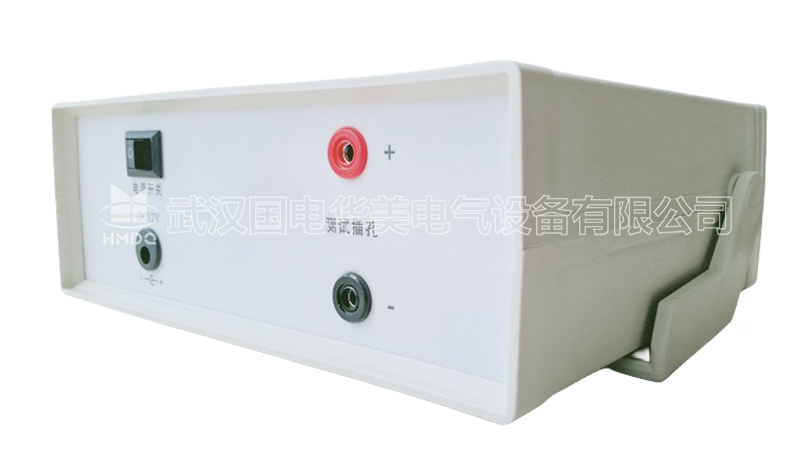

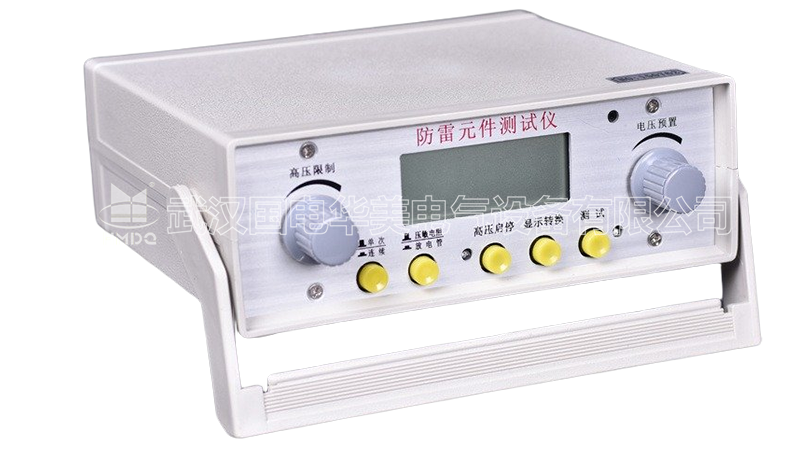

HM-2G 防雷元件测试仪 原图实拍

防雷元件测试仪
