高压电力试验设备解决方案

HM5002-5A 直流电阻快速测试仪

产品简介

直流电阻的测试能有效发现感性线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷以及运行后存在的隐患。本仪器具有体积小、重量轻、量程宽、操作简便、输出电流大、重复性好、保护功能完善等特点。适用于变压器绕组电阻的高精度测试,同时适用于互感器及其它感性负载电阻测试的场合。

功能特点

  1. 显示:5.0寸触摸真彩色液晶屏,中文操作菜单(可定制英文版)
  2. 存储:可存储1000条测试记录
  3. 测试方式:内置大容量锂电池直流供电,方便户外的测试需求
  4. 五档电流可选:自动、5A、1A、100mA、1mA
  5. 高精度:准确度0.2%±2个字
  6. 测量范围:1uΩ~100kΩ、分辨率:0.1uΩ
  7. 打印:高速微型热敏打印机,实时打印测试结果。
  8. 文件式数据管理:用USB电缆将仪器接入电脑后,便可以作为一个U盘使用,用户可以直接从仪器中拷贝测试记录文件
  9. 参数设置更加完善,可以设置变压器的编号、材质、测试绕组、测试相别、绕组温度、折算温度值等
  10. 自动关机功能:如果仪器3分钟内无任何操作,将会自动关机
  11. 电量显示:仪器开机后,屏幕右上角会显示当前的电池电量
  12. 欠电关机:当电池电量不足时,仪器会提示用户并自动关机,以保护电池长久使用

技术参数

技术参数


型式 一体化便携式
外形尺寸 长260mm×宽160mm×高80mm
仪器重量 3kg
内置电池 DC锂离子充电电池  交直流两用
充电器输入 AC220V (50±1) Hz  输出:DC29.4V
环境温度 -10℃~45℃
相对湿度 ≤85% RH  无结露
海拔高度 ≤2000米
仪器功率 本仪器最大输出功率为100W(5A电流档测试时开口电压20V)

量程及准确度

项 目 明 细 参 数
电流 5A 自动、5A、1A、100mA、1mA
显示屏显示 四位半
测试电流
5A 1UΩ~4Ω
1A 20mΩ~20Ω
100mA 200mΩ~200Ω
≤1mA 20Ω~100kΩ
准确度 0.2% ±2个字

参考标准

DL/T 845.3-2004

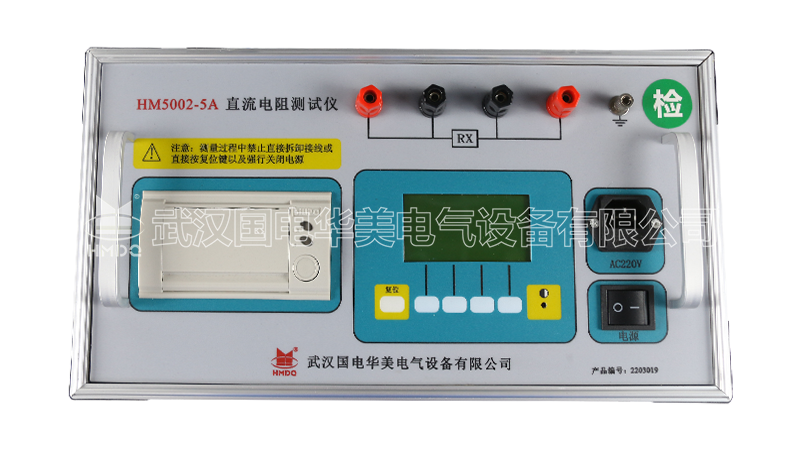

HM5002-5A 变压器直流电阻测试仪

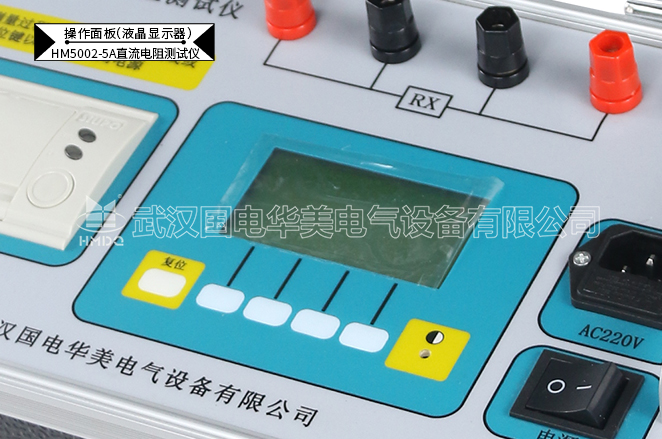

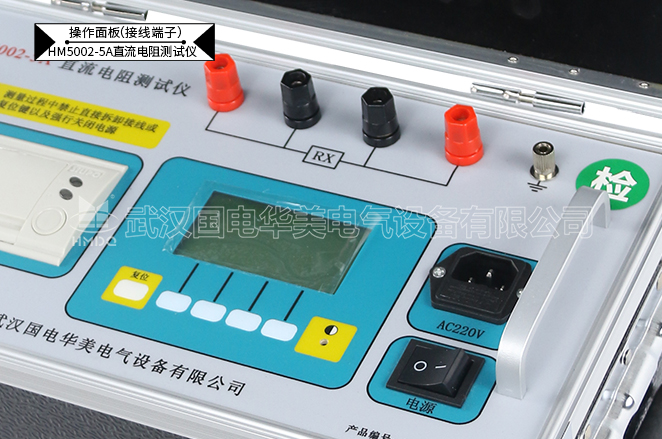

HM5002-5A 变压器直流电阻测试仪 操作面板展示

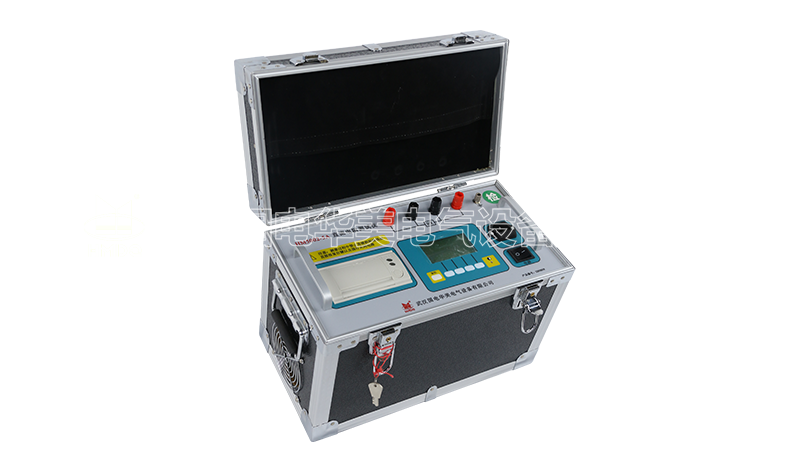

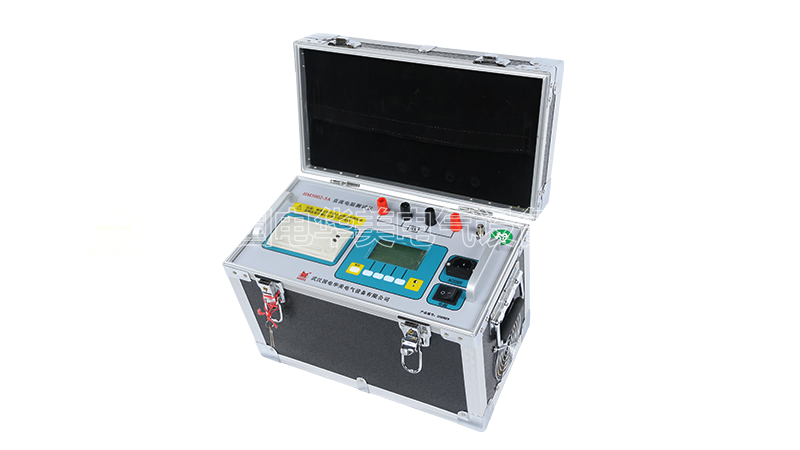

直流电阻快速测试仪

HM5002-5A 变压器直流电阻测试仪


HM5002-5A 变压器直流电阻测试仪 操作面板展示

直流电阻快速测试仪
