高压电力试验设备解决方案

HM5002-10A 变压器直流电阻测试仪

产品简介

变压器的直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目,能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。

变压器直流电阻测试仪是一款创新型产品,内置大容量锂电池,产品体积小巧,便于携带。产品不仅适合变压器、互感器、电抗器等感性试品的测量, 而且适合铜排、导线、开关触点等阻性试品的测量,仪表测试速度快、准确度高。

功能特点

  1. 锂电池供电或者220V交流供电自适应,一次充电,可连续进行上百台变压器直流电阻测试,测试过程简单、方便
  2. 输出六档电流,最大输出10A电流,最大输出25V电压,并且可自动选择电流,方便快捷
  3. 量程宽、精度高,500uΩ~50kΩ
  4. 具有电阻温度换算功能
  5. 具有反电动势保护、断线保护、断电保护、过热报警等多种保护功能
  6. 5.6寸超大工业级高亮度彩色液晶屏,在强阳光下显示依然清晰可见
  7. 配备外置式打印机,便于数据打印
  8. 具有本机存储和优盘存储

技术参数

直阻测试
电流档位 测量范围 电流档位 测量范围
10A 500uΩ~200mΩ 100mA 10Ω~200Ω
5A 10mΩ~1Ω 10mA 50Ω~2kΩ
1A 100mΩ~20Ω 1mA 500Ω~50kΩ
技术指标
准确度 ±(读数×0.2%+2字) 最高分辨率 0.1uΩ
使用条件及外形
工作电源 内置锂电池或外置充电器,充电器输入100~240VAC,50Hz/60Hz
充电电压 16.8V 充电电流 ≤2A
充电时间 约4小时 使用时间 大于8小时
主机重量 3.6kg(不含测试线) 主机尺寸 325×225×125mm3
使用温度 -10℃~50℃ 相对湿度 ≤90%,不结露

参考标准

DL/T 845.3-2004

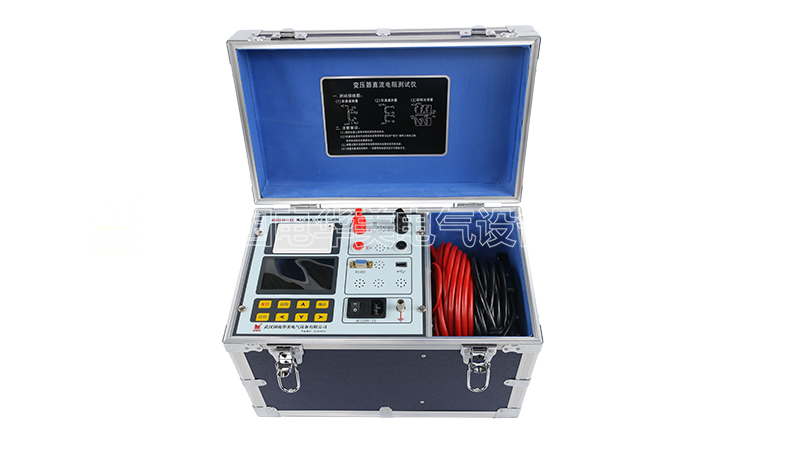

HM5002-10A 变压器直流电阻测试仪

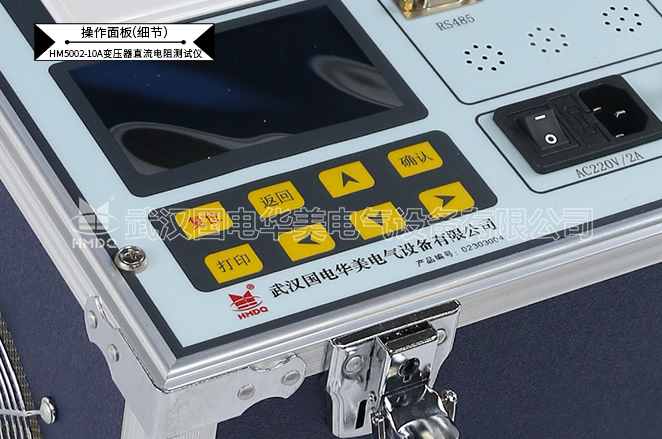

HM5002-10A 变压器直流电阻测试仪 操作面板展示

变压器直流电阻测试仪

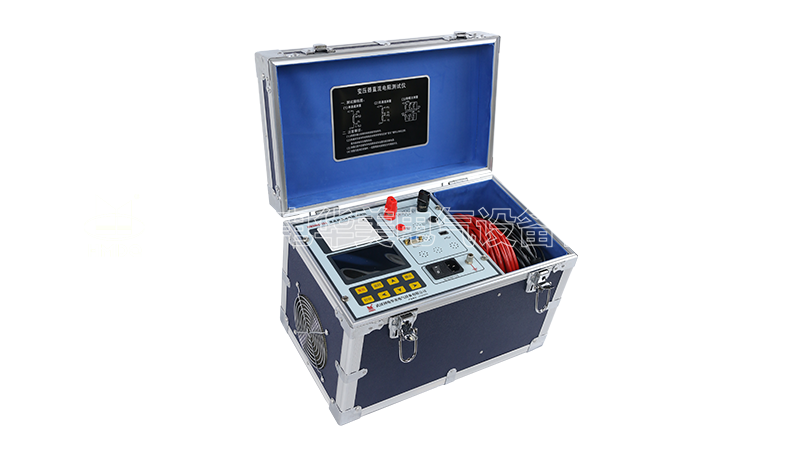

HM5002-10A 变压器直流电阻测试仪

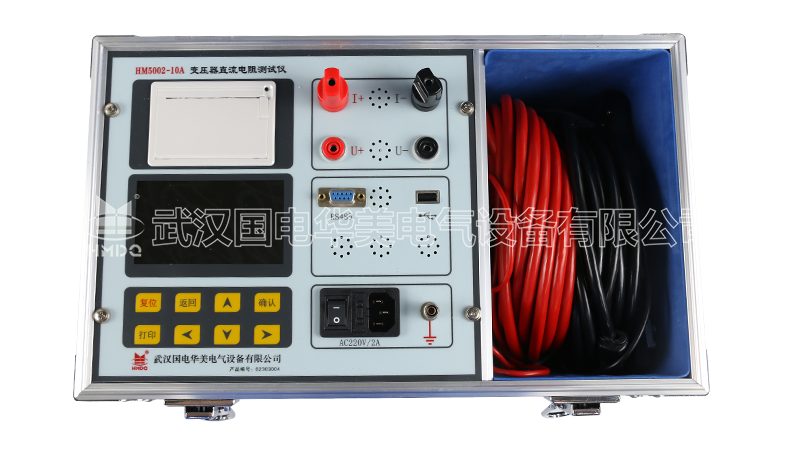

HM5002-10A 变压器直流电阻测试仪 操作面板展示

变压器直流电阻测试仪

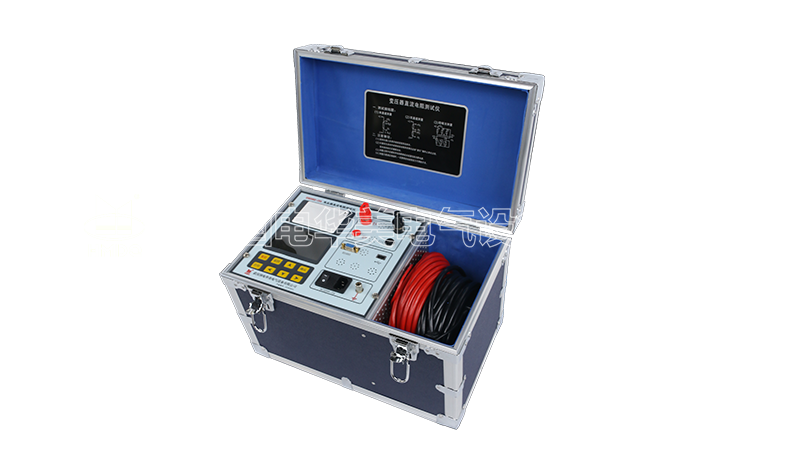

HM5002-10A 变压器直流电阻测试仪


HM5002-10A 变压器直流电阻测试仪 操作面板展示

变压器直流电阻测试仪
