高压电力试验设备解决方案

HM5002-20A 直流电阻测试仪

产品简介

HM5002-20A直流电阻测试仪用于变压器直流电阻试验中进行变压器直流电阻测量。
变压器直流电阻测量是变压器制造中半成品、成品出厂试验、安装、大修、改变分接开关后、交接试验及电力部门预防性试验的必测项目。可以检查绕组接头的焊接质量和绕组有无匝间短路,可以检测电压分接开关的各个位置接触是否良好以及分接开关实际位置与指示位置是否相符,引出线是否有断裂,多股导线并绕是否有断股等情况。
HM5002-20A直流电阻测试仪采用全新电源技术,体积小、重量轻、输出电流大、重复性好、抗干扰能力强、保护功能完善等特点。20A直流电阻测试仪整机由高速单片机控制,自动化程度高,具有自动放电和放电报警功能。20A直流电阻测试仪测试精度高,操作简便,可以快速实现变压器直流电阻测量。

功能特点

  1. 仪器提供6档输出电流选择,最大电流:20A,最小电流:5mA,适合更多类型变压器和互感器的直流电阻的测量。
  2. 仪器测量范围宽从100μΩ到100kΩ。
  3. 响应速度更快,可在测量状态直接转换有载分接开关,仪器自动刷新数据。
  4. 仪器具有音响放电报警功能,放电指示清晰,减少误操作。
  5. 保护功能完善,能可靠保护反电势对仪器的冲击,性能更可靠。
  6. 仪器采用7寸彩色液晶屏,界面显示清晰美观。并可实时打印输出结果。
  7. 内置中、英两版操作界面,可根据客户需求自由切换。
  8. 具有RS485通讯接口,可以将测试数据传输到后台。
  9. 本机存储容量大,最多可以存储500条测试记录。
  10. 具有USB接口,可以将测试数据转存到U盘。
  11. 参数设置更加完善,可以设置变压器的测试绕组、分接位置、测试相别、试品温度、折算温度值等。
  12. 本仪器采用工业塑壳机箱,便于携带,提高使用寿命。

技术参数

型号 HM5002-20A
名称 20A直流电阻测试仪
项目 技术指标及参数 备注
输出电流 2.5A、5A、10A、20A
测量范围(量程) 20A:100μΩ~1Ω
10A:500μΩ~2Ω
5A:1mΩ~4Ω
2.5A:2mΩ~8Ω
分辨率 0.1μΩ
准确度 ±0.2%
数据存储 255个
显示 液晶显示器 电阻显示为4 1/2位
电源 AC 220V,50Hz±2Hz 保险管5A
最大功耗 300W 测试电流为10A时
工作环境 环境温度:0℃~40℃,相对湿度:≤80%
体积 200×400×280mm3
重量 14kg 带配件

参考标准

DL/T 845.3-2004

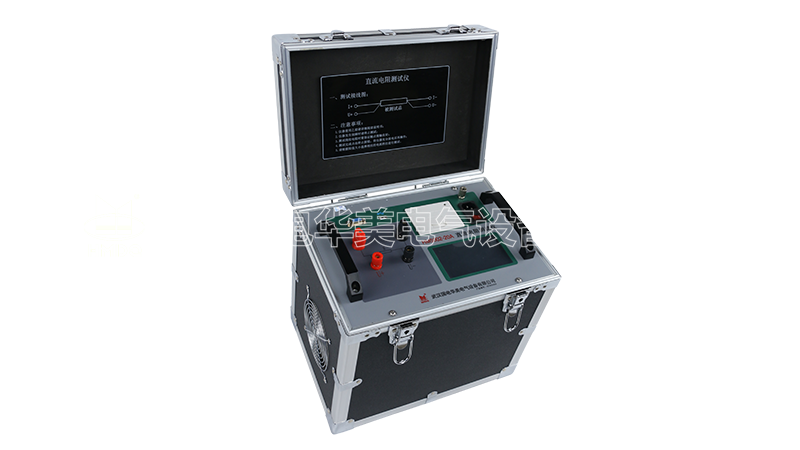

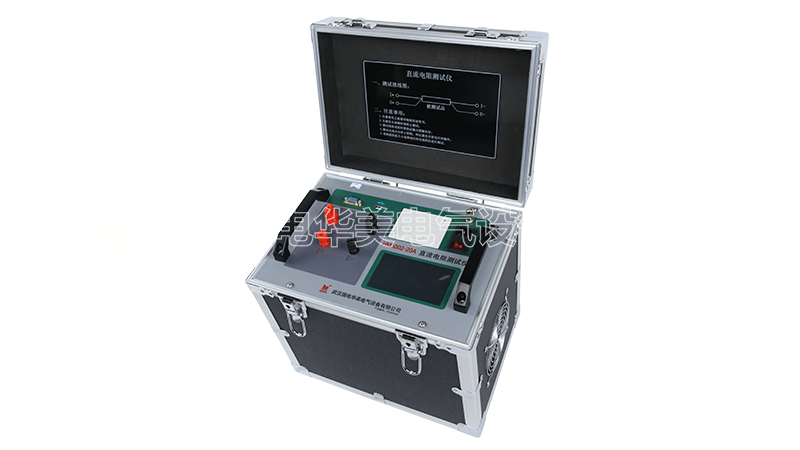

HM5002-20A 直流电阻测试仪

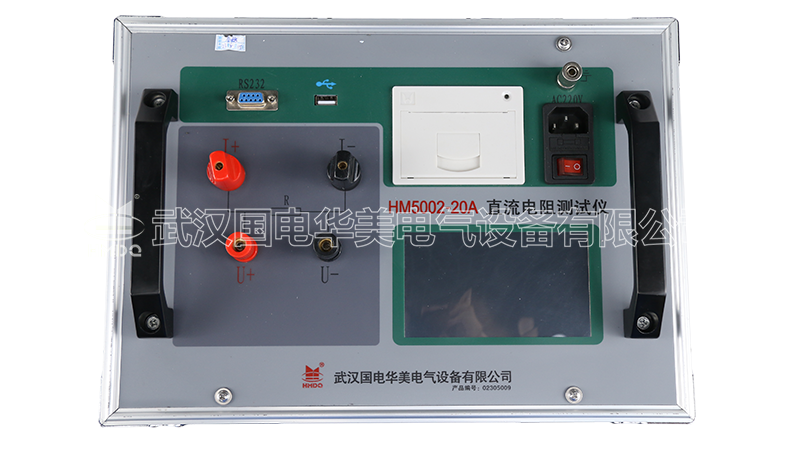

HM5002-20A 直流电阻测试仪 操作面板展示

直流电阻测试仪

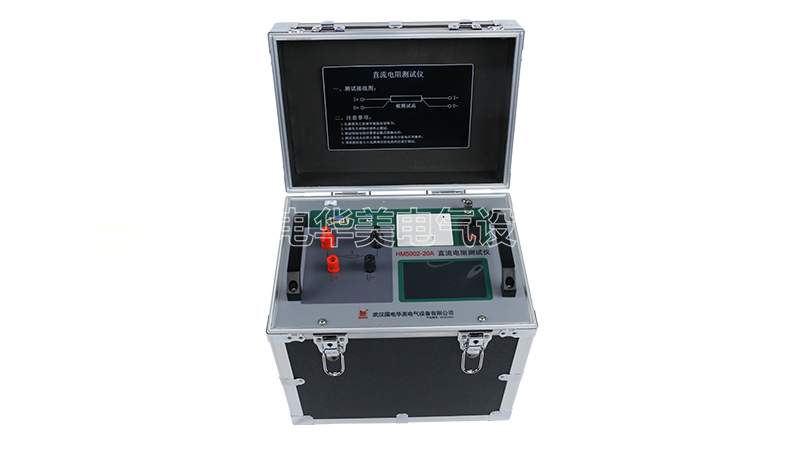

HM5002-20A 直流电阻测试仪

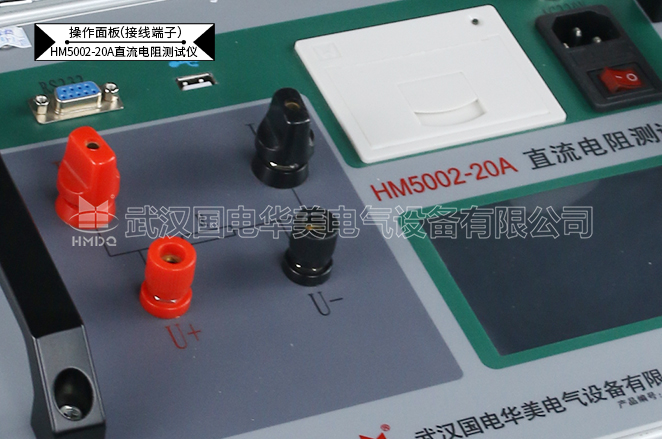

HM5002-20A 直流电阻测试仪 操作面板展示

直流电阻测试仪
