HM5002-50A 三回路变压器直流电阻测试仪

产品简介

变压器的直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目,能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为满足变压器直流电阻快速测量的需要,我公司研制了针对YN联接绕组的HM5002-50A三回路变压器直流电阻测试仪。该仪器实现了三相同时加电,独立电流采样、电压采样,同时测量并显示三相电阻值和三相不平衡率的功能,大大缩短了变压器直流电阻的测试时间,解决了电力变压器各分接绕组直流电阻测试耗时长的问题,所需时间仅为传统方法的1/3。

功能特点

  1. 仪器输出电流大且自动选择电流操作简便
  2. 三通道测量,实时采集,同时测量三个电阻值,并计算三相电阻不平衡率
  3. 既可以三相同时测量,也可以按传统方式单通道测量,同时具备温度换算功能,使用方便
  4. 具有完善的保护电路,可靠性强
  5. 内置日历时钟、500组数据存储、调阅、打印功能
  6. 可以设置电阻的相序、分接位置等打印信息
  7. 工业塑壳机箱,重量轻,便于携带
  8. 具有音响放电报警,放电指示清晰,减少误操作

技术参数

输出电流 自动选择电流(最大50A)
量程范围 0~100Ω
准确度 ±(0.2%+2个字)
最小分辨率 0.1μΩ
工作温度 -20~40℃
环境湿度 ≤80%RH,无结露
工作电源 AC220V±10%,50Hz±1Hz
体积 400*340*195mm3

参考标准

DL/T 845.3-2004

HM5002-50A 三回路变压器直流电阻测试仪

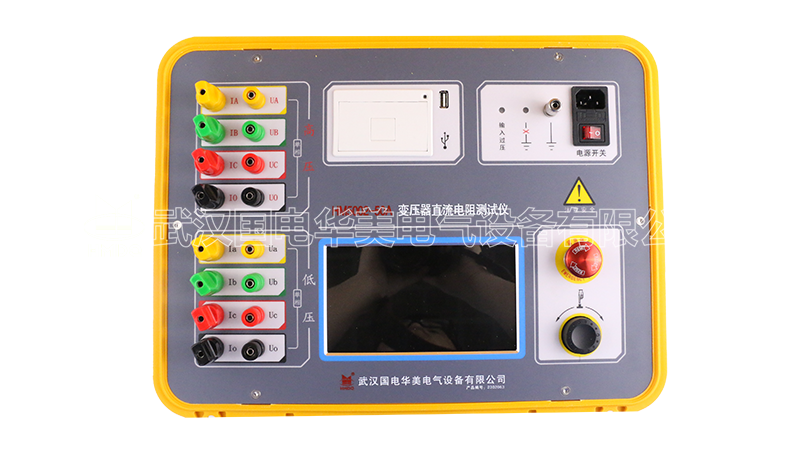

HM5002-50A 三回路变压器直流电阻测试仪 操作面板展示

三回路变压器直流电阻测试仪

HM5002-50A 三回路变压器直流电阻测试仪

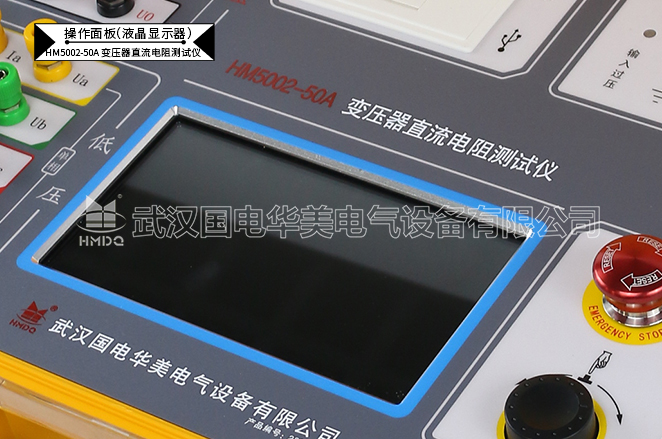

HM5002-50A 三回路变压器直流电阻测试仪 操作面板展示

三回路变压器直流电阻测试仪

HM5002-50A 三回路变压器直流电阻测试仪

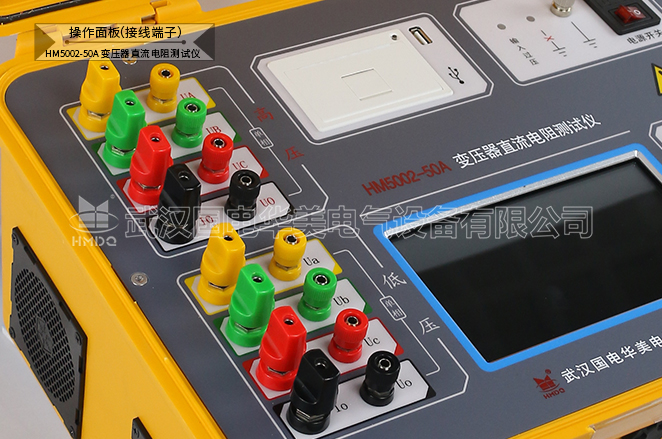

HM5002-50A 三回路变压器直流电阻测试仪 操作面板展示

三回路变压器直流电阻测试仪
