高压电力试验设备解决方案

HM5002S-20A 三回路变压器直流电阻测试仪

产品简介

HM5002S-20A三回路直流电阻测试仪又称三通道直流电阻测试仪及三通道变压器直流电阻测试仪,三通道直流电阻测试仪是变压器在交接、大修和改变分接开关后必不可少的试验项目,同时三通道直流电阻测试仪是为测量大容量变压器三相绕组直流电阻而优化设计快速测量测试仪,用传统的方法测量变压器绕组以及大功率电感产品的直流电阻是一项费时费工的工作,为了改变这种状况,缩短测量时间以及测试人员的工作负担。

功能特点

1、三通道直流电阻测试仪能对变压器的YN三相绕组直流电阻进行同时测试,可大大缩短测量时间
2、能快速准确完成变压器绕组直流电阻的测量
3、该三通道直流电阻测试仪具备完善的保护功能
4、该三通道直流电阻测试仪体积小巧便于携带
5、该三通道直流电阻测试仪采用液晶全中文菜单,操作简单直观
6、测试速度快,准确度高,数据重复性好,抗干扰能力强

技术参数

型号 HM5002S-20A
名称 三回路直流电阻测试仪
测试电流 单相电流 :1A、5A、10A、20A、40A
三相电流 :1A、5A、10A、20A
测量范围 单相:1A:10mΩ~20Ω、5A: 1mΩ~4Ω、10A: 1mΩ~2Ω、20A:1mΩ~1Ω
三相: 1A: 10mΩ~6Ω (每相);5A:  1mΩ~1Ω(每相);10A: 1mΩ~0.6Ω(每相);20A:1mΩ~0.3Ω(每相);
测量准确度 ±0.2%(满量程)±2个字
最大分辨率 0.1μΩ
数据存储容量 150组
工作环境 环境温度:0°~40°,相对湿度:≤80%
电源 AC 220V±22V,50Hz±2Hz

参考标准

DL/T 845.3-2004

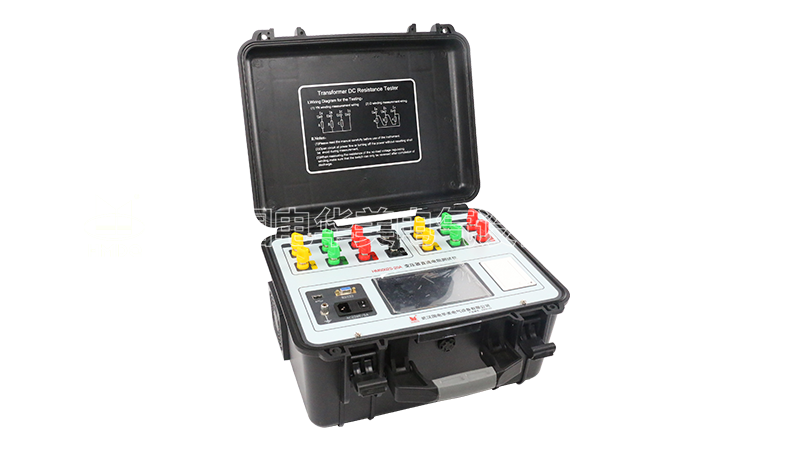

HM5002S-20A 三回路变压器直流电阻测试仪

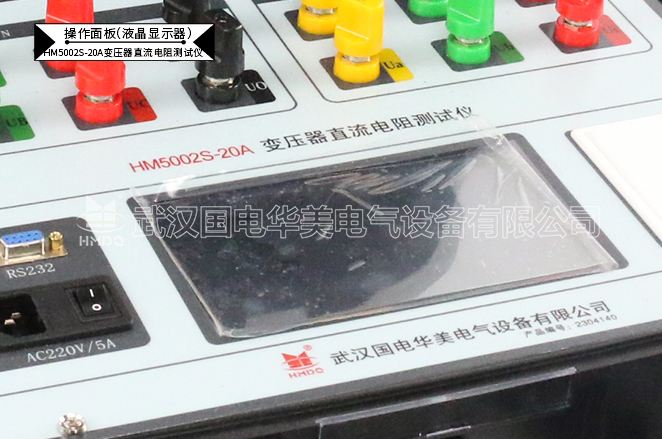

HM5002S-20A 三回路变压器直流电阻测试仪 操作面板展示

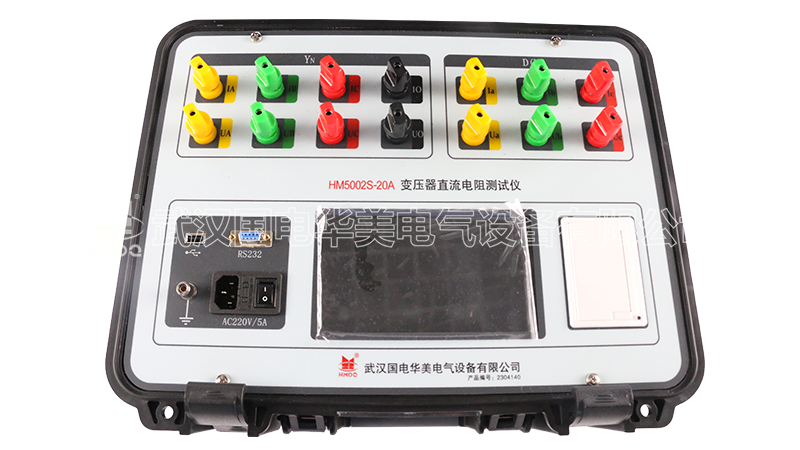

三回路变压器直流电阻测试仪

HM5002S-20A 三回路变压器直流电阻测试仪

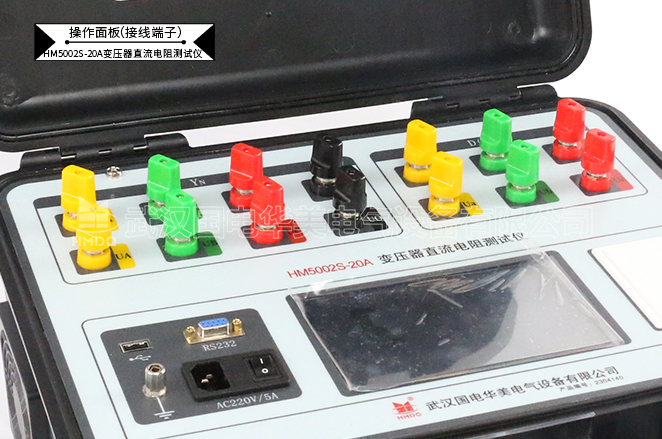

HM5002S-20A 三回路变压器直流电阻测试仪 操作面板展示

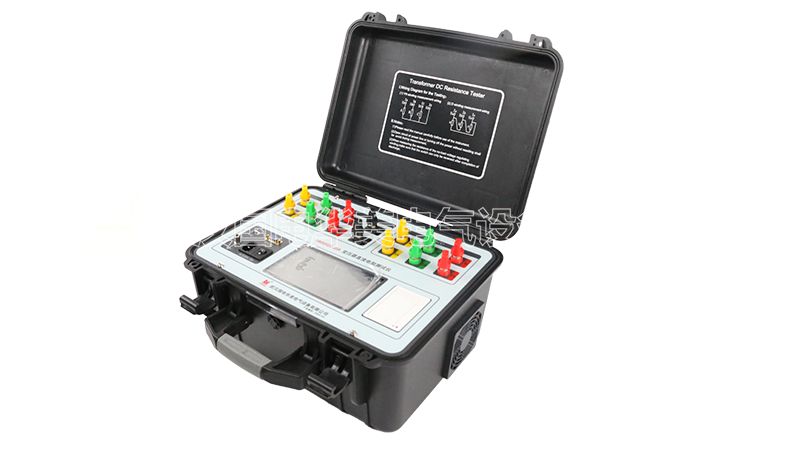

三回路变压器直流电阻测试仪
