高压电力试验设备解决方案

HM5004 变压器短路阻抗测试仪

产品简介

变压器低电压短路阻抗测试仪,适用于电力变压器(单相或三相)出厂、大修、预试以及交接试验中低电压负载阻抗测试。
其原理是在现场对电力变压进行短路阻抗(%)测试,并与铭牌值或出厂值进行比较,能发现出厂试验后经运输、安装和运行中严重故障电流等所造成的绕组位移、变形等缺陷
变压器低电压短路阻抗测试仪,不用外接调压器,一次接线,只需输入参数,便可自动进行三相测试并自动计算阻抗误差百分比,测试结果非常直观,是现场测试变压器有无绕组变形的快速测试仪器。


功能特点

  1. 仪器采用AC220V低压电源,便可自动对变压器的AB、BC、CA高压绕组施加电流,同步采集数据,自动计算出阻抗误差百分数,测试结果非常直观。
  2. 一次性接线,不用倒接测试线便可自动完成三相测试。
  3. 仪器即可单相测试,也可三相测试;即可手动测试,也可自动测试。
  4. 具有输出限流功能,适用于任意阻抗的试品。
  5. 不用外接调压器,便可对被测试品进行测量。
  6. 具有测量零序阻抗的功能。
  7. 具有测量电感的功能。
  8. 大屏幕液晶显示,中文菜单,操作非常简单,根据屏幕的提示即可完成操作。
  9. 具有打印、储存功能;测试精度高、自动化水平高、体积小、重量轻等特点。

技术参数

  1. 电压测量范围:5~400V
  2. 精度:0.2级
  3. 电流测量范围:0.1~20A
  4. 工作电源:AC220V±10%
  5. 电源频率:50(±1)Hz
  6. 工作温度:-10℃~50℃
  7. 环境湿度:≤85%RH
  8. 主机体积:405mm*330mm*172mm
  9. 主机重量:8Kg

参考标准

GB1094.5-2003,IEC60076-5:2000

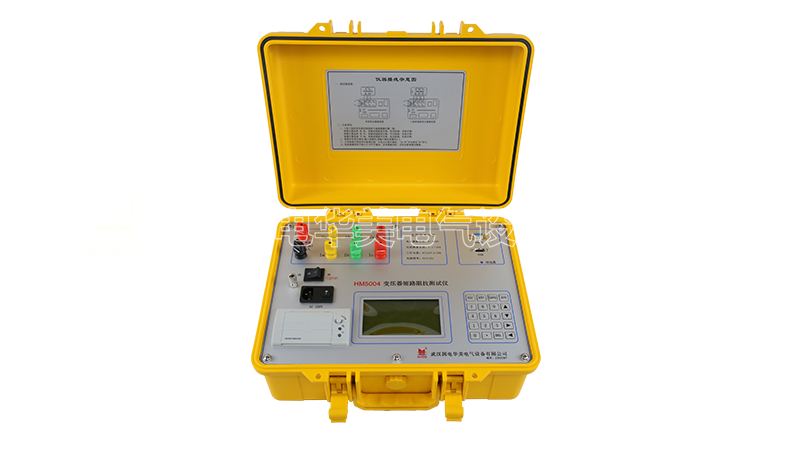

HM5004 变压器短路阻抗测试仪

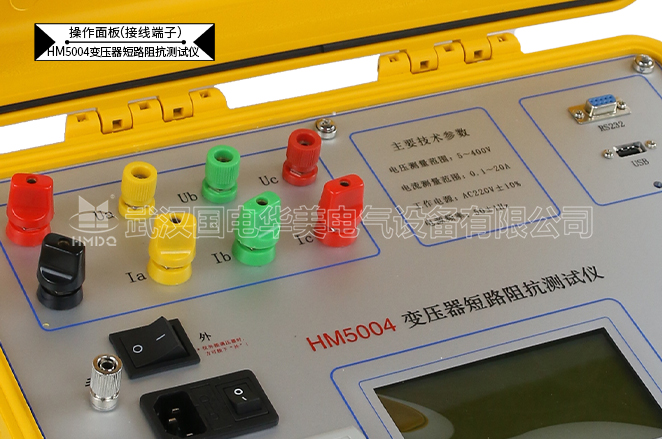

HM5004 变压器短路阻抗测试仪 操作面板展示图

变压器短路阻抗测试仪

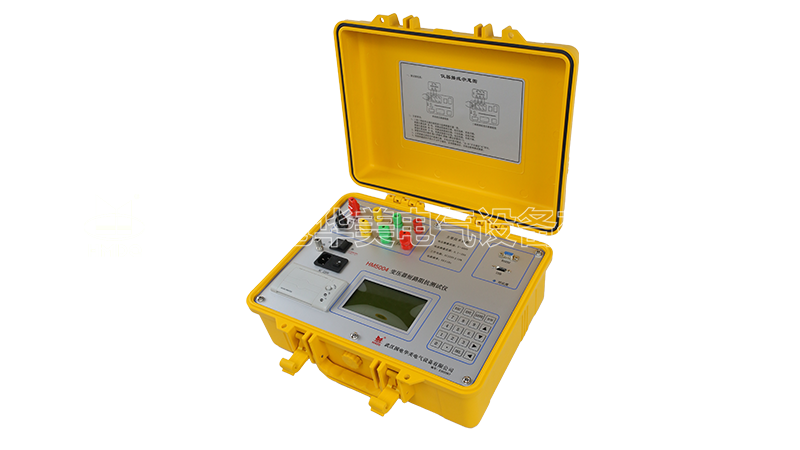

HM5004 变压器短路阻抗测试仪

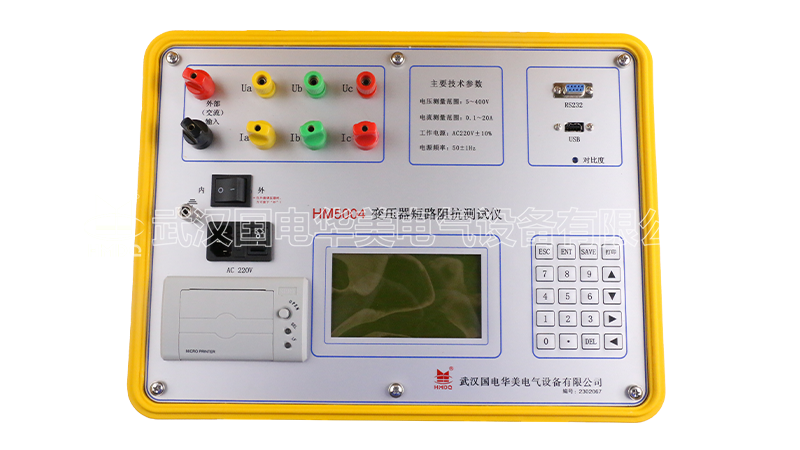

HM5004 变压器短路阻抗测试仪 操作面板展示图

变压器短路阻抗测试仪

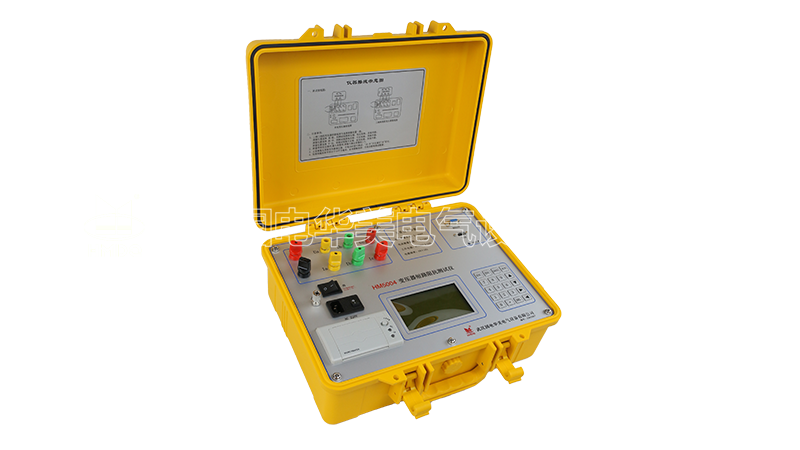

HM5004 变压器短路阻抗测试仪

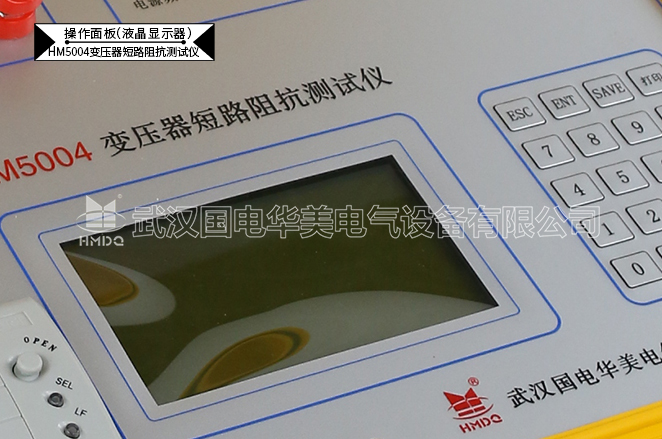

HM5004 变压器短路阻抗测试仪 操作面板展示图

变压器短路阻抗测试仪
