高压电力试验设备解决方案

HM5006 全自动抗干扰异频介质损耗测试仪

产品简介

介损绝缘试验可以有效地发现电器设备绝缘的整体受潮劣化变质,以及局部缺陷等,在电工制造、电气设备安装、交接和预防性试验中都广泛应用。
本仪器采用变频电源技术,利用单片机和电子技术进行自动频率变换、模/数转换和数据运算,达到抗干扰能力强、测试速度快、精度高、操作简便的功能。
变频电源采用大功率开关电源,输出45Hz和55Hz纯正弦波,自动加压,可提供最高10kV的电压;自动滤除50Hz干扰,适用于变电站等电磁干扰大的现场测试。

功能特点

  1. 具备CVT的自激法测试,一次接线,同时测量C1、C2的电容和tgδ
  2. 具有反接线低压屏蔽功能,在CVT母线接地情况下,对C11可进行不拆线10kV反接线介损测量
  3. 具有外施电压和外加CN的测量功能
  4. 仪器测量准确度高,可满足油介损测量要求,因此只需配备标准油杯,和专用测试线即可实现油介损测量
  5. 采用变频技术来消除现场50Hz工频干扰,即使在强电磁干扰的环境下也能测得可靠的数据
  6. 过流保护功能,在试品短路或击穿时仪器不受损坏
  7. 内附标准电容和高压电源,便于现场测试,减少现场接线
  8. 仪器采用大屏幕液晶显示器,测试过程通过汉字菜单提示既直观又便于操作

技术参数

准确度 Cx:±(读数×1%+1pF)
tgδ:±(读数×1%+0.00040)
抗干扰指标 变频抗干扰,在 200%干扰下仍能达到上述准确度
电容量范围 内施高压:3pF~60000pF/10kV 60pF~1μF/0.5kV
外施高压:3pF~1.5μF/10kV 60pF~30μF/0.5kV
分辨率:最高 0.001pF,4位有效数字
tgδ范围 不限,分辨率0.001%,电容、电感、电阻三种试品自动识别
试验电流范围 10μA~5A
内施高压 设定电压范围:0.5~10kV
最大输出电流:200mA
升降压方式:连续平滑调节
电压精度:±(1.5%×读数+10V)
外施高压 正接线时最大试验电流1A,工频或变频40~70Hz
反接线时最大试验电流1A/10kV,工频或变频40~70Hz
CVT自激发低压输出 输出电压3~50V,输出电流3~30A
测量时间 约40s与测量方式有关
输入电源 180V~270VAC,50Hz/60Hz±1%,市电或发电机供电
环境湿度 -10℃~50℃
相对湿度 <90%
外形尺寸 435×340×340mm2
重 量 31kg(不含线包)

参考标准

DL/T 962-2005,DL/T 474.3-2018

HM5006 全自动抗干扰异频介质损耗测试仪

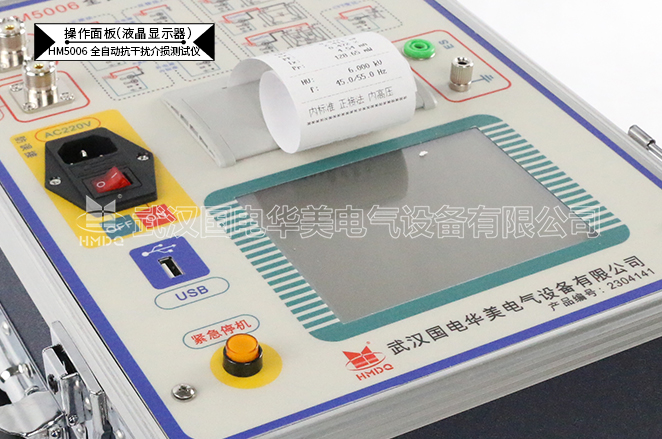

HM5006 全自动抗干扰异频介质损耗测试仪 操作面板展示图

全自动抗干扰异频介质损耗测试仪

HM5006 全自动抗干扰异频介质损耗测试仪


HM5006 全自动抗干扰异频介质损耗测试仪 操作面板展示图

全自动抗干扰异频介质损耗测试仪
