高压电力试验设备解决方案

HM5004 变压器材质分析仪

别名:变压器铜铝检测仪、配电变压器绕组材质检测仪

产品简介

HM5004 变压器材质综合分析仪集变压器材质测试、容量测试、特性测试、直阻测试、变比测试与一身,是我公司针对这种问题专门开发的一种高精度仪器,既能轻松检测出干式变压器是否以铝代铜以次充好,还能准确测试变压器容量,可准确检测用户是否改、换变压器铭牌。又能对各种变压器的容量、负载损耗、空载损耗、阻抗电压、空载电流等工频参数进行准确测量。

功能特点

  1. 可准确判断10KV干式变压器的材质。
  2. 可以盲测10KV配电变压器的容量及35KV、110KV、220KV的变压器容量
  3. 可测量各种类型变压器的负载损耗、空载损耗、短路电压、空载电流等。
  4. 可自动进行波形畸变校正,温度校正,电压校正(非额定电压下的空载试验),电流校正(非额定电流条件下的短路试验),操作人员只需根据变压器类型输入校正指数,仪器即可自动计算出校正后的结果,非常适合没有做稍大容量变压器短路试验条件的单位。
  5. 允许外接电压互感器和电流互感器进行扩展量程测量,可测量任意参数的被试品。
  6. 测试仪采用7.0英寸,800*480图形点阵的高亮度、宽温、宽视角、阳光下清晰可视的全触摸型工业级彩色液晶屏。
  7. 全汉字菜单及图形操作提示实现友好的人机对话,触摸按键使操作更简便,可适应冬夏各季。
  8. 用户可随时将测试的数据通过微型打印机将结果打印出来。

技术参数

      1、输入特性

                     有源部分:电压测量范围:0~10V

                     电流测量范围:0~10A

      无源部分:

                     电压测量范围:0~750V 宽量限(可以外接电压互感器)。

                     电流测量范围:0~100A内部全部自动切换量程(可以外接电流互感器)。

      2、准确度:

                      电压、电流、频率:±0.2%

                      功率:±0.5%(CosΦ>0.1),±1.0%(0.02Φ<0.1)

      3、匝比测试精度:0.5%

      4、工作温度:-10℃~ +40℃

      5、充电电源:交流160V~260V

      6、绝缘:⑴ 电压、电流输入端对机壳的绝缘电阻≥100MΩ。

                      ⑵ 工作电源输入端对外壳之间可承受工频2KV(有效值)、历时1分钟试验。

      7、体积:800px×600px×325px

      8、重量:5Kg

参考标准

T/CEC 228-2019

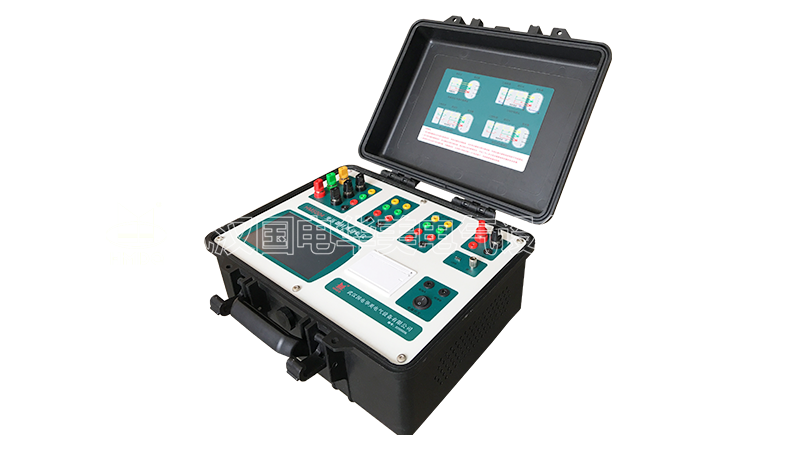

HM5004 变压器材质分析仪

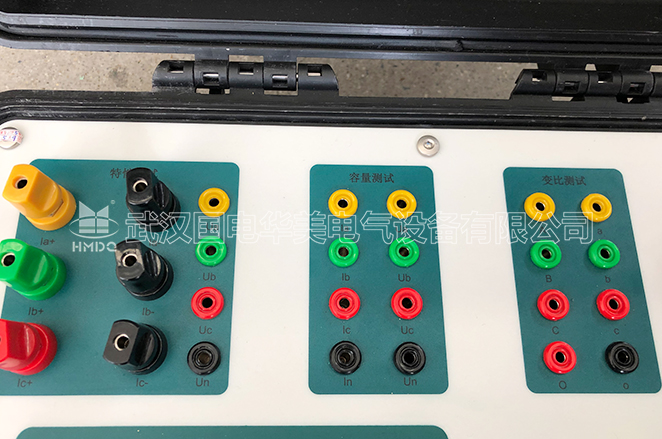

HM5004 变压器材质分析仪 面板细节图

变压器材质分析仪

HM5004 变压器材质分析仪

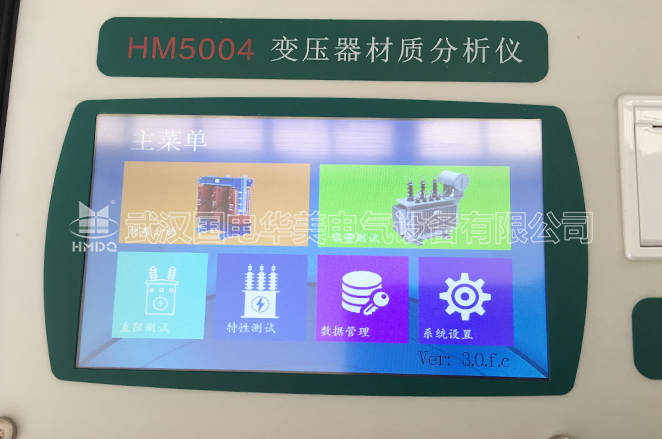

HM5004 变压器材质分析仪 面板细节图

变压器材质分析仪

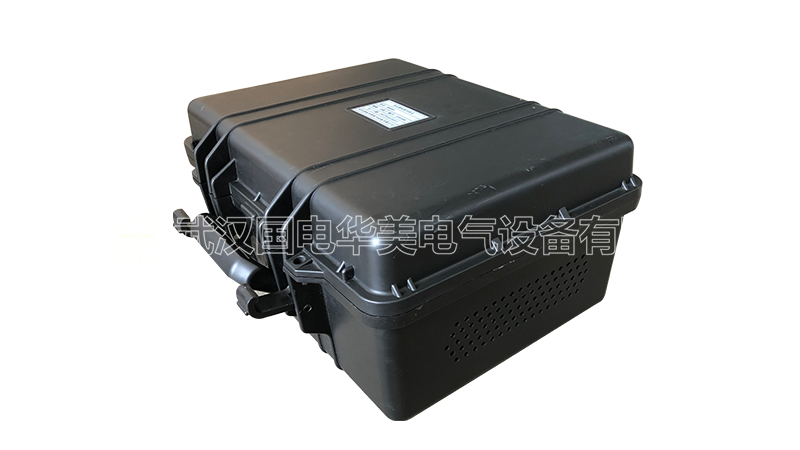

HM5004 变压器材质分析仪


HM5004 变压器材质分析仪 面板细节图

变压器材质分析仪

HM5004 变压器材质分析仪

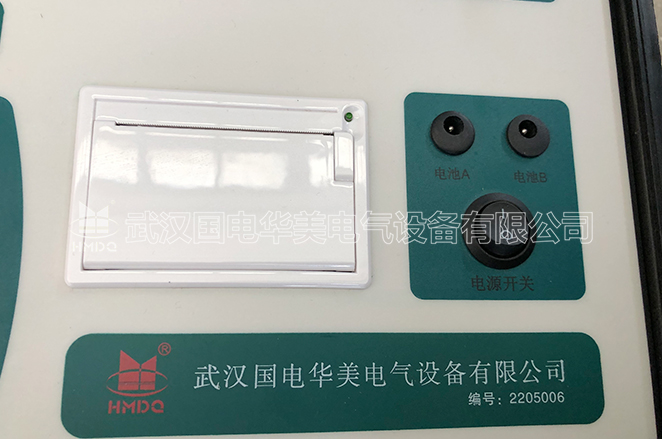

HM5004 变压器材质分析仪 面板细节图

变压器材质分析仪

HM5004 变压器材质分析仪

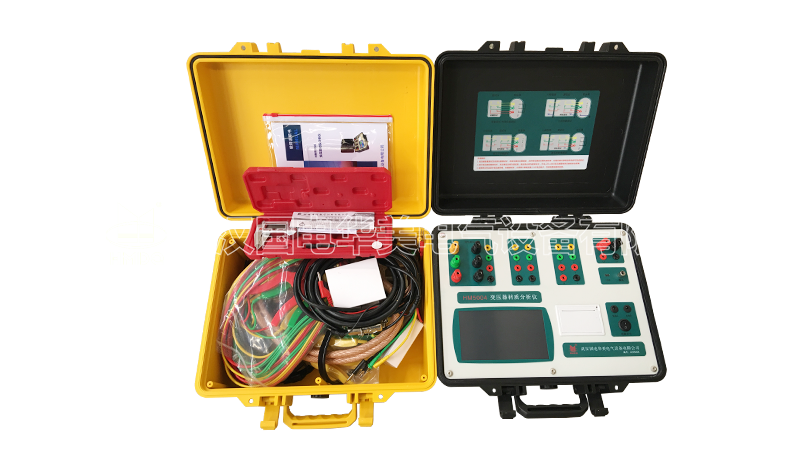

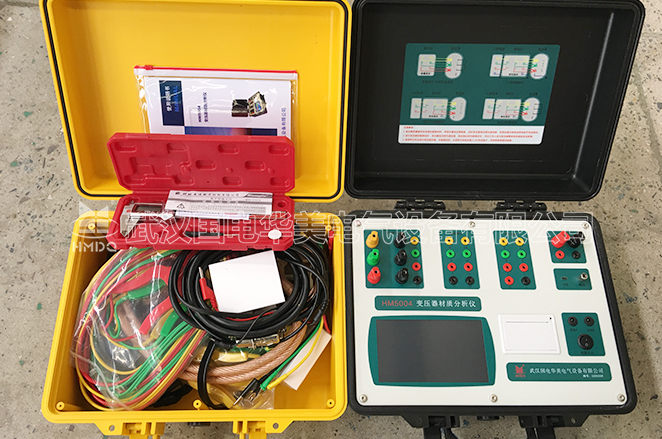

HM5004 变压器材质分析仪 主机+配件

变压器材质分析仪
