高压电力试验设备解决方案

HM5001Z 特种变压器变比组别测试仪

产品简介

HM5001Z 特种变比测试仪可用于电力系统的三相变压器测试,特别适合于Z型绕组变压器、整流变压器和平衡变压器测试。仪器采用了大屏幕液晶显示,全中文菜单及汉字打印输出,人机界面友好,功能完善,操作方便,是电力系统、变压器生产厂家和铁路电气系统进行变压器变比、组别、极性、以及角度测试的理想仪器。

功能特点

  1. 仪器自带锂电池,现场无需外接电源即可进行变比测试,一次充电至少可满足100台变压器测试
  2. 仪器内部集成幅值稳定、相位恒定的单相、三相标准电源
  3. 内部标准电源输出功率大,最大5A输出,特别适合低压变压器测试、以及CT和PT制造过程中半成品的匝数测试
  4. 精确快速测试电流互感器(CT)和电压互感器(PT)的匝比,匝比误差和相位差
  5. 测试单相或者三相变压器,适合于Z型绕组变压器、整流变压器和铁路电气系统的斯科特、逆斯科特、平衡变压器测试
  6. 测试精度高,仪器采用16位高精度AD、及高速DSP处理器,有效的保证了测量精度及抗干扰能力
  7. 仪器采用无局放调压输出,调压、测量速度快,只需5秒钟即可完成升压与测试
  8. 仪器自动判断当前分接的额定变比:在多分接变压器测试时,只需输入一次分接开关调压比即可进行测试,无需输入当前分接号,大大提高工作效率
  9. 内部具有过流保护、检查接线功能
  10. 320×240大屏幕、高亮度的液晶显示,全汉字菜单及操作提示实现友好的人机对话,旋转鼠标使操作更简便
  11. 自带实时电子钟,自动记录试验的日期、时间利于实验结果的保存、管理
  12. 面板式热敏打印机,可现场快速打印试验结果
  13. 数据具备掉电存贮及浏览功能,可以存储1000组实验结果,能与计算机联机传送数据

技术参数

型号 HM5001Z
测试用途 变压器变比、组别、极性、以及角度测量
工作电源 输入电压 185Vac~250Vac
允许输入电压 85Vac~264Vac
频率 50/60Hz
允许频率 45Hz~65Hz
输入功率 40VA
接头 标准DC插头
输出范围 20V档位 电压0~20V;电流0~10A
50V档位 电压0~50V;电流0~5A
测量范围 变比测试范围 0.5~10000
组别测试范围 1~12
角差测试范围 0°~360°
测试精度 变比测试精度 ±0.1%(0.5~1000)
±0.2%(1001~2000)
±0.3%(2001~4000)
±0.5%(4001~10000)
角差测试精度 0.5%±0.1°
环境条件 运行温度 -10℃~+50℃
存储温度 -25℃~+70℃
湿度 相对湿度:5%~95%,不结露
物理特性 尺寸 360×220×150mm3
重量 ≈5kg(不包括附件)

参考标准

DL/T 963-2005

HM5001Z 特种变压器变比组别测试仪

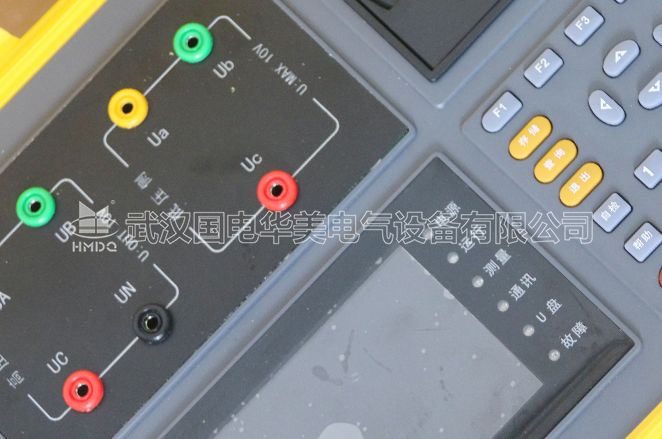

HM5001Z 特种变压器变比组别测试仪 面板细节展示

特种变压器变比组别测试仪

HM5001Z 特种变压器变比组别测试仪

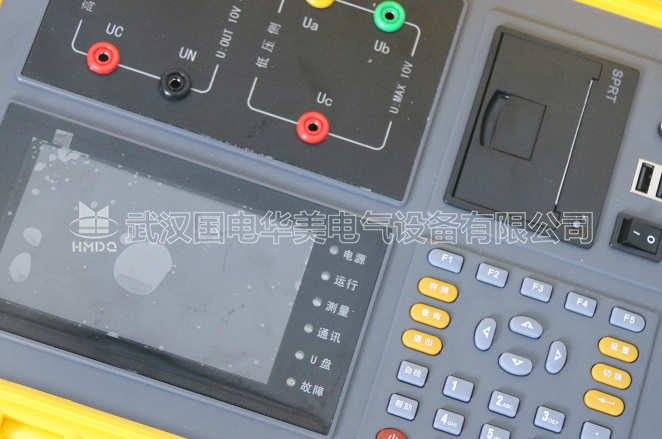

HM5001Z 特种变压器变比组别测试仪 面板细节展示

特种变压器变比组别测试仪

HM5001Z 特种变压器变比组别测试仪

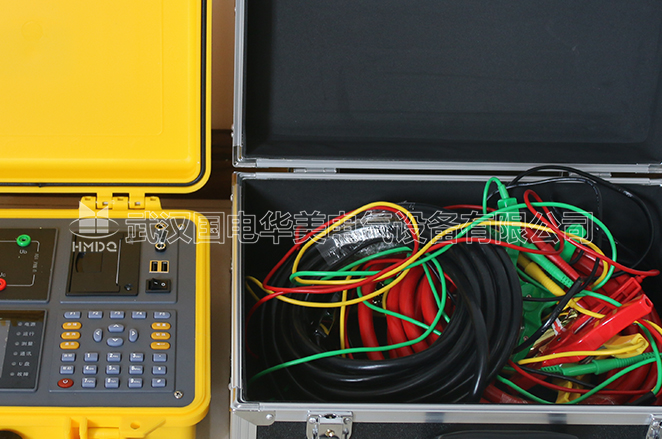

HM5001Z 特种变压器变比组别测试仪 主机+配件

特种变压器变比组别测试仪
