高压电力试验设备解决方案

HM5004 变压器短路阻抗测试仪

产品简介

低电压短路阻抗试验是鉴定变压器在运输或安装时受到机械力撞击或运行中受到短路电流冲击,检查其绕组是否变形的最直接方法,它对于判断变压器能否投入运行具有重要的意义,也是判断变压器是否进行解体检查的依据之一。

低电压短路阻抗测试仪适用于电力变压器(单相或三相)出厂、交接、预试以及大修的低电压阻抗测试,是检查变压器有无绕组变形的快速测试仪器。

功能特点

  1. 仪器具有单相阻抗、三相阻抗、零序阻抗(星型带中性点)测量以及空、负载测量功能。
  2. 仪器具有两种电源模式:内部电源和外接单相调压器。
  3. 仪器的电压、电流测试量程宽,精度高。
  4. 采用7.0英寸触摸屏,操作简便。
  5. 内置大容量非易失性存储器,可存储160组数据。
  6. 内置高速微型热敏打印机,可打印测量数据。
  7. 内置高精度时钟,实时显示时间。
  8. 具有U盘存储功能。

技术参数

电压量程 15V ~ 500V(可PT扩展),精度:±(读数×0.2% +0.05%(量程))
电流量程 0.5A~ 15A(内部),精度:±(读数×0.2% +0.05%(量程))
0.5A~ 50A(外部)(可CT扩展),精度:±(读数×0.2% +0.05%(量程))
阻抗量程 0~100%
功率因数 0.02 < cosΦ <0.1,精度:±(读数×1.0% +0.05%(量程))
cosΦ ≥0.1,精度:±(读数×0.5% +0.05%(量程))
频率测量 45~65Hz
分辨率 5位有效数字
主机尺寸 405×330×180mm3
主机重量 9.5kg
使用条件
环境温度 -10℃~50℃
环境湿度 ≤85℅RH
工作电源 AC220V ±10%

参考标准

GB1094.5-2003,IEC60076-5:2000

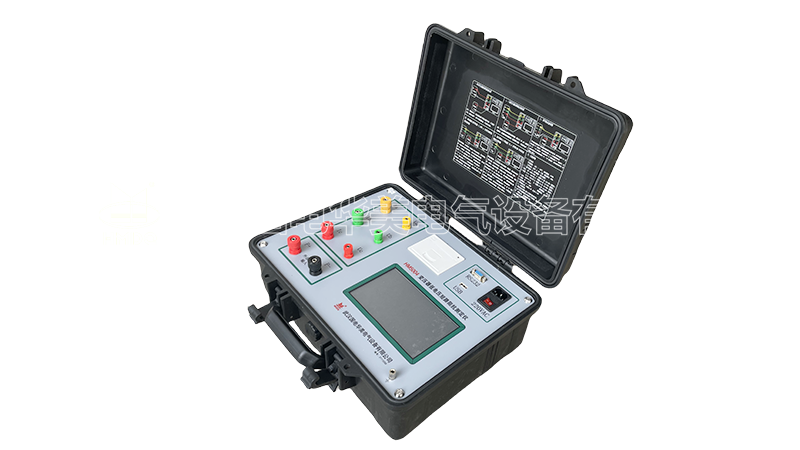

HM5004 变压器短路阻抗测试仪

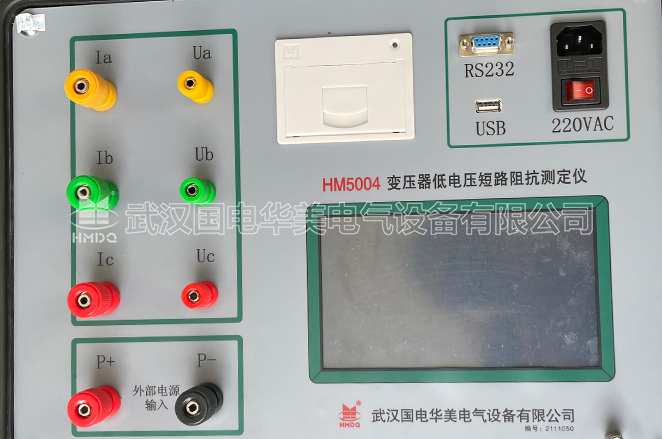

HM5004 变压器短路阻抗测试仪 操作面板展示

变压器短路阻抗测试仪

HM5004 变压器短路阻抗测试仪

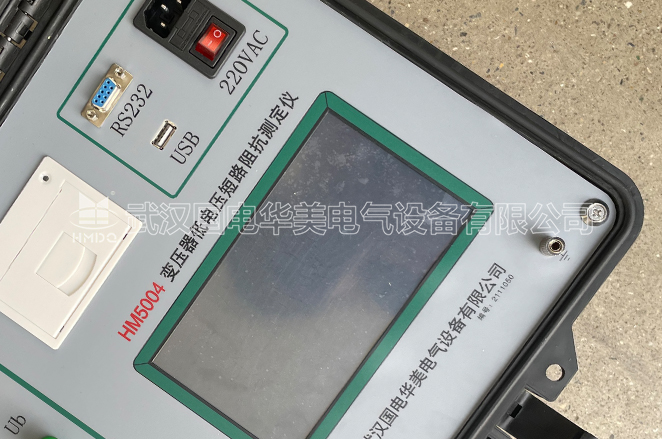

HM5004 变压器短路阻抗测试仪 操作面板展示

变压器短路阻抗测试仪

HM5004 变压器短路阻抗测试仪

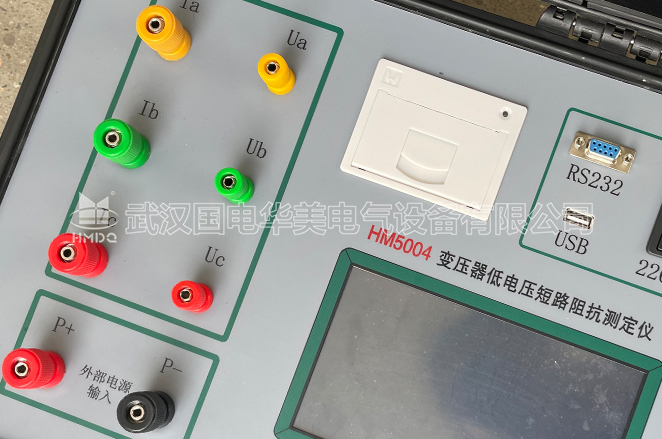

HM5004 变压器短路阻抗测试仪 操作面板展示

变压器短路阻抗测试仪
