高压电力试验设备解决方案

HM5010 变压器绕组变形测试仪

产品简介

电力变压器在运输过程中有可能因外部原因导致铁心发生位移。在运行过程中不可避免的要遭受各种故障短路电流的冲击。在短路电流产生的强大电动力作用下,可能导致变压器绕组发生局部扭曲、鼓包或移位等永久变形现象,严重时将直接造成突发性损坏事故。绕组发生局部变形以后,即使没有立即损坏,也有可能留下严重的故障隐患。如果一台已经发生绕组变形的变压器继续运行下去,就有可能遇到过压或短路冲击而发生故障,有的甚至在运行中自行烧毁。因此,开展变压器绕组变形测试对变压器的安全运行有着重要的意义。
变压器绕组变形测试仪,是我公司针对现场需要,在借鉴了国内外同类产品的基础上结合我国电力系统的需要而开发的。具有多通道波形显示,测试数据简洁明了等特点。


功能特点

  1. 自带液晶显示屏,无需外接笔记本,方便携带。
  2. WINDOWS操作系统,人机界面更合理,软件数据分析一目了然。
  3. 可连续测试并显示9条曲线。
  4. 可任意选择测试曲线数量并生成报告。
  5. 抗干扰能力强,重复性更好。

技术参数

  1. 工作电源:单相 AC 220V±10%,50Hz
  2. 工作温度:-10℃~80℃
  3. 工作湿度:≤90%RH,无凝露
  4. 扫频范围:50Hz~2MHz(可定制10MHz)
  5. 频率精度:0.005%
  6. 扫频方式:线性或对数
  7. 扫频间隔:小于1kHz
  8. 测量频率范围:-100dB~20dB
  9. 扫频激励输出:20Vpp
  10. 检测精度:优于±1dB
  11. 采样速率:80MS/s每通道
  12. 频率精度:频率误差0.02Hz
  13. 测量速度:单相绕组1-3分钟
  14. 输出阻抗:50Ω
  15. 输入端口阻抗:1MΩ
  16. 数据存储格式: Word格式

参考标准

DL/T 911-2016

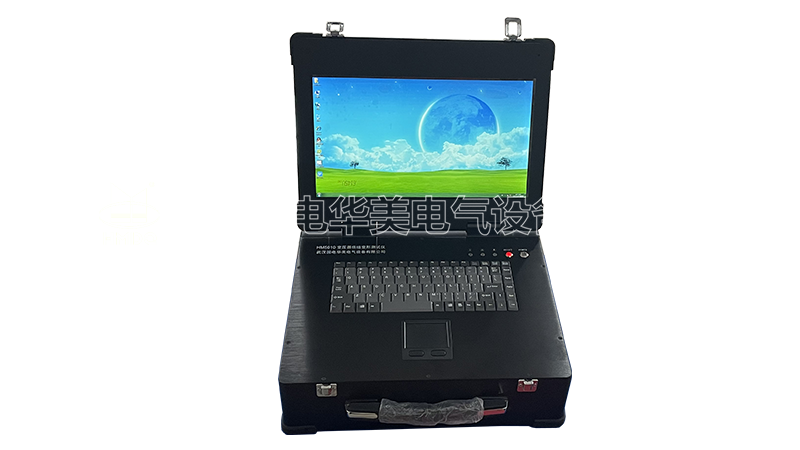

HM5010 变压器绕组变形测试仪

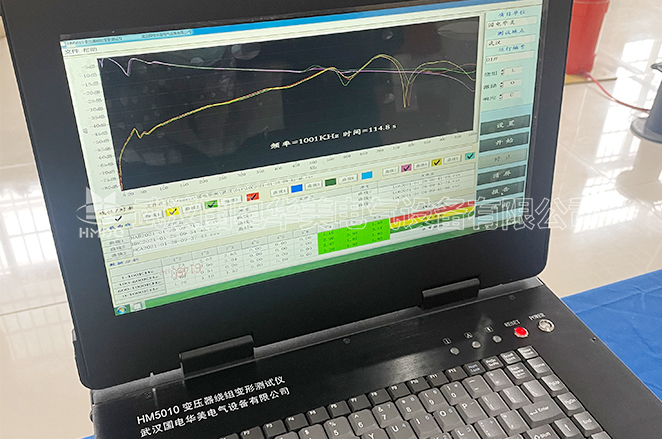

HM5010 变压器绕组变形测试仪 现场案例图

变压器绕组变形测试仪

HM5010 变压器绕组变形测试仪

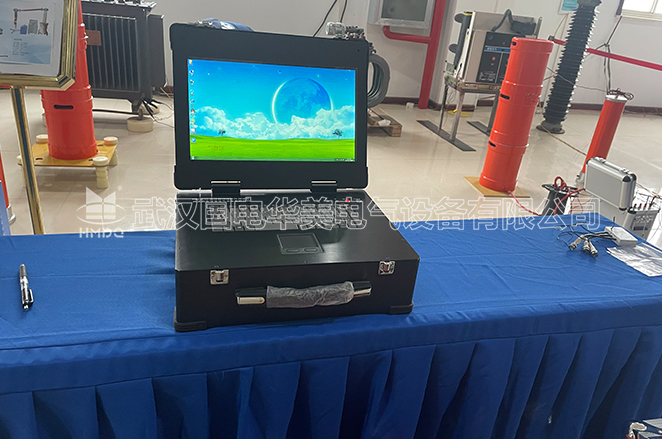

HM5010 变压器绕组变形测试仪 现场案例图

变压器绕组变形测试仪

HM5010 变压器绕组变形测试仪


HM5010 变压器绕组变形测试仪 现场案例图

变压器绕组变形测试仪
