高压电力试验设备解决方案

HM5006 异频介质损耗测试仪

产品简介

高压介质损耗测试装置用于现场抗干扰介损测量,或试验室精密介损测量。仪器为一体化结构,内置介损电桥、变频电源、试验变压器和标准电容器等。采用变频抗干扰和傅立叶变换数字滤波技术,全自动智能化测量,强干扰下测量数据非常稳定。测量结果由大屏幕液晶显示,自带微型打印机可打印输出。

产品别称:介损测试仪、抗干扰介损测试仪、全自动介损测试仪、异频介损测试仪、异频介质损耗测试仪、抗干扰介质损耗测试仪、全自动介质损耗测试仪

功能特点

  1. 变频抗干扰:采用变频抗干扰技术,在200%干扰下仍能准确测量,测试数据稳定,适合在现场做抗干扰介损试验。
  2. 高精度测量:采用频率浮动、数字波形分析和电桥自校准等技术,配合高精度三端标准电容器,实现高精度介损测量,并且正/反接线测量的准确度和稳定性一致。
  3. 仪器所有量程输入电阻低于2Ω,消除了测试线附加电容的影响。
  4. 可外接油杯做精密绝缘油介损试验,可外接固体材料测量电极做精密绝缘材料介损试验。
  5. 兼容性好:自动识别50Hz/60Hz系统电源,支持发电机供电,即使频率波动大,也可正常测量。
  6. 内置串联和并联两种介损测量模型,可与校验台和介损标准器完全兼容,方便仪器检定。
  7. 多级安全保护,确保人身和设备安全。
  8. 高压保护:试品短路、击穿或高压电流波动,能以短路方式高速切断输出。
  9. 低压保护:误接380V、电源波动或突然断电,启动保护,不会引起过电压。
  10. 接地保护:仪器接地不良使外壳带危险电压时,启动接地保护。
  11. CVT:高压电压和电流、低压电压和电流四个保护限,不会损坏设备;误选菜单不会输出激磁电压。CVT测量时无10kV高压输出。
  12. 防“容升”:测量大容量试品时会出现电压抬高的“容升”效应,仪器能自动跟踪输出电压,保持试验电压恒定。
  13. 抗震性能:仪器采用独特抗震设计,可耐受强烈长途运输震动、颠簸而不会损坏。
  14. 高压电缆:为耐高压绝缘导线,可拖地使用。
  15. 技术突破,功能强大,具有外接标准电容器接口,自动跟踪外接试验电源频率40Hz~70Hz,支持工频电源和串联谐振电源做大容量高电压介损试验。
  16. 具有回路接触不良放电提示功能,以方便判别接线是否可靠。
  17. 具有CVT自激法测量功能,C1/C2可一次接线同时测出,自动补偿母线接地和标准电容器的分压影响,无须换线和外接任何配件,并且高压连接线可以拖地。
  18. 具有反接线低压屏蔽功能,在220kVCVT母线接地情况下,对C11可进行不拆线10kV反接线介损测量,并且可一次接线同时对主、从两个电容进行测量。
  19. 中文图文菜单,大屏幕背光LCD显示。
  20. 配置热敏打印机,打印数据清晰快捷、无噪音。
  21. 带日历时钟,可存储100组测量数据。

技术参数

准确度 Cx:±(读数×1%+1pF)
tgδ:±(读数×1%+0.00040)
抗干扰指标 变频抗干扰,在 200%干扰下仍能达到上述准确度
电容量范围 内施高压:3pF~60000pF/10kV 60pF~1μF/0.5kV
外施高压:3pF~1.5μF/10kV 60pF~30μF/0.5kV
分辨率:最高 0.001pF,4位有效数字
tgδ范围 不限,分辨率0.001%,电容、电感、电阻三种试品自动识别
试验电流范围 10μA~5A
内施高压 设定电压范围:0.5~10kV
最大输出电流:200mA
升降压方式:连续平滑调节
电压精度:±(1.5%×读数+10V)
外施高压 正接线时最大试验电流1A,工频或变频40~70Hz
反接线时最大试验电流1A/10kV,工频或变频40~70Hz
CVT自激发低压输出 输出电压3~50V,输出电流3~30A
测量时间 约40s与测量方式有关
输入电源 180V~270VAC,50Hz/60Hz±1%,市电或发电机供电
环境湿度 -10℃~50℃
相对湿度 <90%
外形尺寸 435×340×340mm2
重 量 31kg(不含线包)

参考标准

DL/T 962-2005,DL/T 474.3-2018

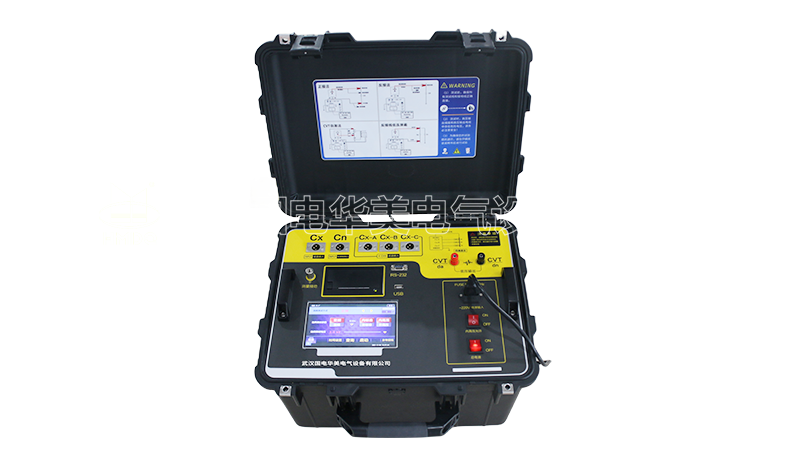

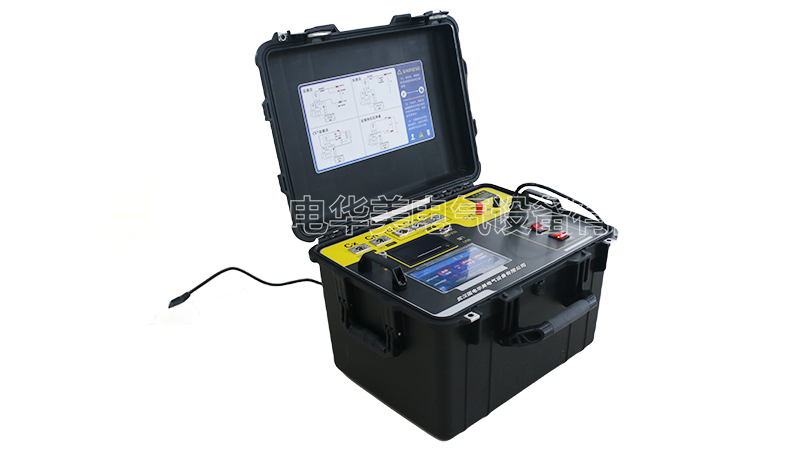

HM5006 异频介质损耗测试仪

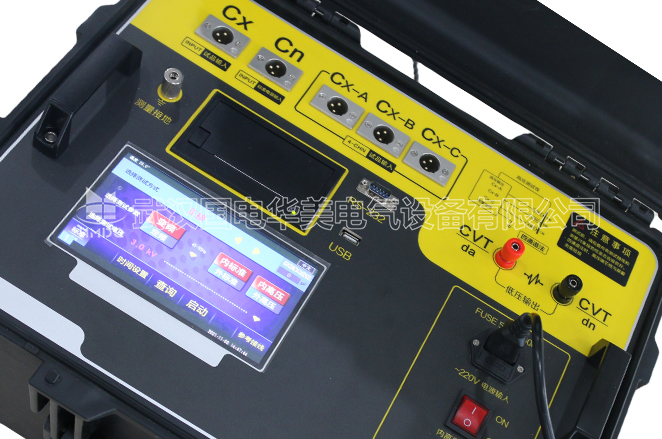

HM5006 异频介质损耗测试仪 操作面板展示图

异频介质损耗测试仪

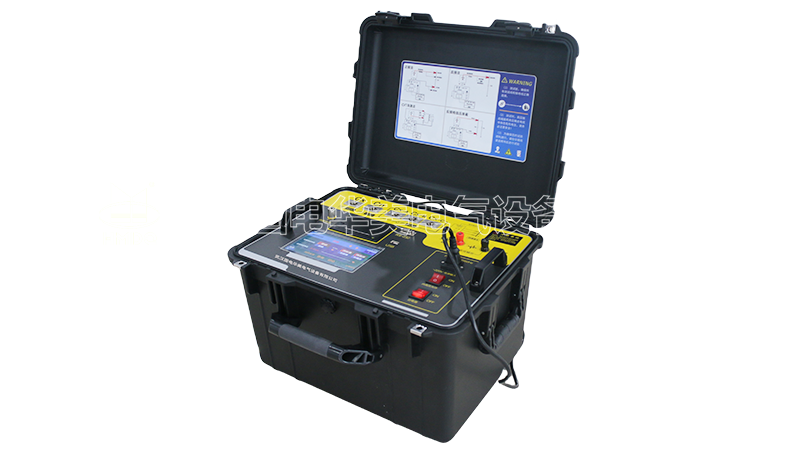

HM5006 异频介质损耗测试仪

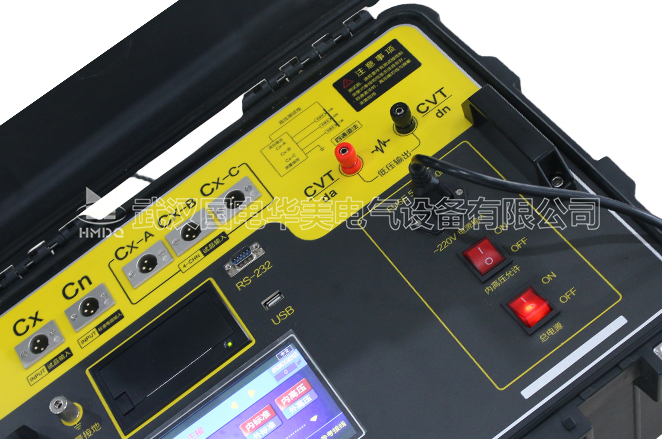

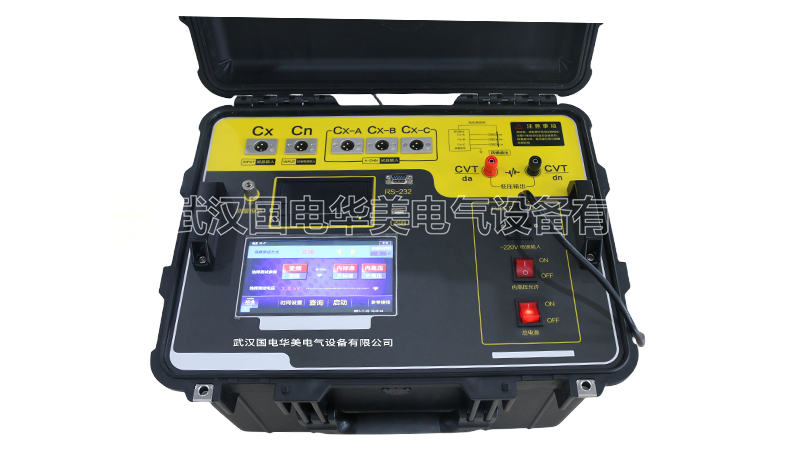

HM5006 异频介质损耗测试仪 操作面板展示图

异频介质损耗测试仪
