HM5008 变压器有载分接开关测试仪

产品简介

有载分接开关是与变压器回路连接的唯一运动部件,因此有载分接开关的检测,越来越引起重视。依据行标《DL/T846.8—2004有载分接开关测试仪》,要求检查有载分接开关的动作顺序,测量切换时间等。为此,我公司成功的研制了变压器有载分接开关参数测试仪器,该仪器主要用于测量变压器有载分接开关的过渡波形、过渡时间、各瞬间过渡电阻值、三相同期性等。
HM5008 变压器有载分接开关测试仪 智能化程度高,全部中文菜单提示,操作简单。仪器体积小,重量轻,抗干扰能力强,大大减轻了现场工作人员的劳动强度,是发供电单位,变压器制造行业保障安全生产,提高产品质量的理想仪器。

功能特点

主机

  1. 立式机箱结构,重量轻、携带方便。
  2. 内置精密恒流源,具有完善可靠的保护电路。
  3. 可带绕组测试或不带绕组测试。
  4. 内置嵌入式PC-104工控机,速度快,存储容量大。
  5. 6通道高速同步数据采样。
  6. 内置面板式热敏打印机。
操作界面
  1. 5.7寸带背光宽温液晶,阳光下清晰显示。
  2. 图形和文本显示结果。
  3. 中文菜单式操作界面。
  4. T9输入法,可输入数字、字母、汉字及各种符号。
数据存储
  1. 主机存储容量1G,可存储上万组测试数据。
  2. 具有外接U盘存储功能,存储更多数据。
  3. U盘数据同步功能,便捷的数据交换。
  4. 可直接打开U盘上的数据文件。
  5. 树形存储结构,按站名、编号、分接位存储,数据查询方便。
联机功能
  1. 配有Windows版《OTS数据管理软件》。
  2. 具备USB和RS232联机功能。
  3. 完善的PC数据管理分析功能。
  4. PC联机模式下可完成数据导入或现场测试。
软件升级
  1. USB或RS-232联机升级。
  2. 现场可使用U盘升级。

技术参数

  1. 输出电流:≥1A,3通道。
  2. 数据采样采样通道:6通道
  3. 采样频率:10KHz/s
  4. 测量范围过渡电阻:0.5Ω~20Ω
  5. 过渡时间:≤250ms
  6. 分辨率电阻:0.01Ω
  7. 时间:0.1ms
  8. 测量精度:过渡电阻:±(5%+3字)
  9. 过渡时间:±(0.1%+1字)
  10. 存储方式:U盘存储、本机存储1G
  11. 外形尺寸:350mm×230mm×200mm
  12. 主机重量:5kg

参考标准

DL/T 846.8-2017

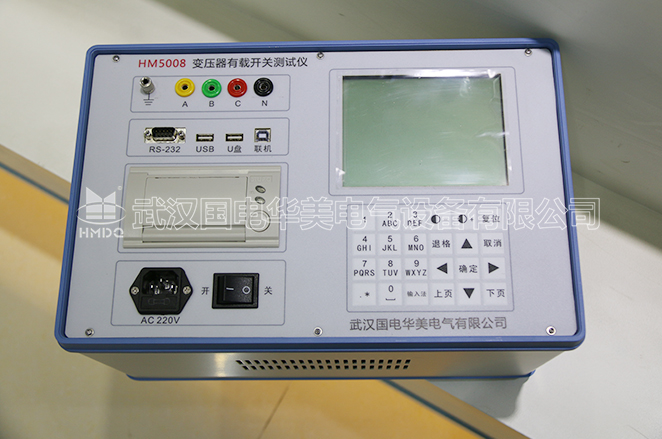

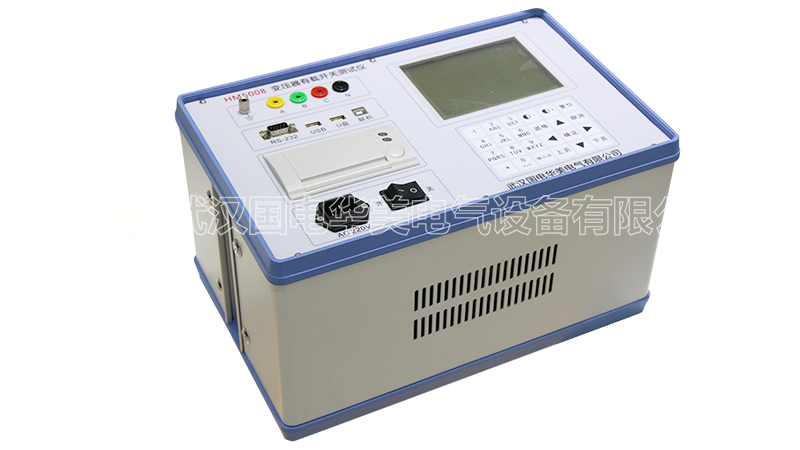

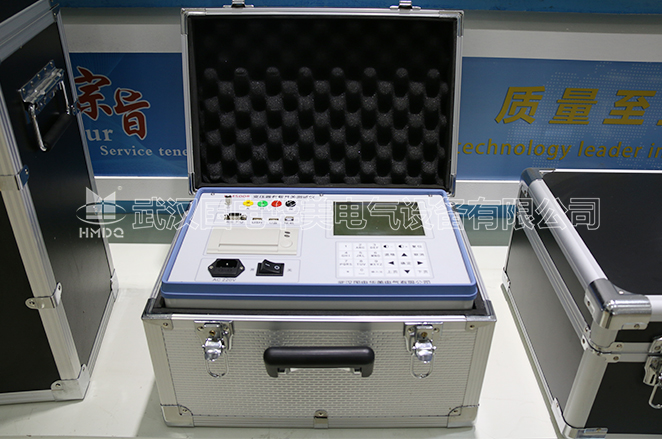

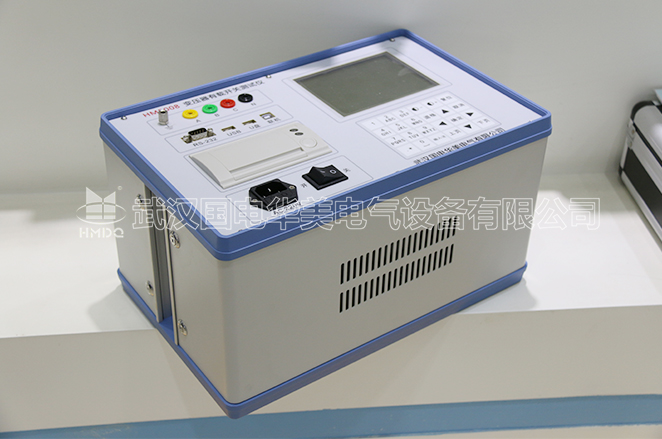

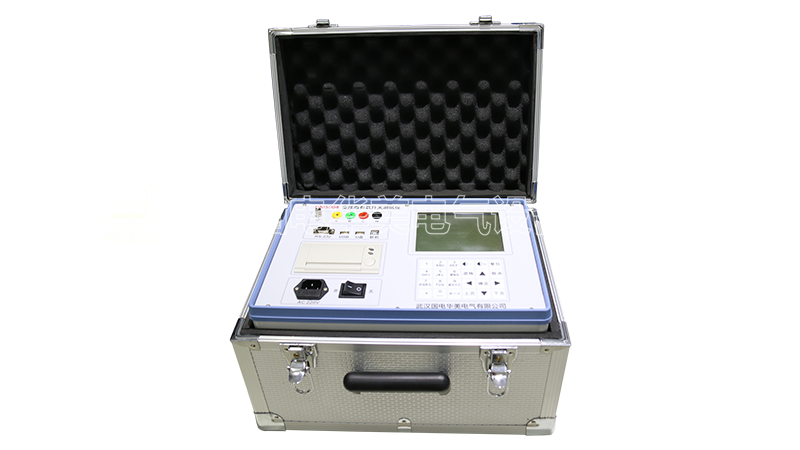

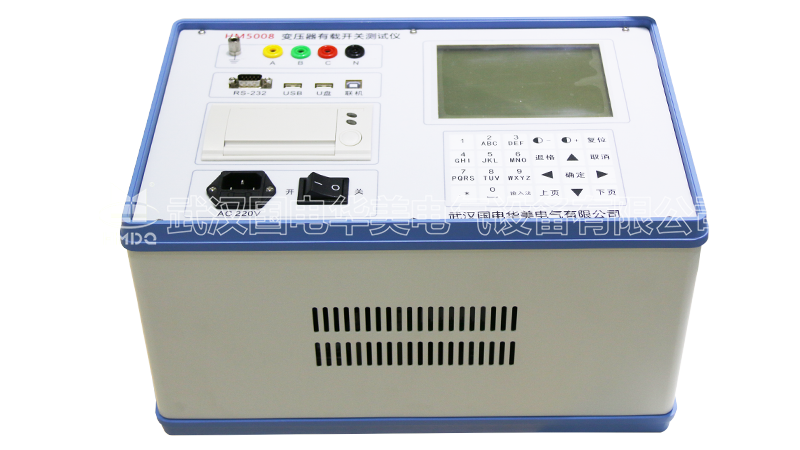

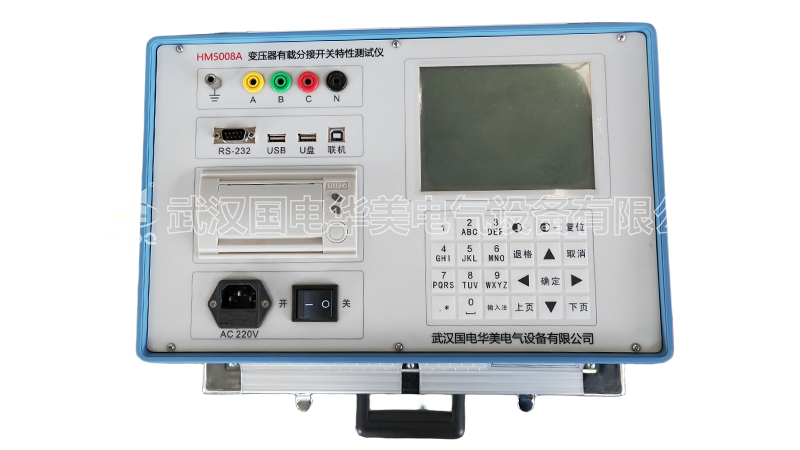

HM5008 变压器有载分接开关测试仪


HM5008 变压器有载分接开关测试仪 原图实拍

变压器有载分接开关测试仪

HM5008 变压器有载分接开关测试仪


HM5008 变压器有载分接开关测试仪 原图实拍

变压器有载分接开关测试仪

HM5008 变压器有载分接开关测试仪


HM5008 变压器有载分接开关测试仪 原图实拍

变压器有载分接开关测试仪
