高压电力试验设备解决方案

HM5050 变压器综合测试台

别名:变压器综合测试系统、变压器综合试验台

产品简介

HM5050系列变压器综合试验台适用于供配电系统、变压器制造厂、工矿等企业单位。该试验台集变压器多项试验功能于一体,具有变压器各项试验控制、监视、测量、保护等多种功能。该系统操作简单直观、性能可靠、测量数据准确。能准确测量变压器的空载损耗、空载电流、负载损耗、阻抗电压、变比组别、绕组直流电阻;并自动换算到额定电压下的空载损耗、额定电流下和温度下负载损耗和阻抗电压百分比。另外该系统还可安全可靠完成变压器工频耐压试验、感应耐压试验以及变压器温升试验。为检测或修造变压器提供可靠的数据。

功能特点

  1. 可设定电压电流比率,PT、CT自动量程切换,测量值直接显示
  2. 采用高档的处理器,使用独特科学的算法进行运算和处理,模数转换采用高精度快速A/D转换器,模拟信号的调节也采用了目前先进的处理技术,确保仪器高性能、高精度、高可靠性
  3. 采用Access数据库保存原始数据,可方便的将被试验设备的全部参数、试验数据、环境温度、试验日期等资料一并存储,形成设备档案,便于日后查询分析
  4. 具有过载报警指示,线路接错保护,误操作保护、过压、过流保护等功能

技术参数

项目 测量范围(根据定制要求变化) 相对误差
电压 0.1~600V ±(0.2%读数+0.1%量程)
电流 0.1~200A ±(0.2%读数+0.1%量程)
功率 U*I ±(0.2%读数+0.1%量程)
功率因数 0.1~0.9999 ±3个字
电源 AC220V±10%           50Hz±2%
使用环境 工作温度范围0~40℃       相对湿度30%~90%
体积 2500╳1060╳1500(mm)(根据定制要求变化)
重量 100kg~1000kg(根据定制要求变化)

参考标准

GB 1094.1-2013,GB 1094.2-2013,GB 1094.3-2017

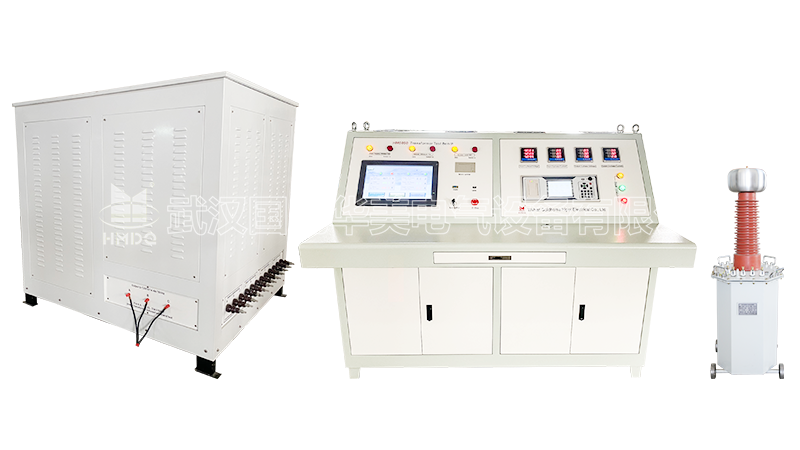

HM5050 变压器综合测试台

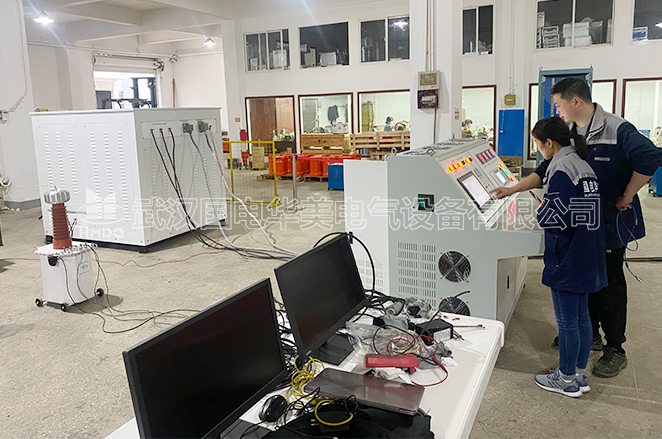

HM5050 变压器综合测试台 生产场景

变压器综合测试台

HM5050 变压器综合测试台

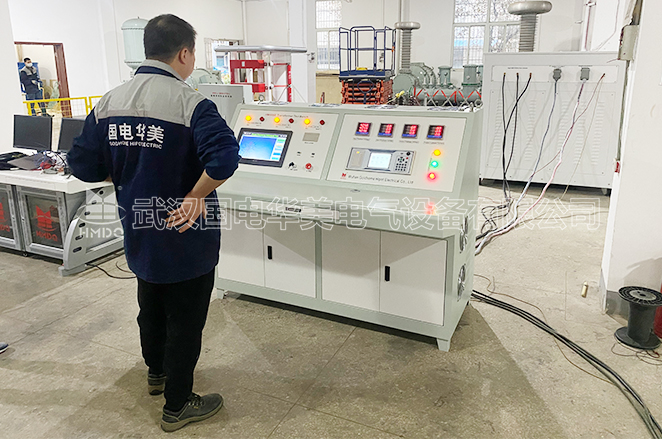

HM5050 变压器综合测试台 生产场景

变压器综合测试台

HM5050 变压器综合测试台

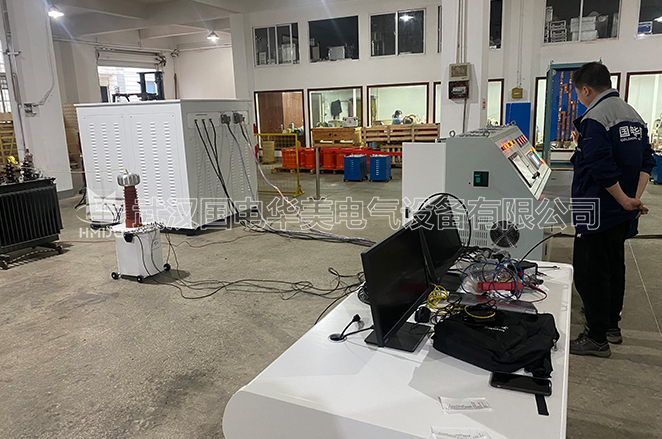

HM5050 变压器综合测试台 生产场景

变压器综合测试台

HM5050 变压器综合测试台

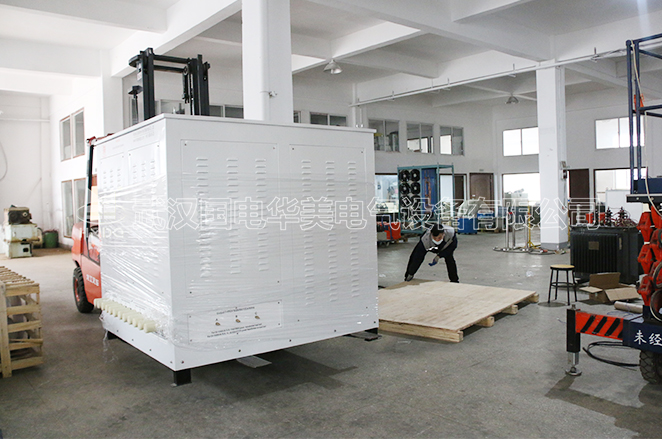

HM5050 变压器综合测试台 发货场景

变压器综合测试台
