高压电力试验设备解决方案

HMCXZW(JZ) 集装箱式无局放串联谐振试验系统

产品简介

HMCXZW(JZ)系列集装箱式无局放串联谐振试验系统是将变频或调感无局放串联谐振试验装置的组件安装固定在1个或2个集装箱内,集测控操作室与成套试验装置一体化布线设计,内部固化连接试验线及配电电源箱等,目的是快速运输、快速连接试验,降低野外储运风险,是一种快捷型现场交流耐压试验装置,减轻了电建工程单位和电力修试单位人员的劳动强度,适合野外作业。

功能特点

  1. 搭载用于GIS 、开关、电流互感器、套管交流耐压试验的谐振试验系统;
  2. 搭载用于XLPE交联电缆的变频谐振试验系统;
  3. 搭载用于电力变压器的局放及感应耐压试验的变频谐振试验系统;
  4. 搭载用于大容量发电机组定子交流耐压试验的工频调感谐振试验系统;

技术参数

集装箱式谐振系统的基本布局:

  1. 集装箱测控观察室:含试验装置的测控单元,如控制箱或测控电脑、峰值表、局放仪等;

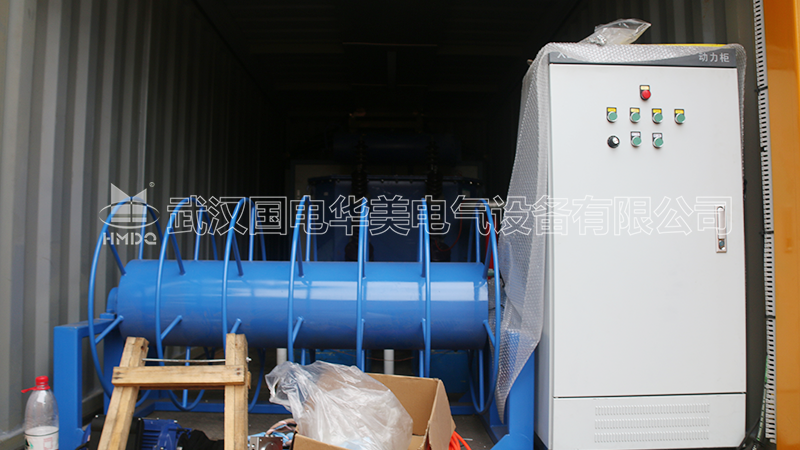

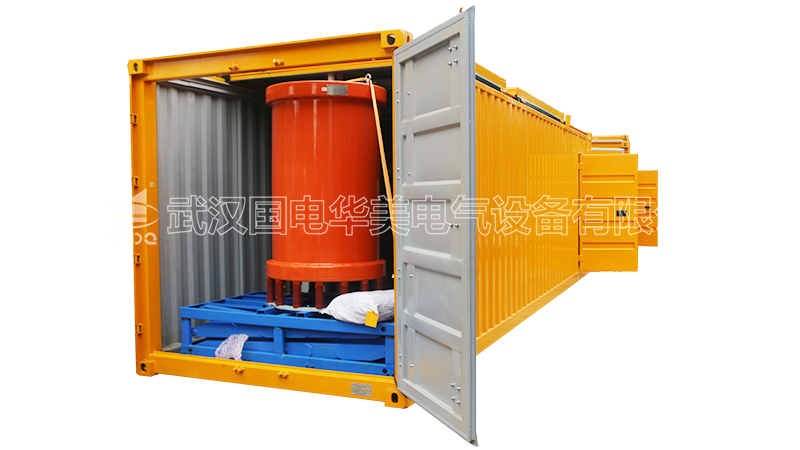

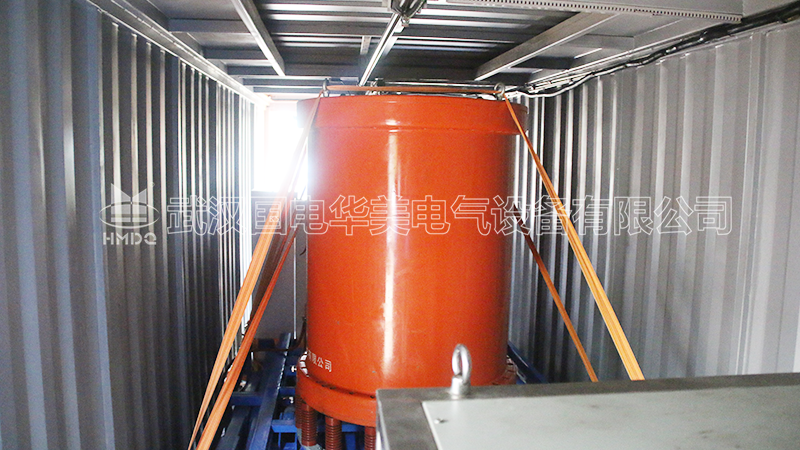

  2. 高压试验设备集成区:含(无局放或常规型)变频电源、高压(无局放)励磁变压器、高压试验电抗器、高压电容分压器等;
  3. 配电电源单元:涉及控制室照明、空调、测控室用配电回路;
  4. 测试附件仓储区:涉及外部试验连接线及附件、必要测试和安装工具的仓储等;
  5. 部分规格可选用电动液压推进装置;使高压区设备自动伸缩移至户外或收入舱内;

参考标准

DL/T 596-1996 、GB50150-2016 、GB10229-88 、GB1094 、GB1094.1-GB1094.6-96 、GB2900 、GB/T16927.1~2-1997 、DL/T474.4-2006 、DL/T1015 、GB/T311.1-1997 、GB191-2000、JB/T9641-1999、IEC358(1990) 、GB4793-1984 、GB/T3859.2-1993 、GB/T2423.8-1995 、DL/T849.6-2004

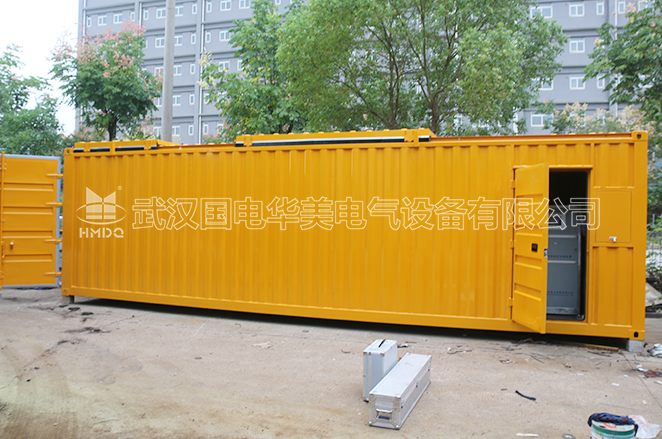

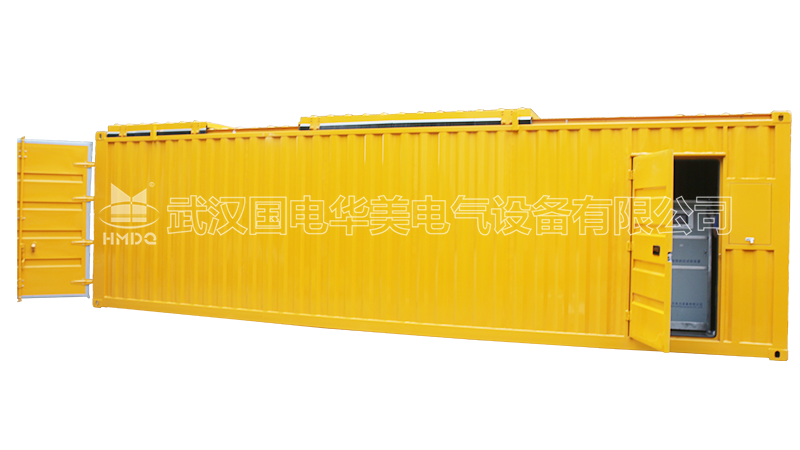

HMCXZW(JZ) 集装箱式无局放串联谐振试验系统

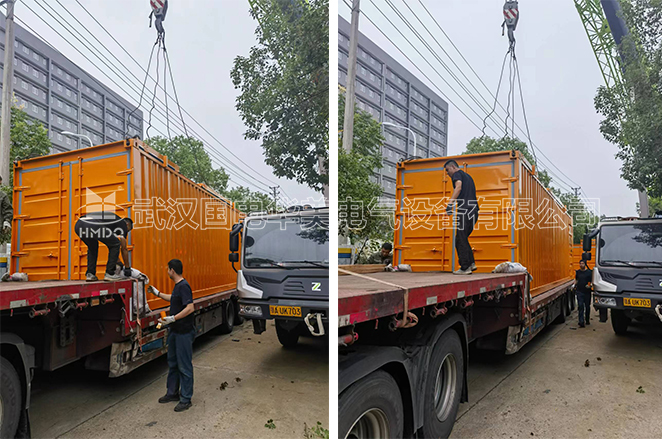

HMCXZW(JZ) 集装箱式无局放串联谐振试验系统 生产场景图

集装箱式无局放串联谐振试验系统

HMCXZW(JZ) 集装箱式无局放串联谐振试验系统

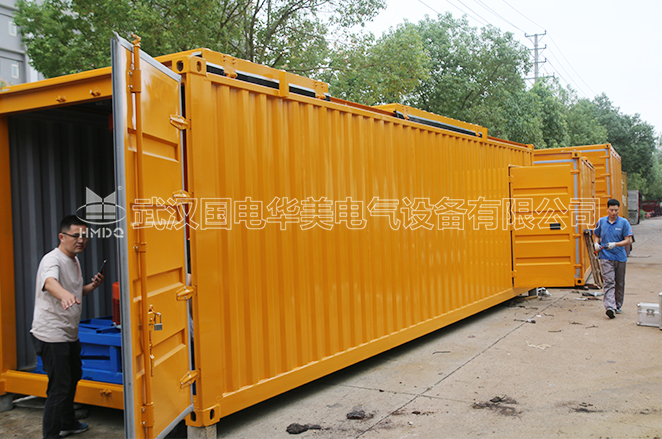

HMCXZW(JZ) 集装箱式无局放串联谐振试验系统 生产场景图

集装箱式无局放串联谐振试验系统

HMCXZW(JZ) 集装箱式无局放串联谐振试验系统


HMCXZW(JZ) 集装箱式无局放串联谐振试验系统 生产场景图

集装箱式无局放串联谐振试验系统
