高压电力试验设备解决方案

HMBP 无局放变频电源

产品简介

  1. 无局放变频试验电源具有抗电场力,在强电场干扰下,测量精度与控制保护满足要求。具有良好的磁屏蔽,元件、引线均采用高导磁材料屏蔽,无空间辐射。
  2. HMBP无局放变频电源采用光纤控制,隔离,很大程度保证了试验人员的安全;变频电源采用模块串并联的方式实现大电流、高电压的输出,极大程度地减小了电源体积、减轻了电源重量,非常便于现场试验,是电气设备的交流耐压试验和局放试验电源的理想选择。

功能特点

  1. 无局放变频电源装置采用线性功率放大的原理将可变频的标准正弦波信号,转化成大功率的试验电源,波形失真度小,局部放电量小于10pC满足局部放电耐压试验的需要。
  2. 无局放变频电源体积小、重量轻,可以移动,适合现场使用。
  3. 电源具有缺相保护、欠压保护、过压保护、温度保护、短路保护、过流保护、功效保护等多重保护措施。当任何一种保护动作时,电源立即将输出电压降为0同时断开主回路电源,确保试验安全。
  4. 控制仪与电源部分采用光纤连接,保证试验人员与高压完全隔离。
  5. 选用大风量风机和散热面积较大的散热器,同时采用合理的风道设计,保证电源在额定功率下长时间工作。

技术参数

  1. 供电电压和频率:三相380V±15%;50Hz(供电电源局部放电干扰水平小于20pC)
  2. 供电电源容量:大于60kVA
  3. 额定输出功率:50~300kW(输出有功功率)(可定制)
  4. 额定输出电压:0~350V,连续可调
  5. 额定输出电流:143A
  6. 输出相数:单相
  7. 输出波形:纯正正弦波
  8. 输出波形畸变率:≤1.0%
  9. 输出电压不稳定度:≤1.0%
  10. 冷却方式:强迫风冷
  11. 频率可调范围:20Hz~300Hz
  12. 输出频率分辨率:0.1Hz
  13. 输出频率不稳定度:≤0.5%
  14. 噪音水平:≤80dB
  15. 局部放电量:<5pC
  16. 允许运行时间:额定容量下允许运行时间≥1小时
  17. 允许温升:在额定负载下,连续工作180min,出风口温升≤45K

参考标准

GB1094.3-2003,IEC60076-3:2000

HMBP 无局放变频电源

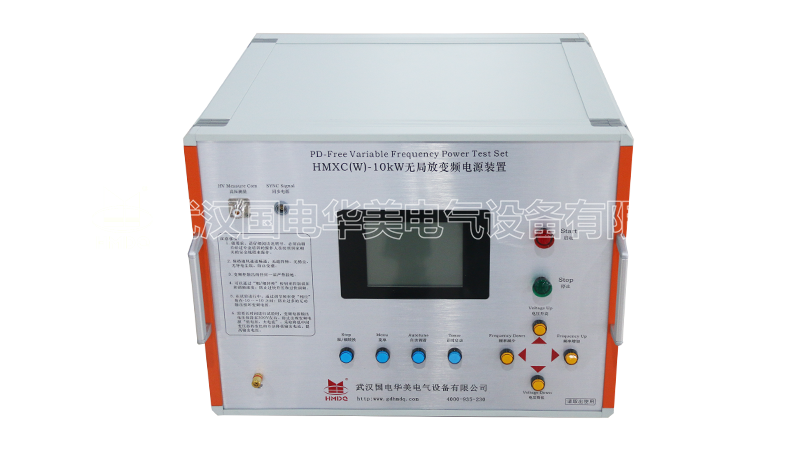

HMBP 无局放变频电源原图展示

无局放变频电源

HMBP 无局放变频电源

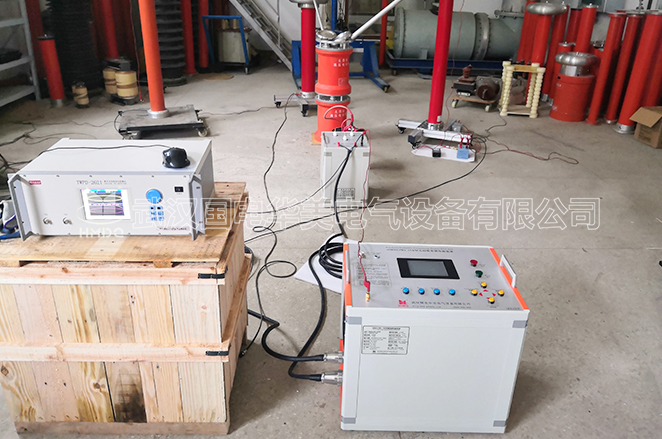

HMBP 无局放变频电源原图展示

无局放变频电源

HMBP 无局放变频电源

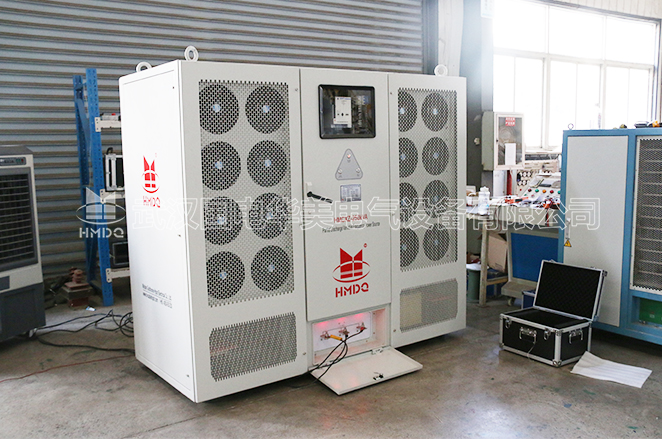

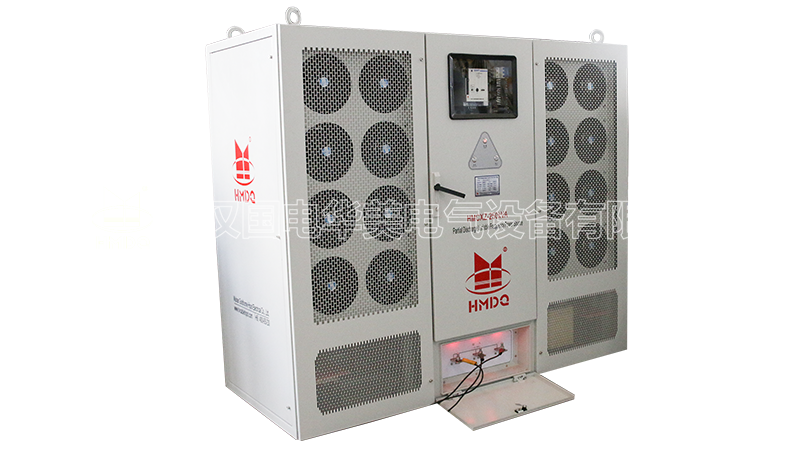

HMBP 无局放变频电源原图展示

无局放变频电源
