高压电力试验设备解决方案

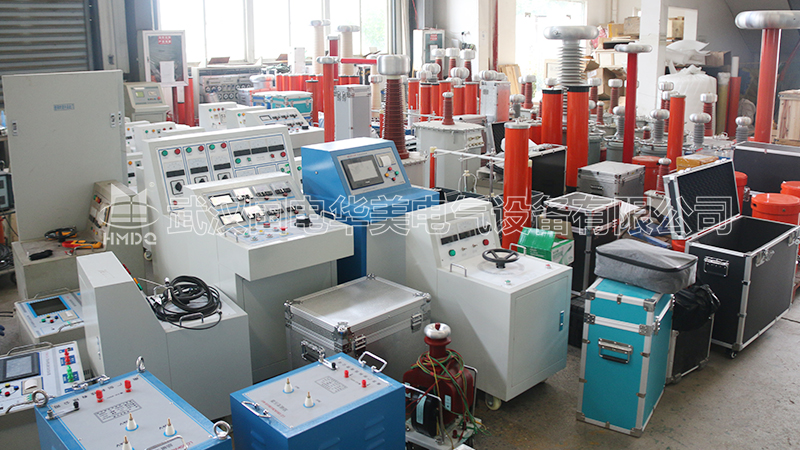

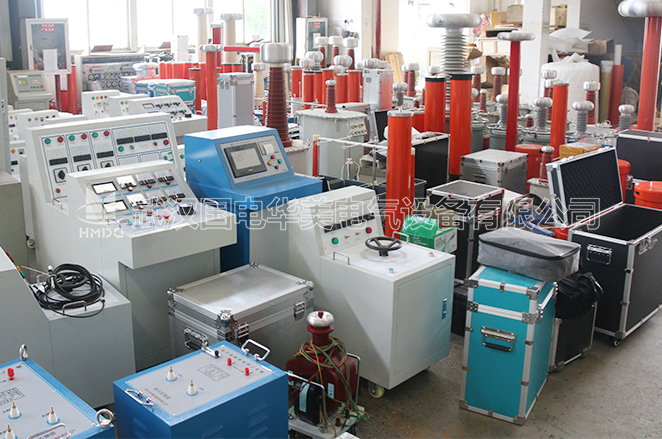

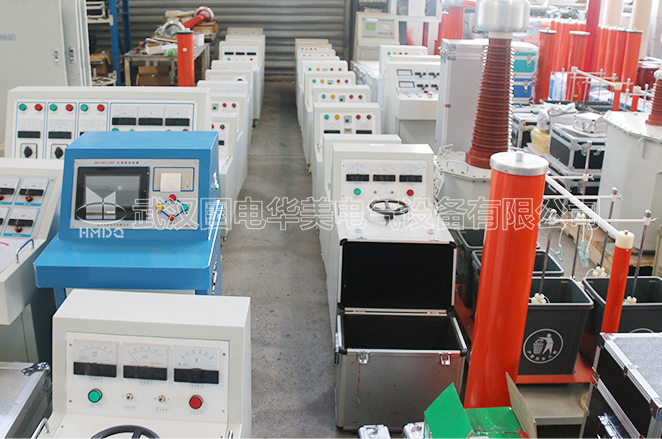

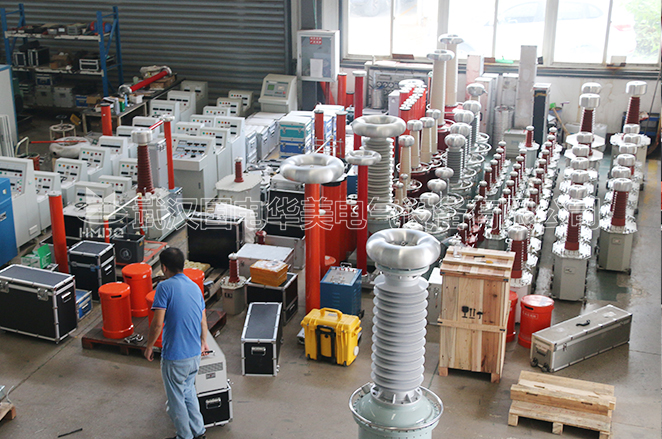

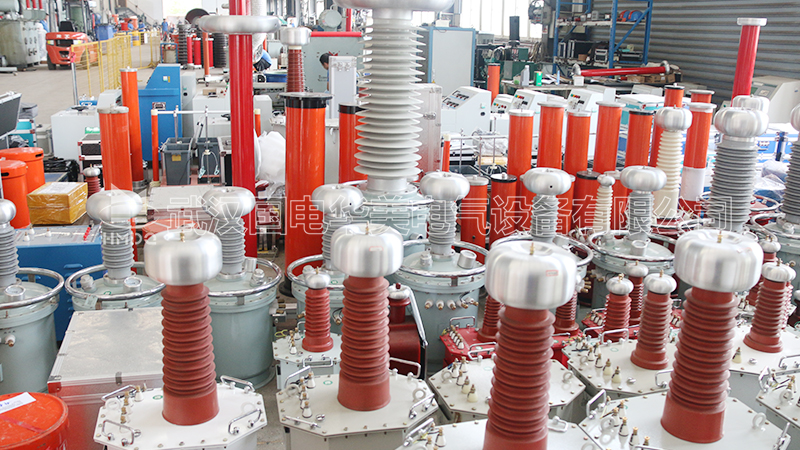

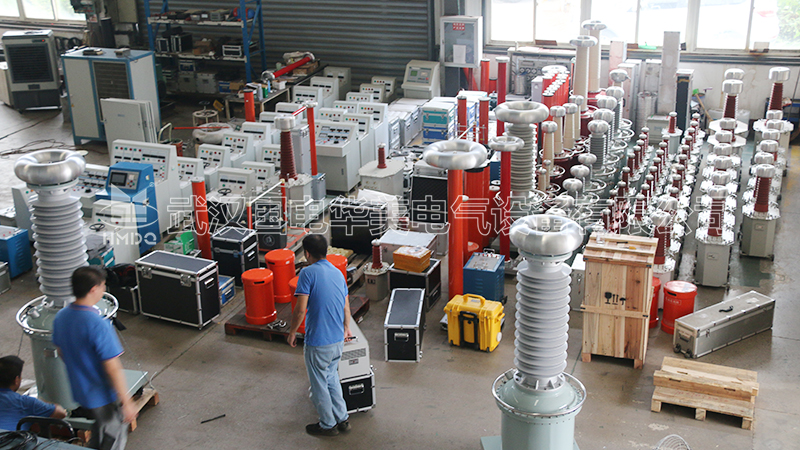

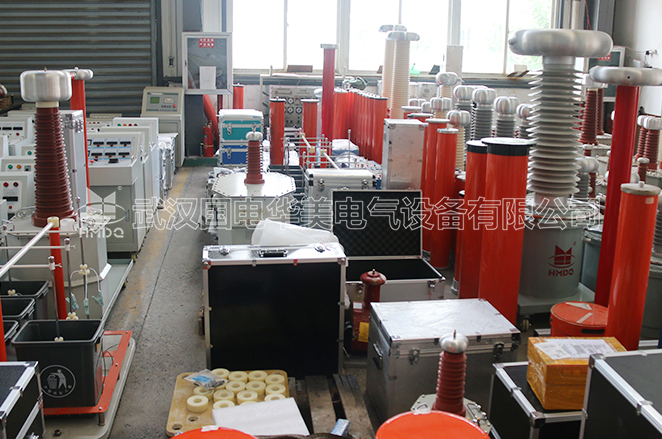

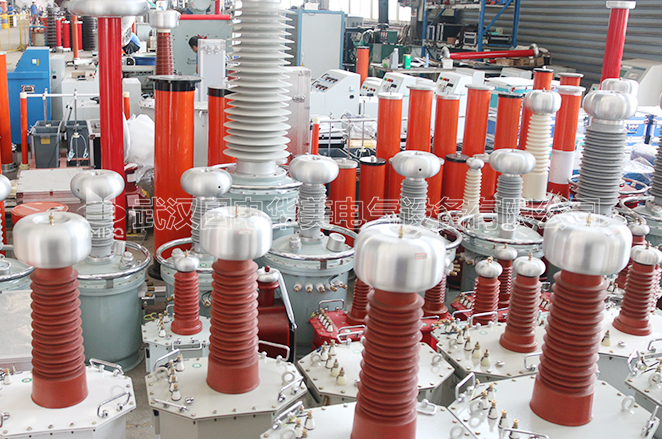

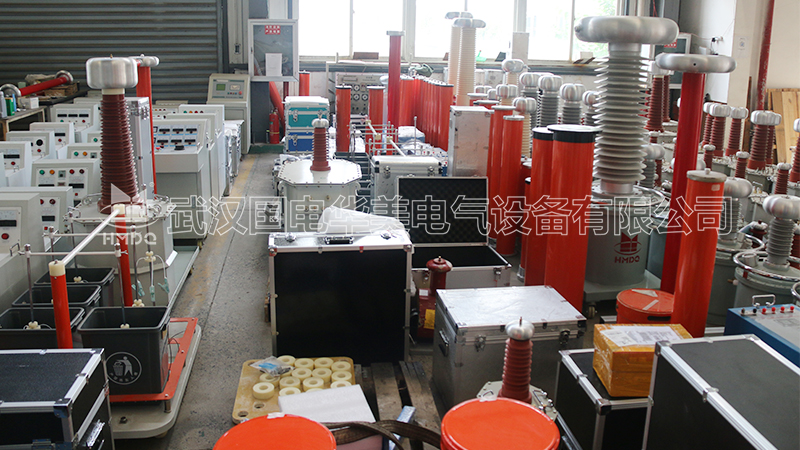

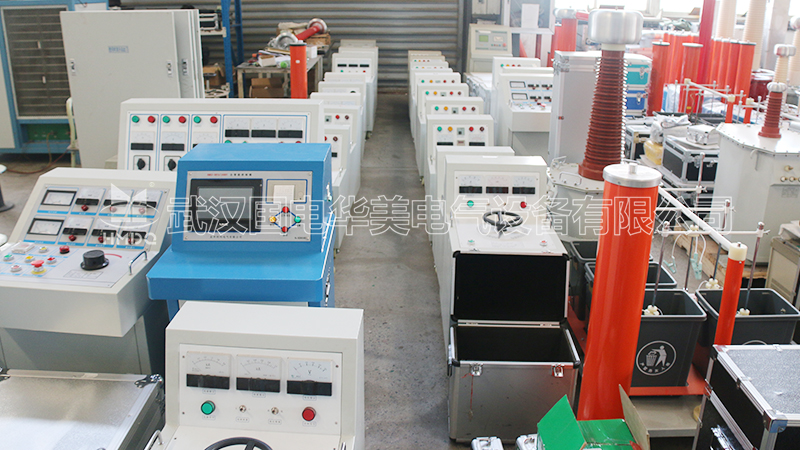

HMCS-2 承装修试 二级承试设备

产品简介

最新《承装(修、试)电力设施许可证管理办法》自2020年10月11日起施行。原国家电力监管委员会于2009年12月18日公布的《承装(修、试)电力设施许可证管理办法》(国家电力监管委员会令第28号)同时废止。特高压简单介绍新版的承装(修、试)承试类二级电力设施许可证所需施工机具设备选型指南。

取得二级承装(修、试)许可证,可以从事 330 kV以下电压等级电力设施的安装、维修或者试验活动。

需要了解承装、承修、承试电力设施许可证申请材料及填报规范,可以点击“申报规范”进行浏览。

功能特点

具备条件

取得二级承试类承装(修、试)电力设施许可证的,可以从事330kV以下电压等级电力设施的试验活动。申请人应当具备下列条件:

一、净资产

具有与开展承装(修、试)电力设施活动相适应的净资产,其所占总资产比例不低于15%。

二、技术负责人、安全负责人

申请一级至三级许可证的,分别拥有5年以上与所申请许可证类别相适应的电力设施安装、维修或试验管理工作经历,具有电力相关专业中级以上职称;其中申请一级许可证的,应具有电力相关专业高级职称。

三、专业技术及技能人员

申请一级至三级许可证的,电力相关专业技术人员分别不少于50人、30人和15人,其中具有中级以上技术任职资格的分别不少于30人、15人和5人;电力相关专业技能人员分别不少于60人、30人和20人,其中高压电工分别不少于30人、15人和10人。

四、申请一级至三级许可证的,除具备以上条件外,还应具有下列与申请的许可证类别和等级相适应的业绩:

1、申请一级至三级承装类许可证的,最近3年内应分别具有从事330(220)kV、110(66)kV、35kV以下10kV以上电压等级变(配)电及线路设施的安装活动业绩,且质量合格;在此期间从事电力设施安装业务的最高年度工程结算收入分别不少于2亿元、1亿元和3000万元。

2、申请一级至三级承修类或承试类许可证的,最近2年均应分别具有从事330(220)kV、110(66)kV、35kV以下10kV以上电压等级变(配)电及线路设施的维修或试验活动业绩。

技术参数

承试二级配置表


序号 机具设备名称 单位 数量 规格 规格型号
高压发生设备
1 直流高压发生器 1 DC:250kV/5mA ZGF-250kV/5mA
2 工频耐压试验装置 1 AC:10kVA/100kV GSB-10kVA/100kV
1 AC:5kVA/50kV YDJ-5kVA/50kV
3 变频串联谐振试验成套装置 1 2000kVA/400kV/5A
30~300Hz
HMCXZ-2000kVA/400kV
4 感应耐压试验装置 1 5kVA/360V
150Hz
SBF-5kVA/500V
电气测量仪器
1 高压介质损耗测试仪 2 1、介质测量精度为1%
2、电容量精度为0.5%
3、抗干扰变频
HMJS-V
2 回路电阻测试仪 2 DC:≥100A HMHL-100A
3 互感器伏安特性测试仪 1 2200V/5A HMFA-105
4 接地电阻测试仪 1 异频法 HMDW-5A
5 电容电感测试仪 1   HMRG-H
6 接地导通测试仪 1 DC:1A HMDT-10A
7 变压器直流电阻测试仪 2 DC:≥10A HMZZ-10A
8 变压器变比测试仪 1 数字式0.5级 HMBC-H
9 变压器绕组变形测试仪 1 频响法 HMBX-H
10 有载分接开关测试仪 1 I≧1A HMBYC-3000
11 断路器特性测试仪 2   HMGK-III
12 氧化锌避雷器阻性电流测试仪 1   HMYB-3H
13 三相继电保护测试仪 2 三相电压电流各2组 HM-1200
14 输电线路参数测试仪 1 异频法 HMXL-Y
15 雷击计数器校验仪 1   HMFZ-III
16 绝缘电阻测试仪 2 DC:0~5000V 200G(Ω)
短路电流≥5mA
GM-5kV
油、气试验仪器
1 SF6检漏仪 1 灵敏度1ppmv XP-1A
2 SF6气体微水测试仪 1   HMWS-V
3 SF6气体密度校验仪 1 精度0.2级
压力范围0~1.0Mpa
HMMD-H
4 绝缘油色谱仪 1   HMYSP-H
5 绝缘油闭口闪点仪 1   HMYBS-H
6 绝缘油微水仪 1 PPM级 HMYWS-H
7 绝缘油酸值测定仪 1   HMYSZ-H
8 绝缘油PH测定仪 1
9 绝缘油自动介质损耗测量仪 1   HMYJS-H
10 绝缘油介电强度测试仪 1   HMJY-80B
常用仪器仪表
1 兆欧表 2 DC:2500V HM2671
2 兆欧表 2 DC:500V HM2670
3 数字式双钳相位伏安表 2 测量电流1mA~5A SMG2000B
