高压电力试验设备解决方案

HM35B 手持式电能质量分析仪

产品简介

功能特点

1.安全可靠
电压输入采用高电压隔离模块(2000V、响应时间≤2μS),电流输入采用交电流钳(0~50KHz,0~5Arms)使输入信号和测量系统安全隔离。这样不仅在使用上安全、可靠和方便,而且大大提高了抗干扰能力。
2.使用方便
便携式结构,尺寸小、重量轻、一个人即可携带仪器到现场测试;内置高性能锂电池,无需外接电源。
3.精度高
谐波符合国标A级仪器要求。对谐波、三相不平衡度、闪变和波动均采用基准算法,无近似计算,采用高精度A/D(16位),同时采样,采集速率12.8 kHz。
4.软件功能强
采用DSP+ARM+CPLD内核,处理速度快,软件功能丰富,使GL-35B适用于复杂的测试工作和数据处理工作,大大提高了测试效率和水平。
5.通讯接口
提供USB接口,便于与笔记本电脑进行通讯传输数据。
6.测试参数多
系统频率、电网谐波、三相电压不平衡度、电压波动与闪变、电压偏差、电压基波有效值和真有效值、电流基波有效值和真有效值、基波有功功率、有功功率、基波视在功率、2-63次谐波、真功率因数等全部电能质量五大国标规定的参数。
7.大容量存储
内置32MB内存,用户可以配置不同的保存时间步长,有5秒钟、15秒钟、30秒钟、1分钟、2分钟、5分钟、15分钟、30分钟等。

技术参数

测量范围 45~55Hz,中心频率50Hz,
测量条件:信号基波分量不小于80%F.S.
测量误差 ≤0.01Hz
输入电压量程 10-480V
输入电流量程 5A,其他量程可以根据用户要求选配
基波电压和电流幅值 基波电压允许误差≤0.2%F.S.
基波电流允许误差≤0.2%F.S.
基波电压和电流之间相位差的测量误差 ≤0.5°
谐波电压含有率测量误差 ≤0.1%
谐波电流含有率测量误差 ≤0.2%
三相电压不平衡度误差 ≤0.2%
三相电流不平衡度 ≤0.5%
功率、功率因数 ≤0.5%
闪变 0.5%
电压波动 5%
装置接口(扩展功能) GPS硬对时,IRIG-B码对时或者秒脉冲对时信号
工作时间 内部电池可以连续工作5小时
外形尺寸(mm) 300×225×135(长×宽×高)
重量 0.5kg

参考标准

GB/T 12325-2008、GB/T 14549-1993

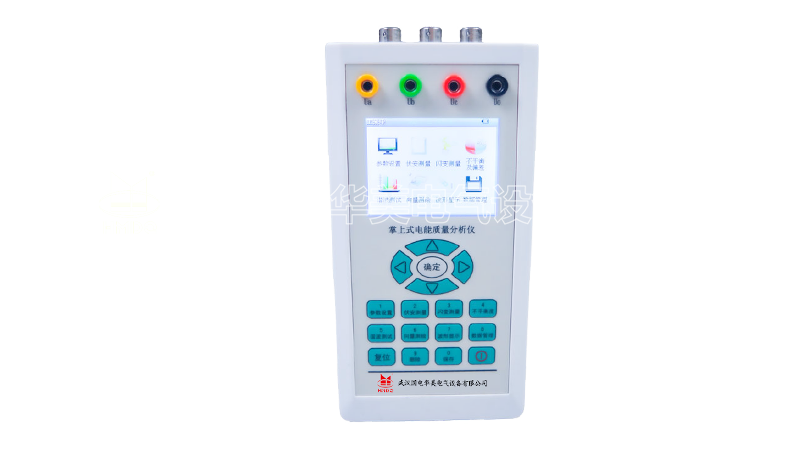

HM35B 手持式电能质量分析仪

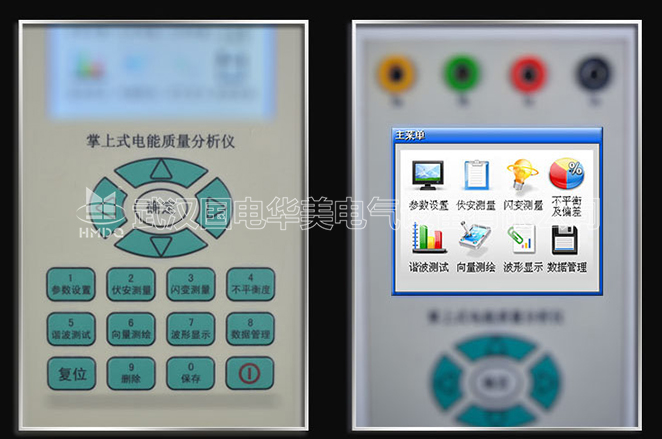

HM35B 手持式电能质量分析仪 显示屏菜单栏展示

手持式电能质量分析仪

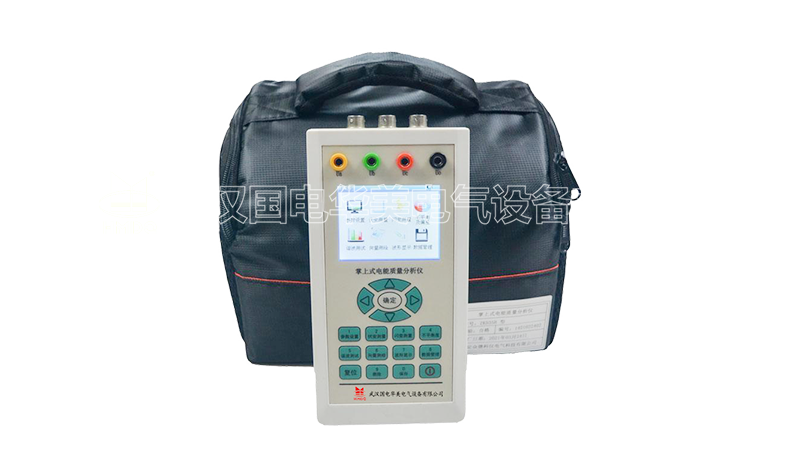

HM35B 手持式电能质量分析仪

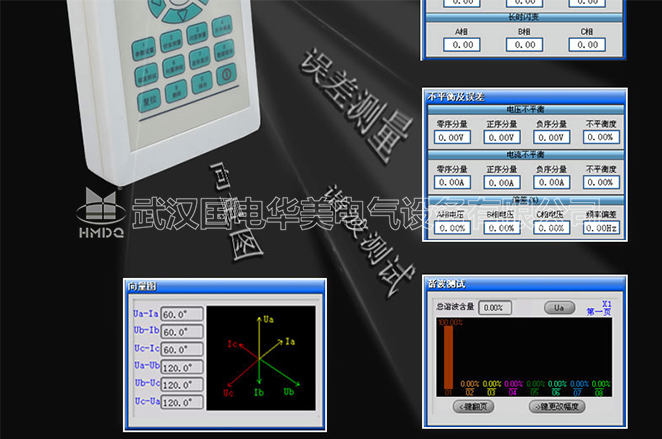

HM35B 手持式电能质量分析仪 显示屏图表展示

手持式电能质量分析仪

HM35B 手持式电能质量分析仪


HM35B 手持式电能质量分析仪 细节展示

手持式电能质量分析仪
