高压电力试验设备解决方案

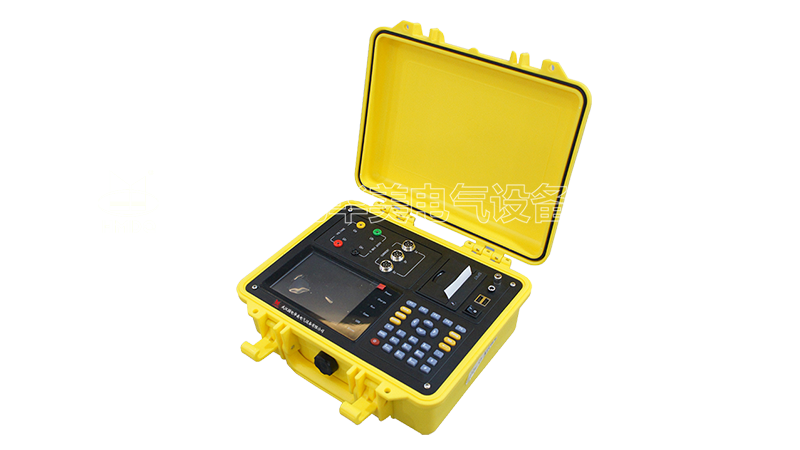

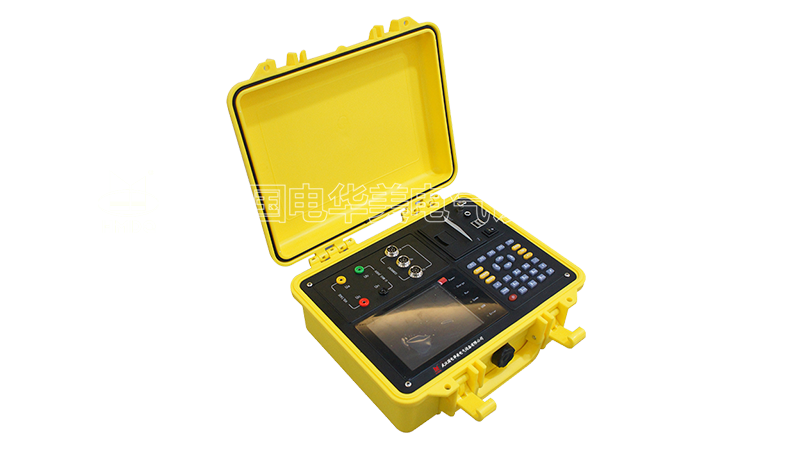

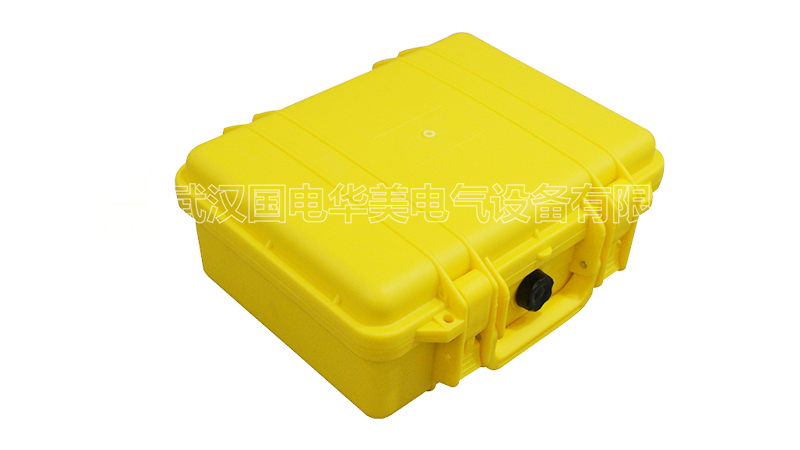

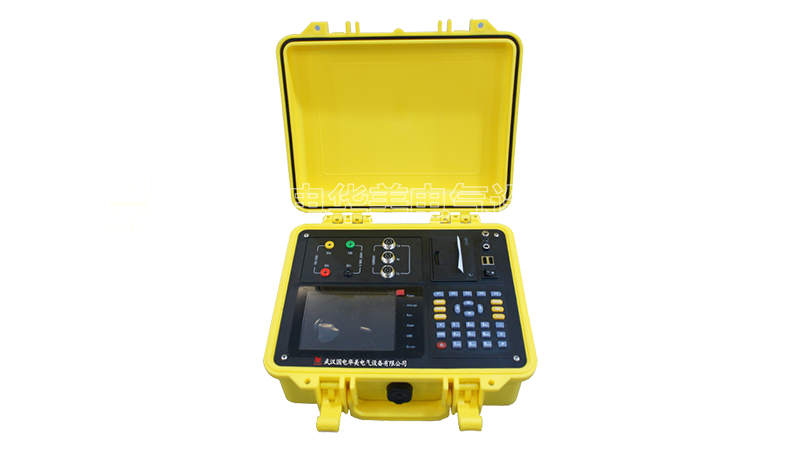

HMDX 便携式电能质量分析仪

产品简介

现代工业、商业及居民用户的用电设备对电能质量更加敏感,对供电质量提出了更高的要求。目前,谐波、电磁干扰、功率因数降低已并列为电力系统的三大公害。 当电网的电能质量被干扰或污染,达不到国家相关标准时,就得有针对性地对电网进行电能质量改善。要了解电网电能质量的实际情况,就必须有相应的设备对其进 行测试分析,针对国内的实际情况,我公司适时开发研制了适合国情的专业电能质量分析仪器。下面就电能质量分析仪的具体性能、参数、使用方法进行详细说明。
产品别称:
便携式电能质量分析仪、电能质量分析仪、电能表校验仪、电能质量测试仪、智能电能质量分析仪、数字电能质量分析仪、电能质量监测仪

功能特点

  1. 仪器是专门用于检测电网中发生波形畸变、谐波含量、电压波动与闪变和三相不平衡等电能质量问题的高精度测试仪器;同时还具备电参量测试、矢量分析的功能。
  2. 可精确测量电压、电流、有功功率、无功功率、相角、功率因数、频率等多种电参量。
  3. 可显示被测电压和电流的矢量图,用户可以通过分析矢量图得出计量设备接线的正确与否。
  4. 内置大容量数据存储器,按1分钟的时间间隔可连续存储18个月以上,能满足长期监测试验点的需要。
  5. 仪器具备USB接口,可方便的将数据直接拷贝到后台管理计算机。
  6. 仪器可配备微型打印机,随时将现场测试数据打印出来。
  7. 与功能强大的数据管理软件配合,可将实时采样数据直接上传到后台管理计算机,在后台进行更全面、更迅速的处理。
  8. 具备万年历、时钟功能,实时显示日期及时间。可在现场检测的同时保存测试数据和结果,并通过串口上传至计算机,通过后台管理软件(选配件)实现数据微机化管理,具备强大的报表功能。
  9. 采用大屏幕进口彩色液晶作为显示器,中文操作界面并配有汉字提示信息、多参量显示的液晶显示界面,人机对话界面友好。
  10. 5分钟无操作液晶显示自动关闭,以便最大程度的延长电池工作时间。
  11. 导电硅胶按键,手感好、寿命长、设计合理、操作方便。
  12. 内置大容量、高性能锂离子充电电池,充满电连续工作10小时以上。
  13. 体积小、重量轻,便于携带,既可用于现场测量使用,也可用做实验室的标准计量设备。
  14. 可设置不同的存储间隔时间,按设置的时间间隔连续存储数据。

技术参数

1、输入特性:电压测量范围:0~200V~800V两档。
电流测量范围:钳形互感器;0.05~5A~25A(标配)10A~100A~500A(选配)
相角测量范围:0~359.99°。
频率测量范围:45~55Hz。
电压通道数:三通道(UA、UB、UC)。
电流通道书:三通道(IA、IB、IC)。
最大谐波分析次数:64次。
1分钟间隔最大连续存储周期:18个月。
2、准确度:电参量测量部分:
电压:±0.2%频率:±0.001Hz电流、功率:±0.5%(钳形互感器±1.0%)相位:±0.1°(钳形互感器±0.2°)
电能质量部分:
基波电压允许误差:≤0.5%F.S.基波电流允许误差:≤1%F.S.基波电压和电流之间相位差的测量误差:≤0.2°谐波电压含有率测量误差:≤0.1%谐波电流含有率测量误差:≤0.2%三相电压不平衡度误差:≤0.2%电压偏差误差:≤0.2%电压变动误差:≤0.2%
3、工作温度:-10℃~+40℃
4、充电电源:AC100V~220V、频率45Hz-55Hz
5、主机功耗:≤3VA
6、电池最大工作时间:≥10小时
7、绝缘:
⑴、电压、电流输入端对机壳的绝缘电阻≥100MΩ。
⑵、工作电源输入端对外壳之间承受工频1.5KV(有效值),历时1分钟实验。

参考标准

GB/T 19862-2005

HMDX 便携式电能质量分析仪

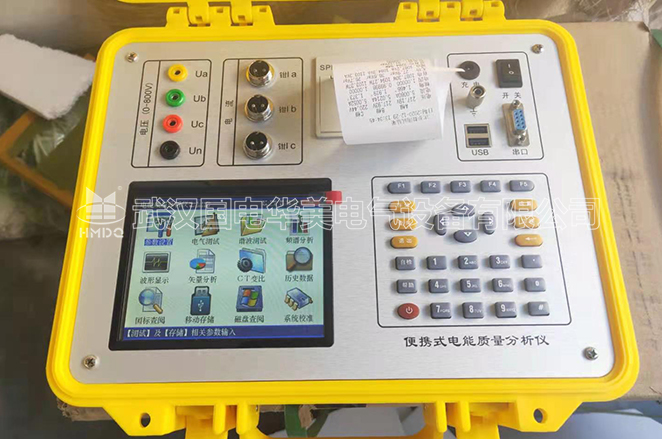

HMDX 便携式电能质量分析仪 原图实拍

便携式电能质量分析仪
