高压电力试验设备解决方案

HM30C 三相电能表现场校验仪

产品简介

HM30C多功能三相电能表现场校验仪是适用于现场或实验室的新型、综合性仪表,集电能表校验、谐波测试、电能表接线检查等功能于一身。是一款难得的高性价比仪器。
融合了我公司多年从事电能表校验仪的经验,结合了多方客户的宝贵建议,秉承了公司的一贯优良品质。

功能特点

  1. 采用以高速浮点DSP处理器为核心的多处理器组合工作, 6通道同步保持16位ADC转换器,保证电压电流的同步计算。
  2. 采用8.4寸800×600分辨率工业级TFT液晶屏,显示清晰、美观、信息量大,可在一屏内完成被校表参数的设置、电参测量、误差测试、向量图等功能。
  3. 采用按键和触摸屏结合的人机交互方式,操作方便。
  4. 具有144种错误接线判别(三相三线48种、三相四线96种)功能,并用文字准确清晰描述错误信息。
  5. 可以测试电网中三相电压、电流的2~51次谐波含量以及总的谐波含量,并用柱形图直观显示出来。
  6. 可以显示电压、电流各通道的波形。
  7. 内置电流互感器小2mA启动,在高供高计时,可空载进行电能表错接线判别。
  8. 内置大容量Flash存储空间,USB通讯接口,可以即插即用上传测试数据。
  9. 测试无盲区,可以测量国内外所有种类的电能表。
  10. 可以采用多种工作供电模式,既可以市电供电,也可以使用现场测试线路供电。

技术参数

电压测试范围 AC 30~450V
电流测试范围 内置电流互感器:5A
钳形电流互感器:可选5A、50A、100A、500A、1500A等
频率测试范围 45Hz~65Hz,准确度:±0.01%
相位测量范围 -180°~+180°,准确度:±0.05
电压、电流准确度 电压±0.05%
内置电流互感器:±0.05%;钳形电流互感器±0.2%
有功功率、有功电能准确度 内置电流互感器:0.05级
钳形电流互感器:0.2级
无功功率、无功电能准确度 内置电流互感器:0.1级
钳形电流互感器:0.5级
输入阻抗 电压输入阻抗≥300kΩ
电流输入阻抗≤0.01Ω
24小时变差 ≤±0.01%
功耗 <15W
工作电源 AC45~450V
工作环境 温    度:-25℃~+45℃
相对湿度:40%~95%
外形尺寸 320×260×140mm3
重量 3kg
本仪器的低频电能脉冲常数(p/kW·h)
量程 内置5A互感器 5A钳表 50A钳表 100A钳表 500A钳表 1500A钳表
CL 2000 2000 200 100 20 9
本仪器的高频电能脉冲常数(p/kW·h)
量程 内置5A互感器 5A钳表 50A钳表 100A钳表 500A钳表 1500A钳表
CH 1×107 1×107 1×106 5×105 1×105 1×104

参考标准

DL/T 826-2002,DL/T 448-2016

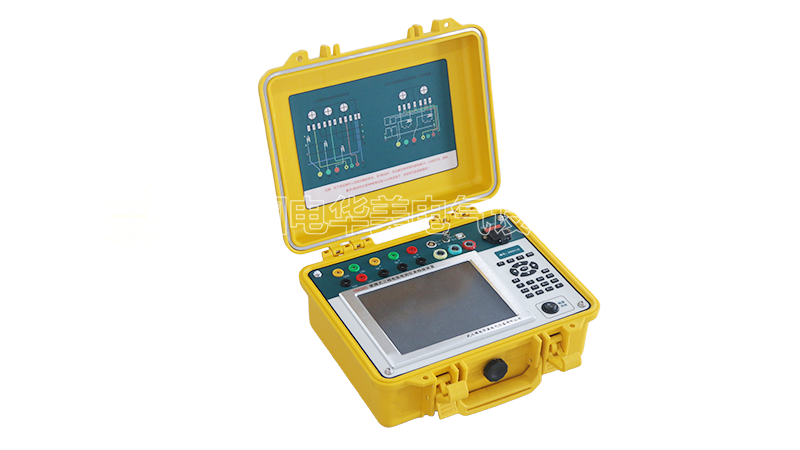

HM30C 三相电能表现场校验仪

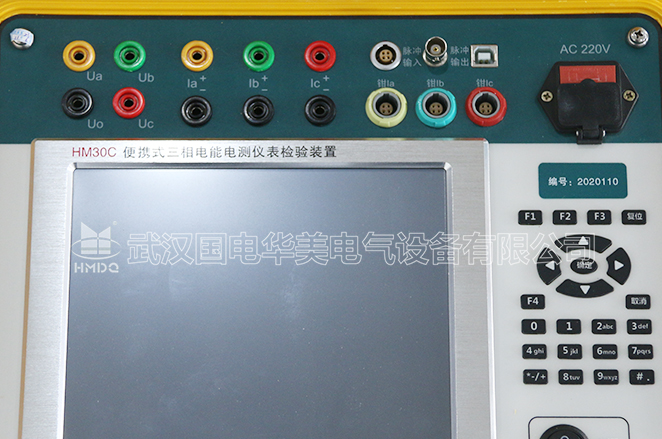

HM30C 三相电能表现场校验仪 操作面板展示

三相电能表现场校验仪

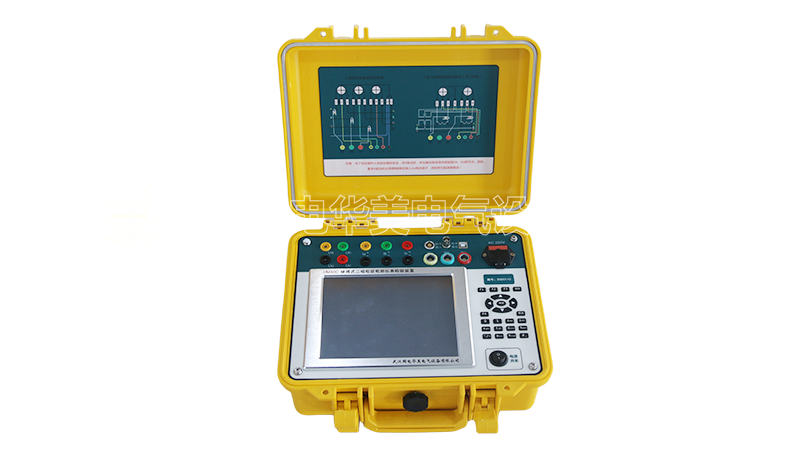

HM30C 三相电能表现场校验仪

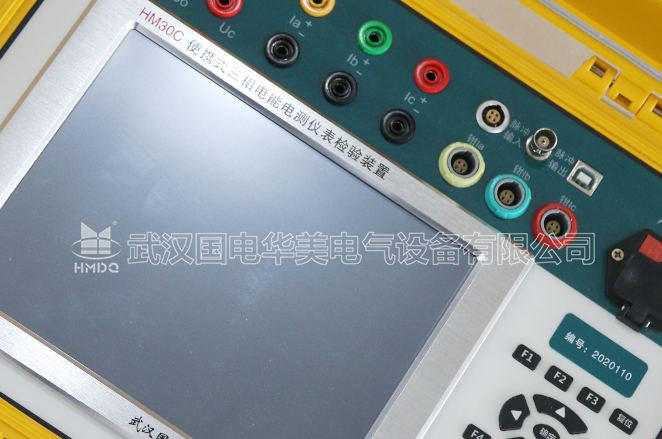

HM30C 三相电能表现场校验仪 操作面板展示

三相电能表现场校验仪

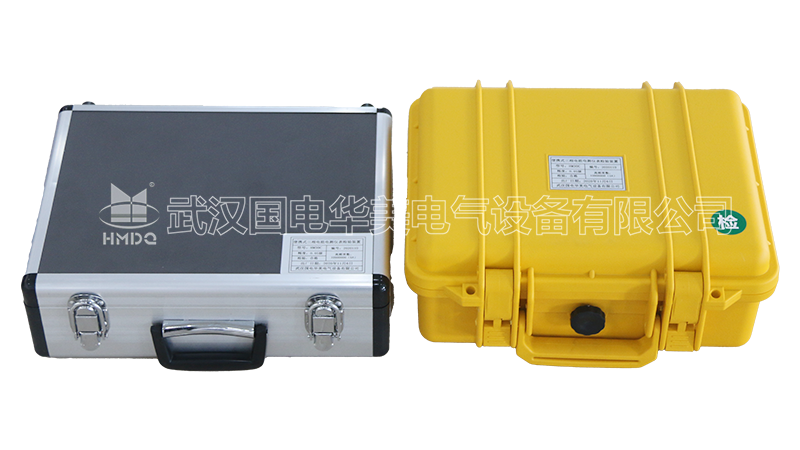

HM30C 三相电能表现场校验仪


HM30C 三相电能表现场校验仪 操作面板展示

三相电能表现场校验仪
