HM301B 三相多功能表校验装置

产品简介

HM301B 三相多功能表校验装置是采用现代测试,DDS波形合成,高速数字处理器( DSP ),复杂可编程逻辑阵列( CPLD ),大规模集成功放,嵌入式计算机系统等技术而设计。适用于电能表(选配),交直流指示仪表的检定和校准,是电力系统用于电力产品检定和校准的理想设备。

功能特点

  1. 将系统、测量和信号产生集成在一个模块上,产品集成度高,故障率低,体积小,重量轻,响应速度快,效率高,可靠性高,功能强,输出功率大,标准源输出。
  2. 采用独创操作系统,开机立即显示测试画面,无需导引程序,响应速度快,工作效率高。
  3. 视窗和按键操作结合(二功能兼备),操作具有多样性,可适用于不同人群和习惯,操作简单。
  4. 内含交直流标准源,可直接检定各种交直流指示仪表。
  5. 可自动检定各种电能表(选配)和指示仪表的各项指标。
  6. 电压,电流,功率,相位,频率,谐波均采用优越闭环输出,设置点一次到位,软件调整,使用方便。
  7. 电压,电流,相位设有丰富常用实用点,操作简单,一点到位,使用便捷效率高。
  8. 备有数字旋转编码器调节,使用便捷,简单。
  9. 输出电压,电流和功率均为高精度,高稳定度标准源,软件校准。
  10. 输出标准谐波2~31次,可单次或任意叠加多次谐波输出。
  11. 三相电压之间,三相电流之间,各相电压和电流之间可任意移相,因此也可模拟各种电力故障输出。
  12. 具备三相频率独立设置,分相变频。
  13. 备有多重报警和保护功能,故障自行检测,并显示故障类型和部位,使用安全可靠。
  14. 备有接口和软件,接口协议开放,用户可自行编程控制仪器。
  15. 可支持国内同类产品操作软件使用。

技术参数

交流模拟量输出
交流电压输出 量限 100V、 57.735V、 380V、 220V
  调节范围 0~120%
  调节细度 0.002%
  准确度 0.05%
  稳定度 0.01%/2min
  失真度 ≤0.1%(非容性负载)
  输出负载 每相30VA
交流电流输出 量限 5A、2A、1A、20A
  调节范围 (0-120)%
  调节细度 0.002%RG
  准确度 0.05%RG
  稳定度 0.01%/2min
  失真度 ≤0.1%(非容性负载)
  输出负载 每相25VA
功率输出 有功准确度 0.05%RG
  无功准确度 0.1%RG
  稳定度 0.01%/2min
相位输出 调节范围 0°~359.99°
  分辨率 0.01°
  准确度 0.05°
功率因数 调节范围 -1~0~+1
  分辨率 0.0001
  准确度 0.05%
频率 调节范围 45Hz~65Hz
  分辨率 0.001Hz
  准确度 0.002Hz
三相电压、电流对称度和相位对称度 电压、电流对称度 <0.02﹪
  相位对称度 0.05°
电压电流谐波输出 谐波次数 2~31次
  谐波含量 0~39%
  谐波相位 0°~359.99°可调
  准确度 2~14次2%  5~31次5%
直流输出(选配功能)
直流电压 电压量程 75mV、10V、100V、300V、600V
  输出范围 0~120%
  准确度 0.05%  (75mV:0.1%)
  稳定度 0.01%/1min
  纹波含量 ≤0.5%
  调节细度 0.002%RG
  输出负载 10VA
直流电流 电流量程 20mA、10mA、1mA
  输出范围 0~120%
  准确度 0.05%
  稳定度 0.01%/1min
  纹波含量 ≤0.5%
直流测量(选配功能)
直流电流测量 测量范围 0~24mA
  准确度 0.05%
直流电压测量 测量范围 0~12V
  准确度 0.05%
电能脉冲量(选配功能)
脉冲输出 有源脉冲输出 电平5V±5%,输出电流100mA
最大脉冲频率:5kHz
脉冲输入 有源脉冲输入 电平5V±5%,输入电流1mA
最大脉冲频率:5kHz
环境条件
工作温度 0℃~40℃
相对湿度 ≤85%
储存条件 -30℃~60℃
其他
工作电源 AC220V±15%
体积 450×440×132㎜,重量:20㎏

参考标准

DL/T 826-2002,DL/T 448-2016

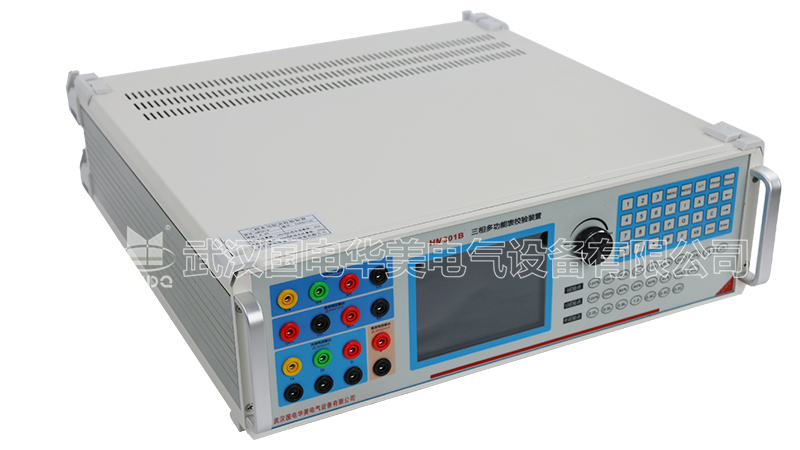

HM301B 三相多功能表校验装置

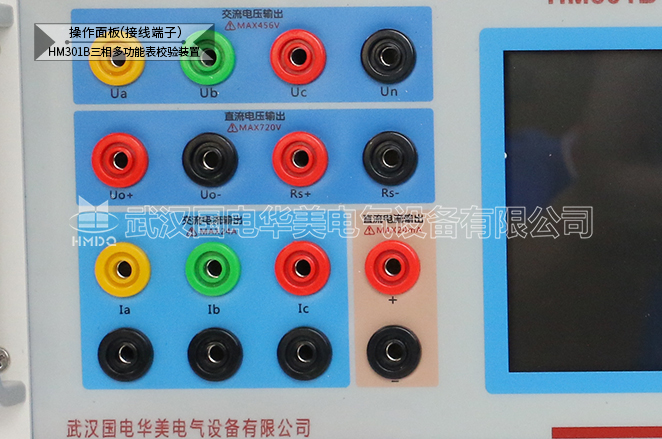

HM301B 三相多功能表校验装置 操作面板细节展示

三相多功能表校验装置

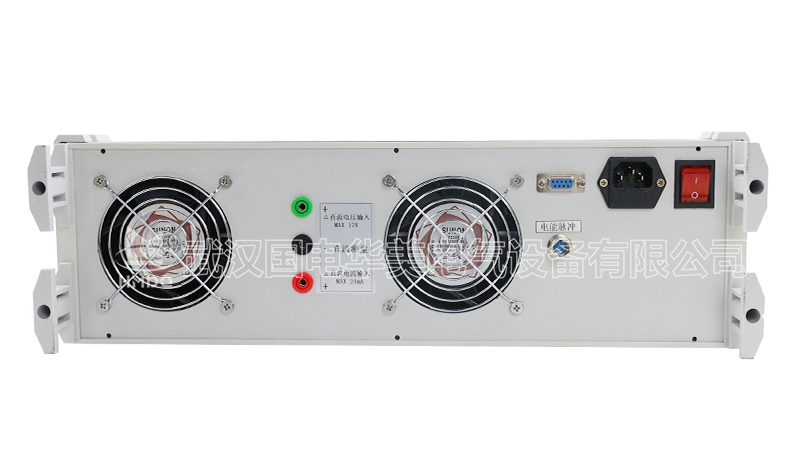

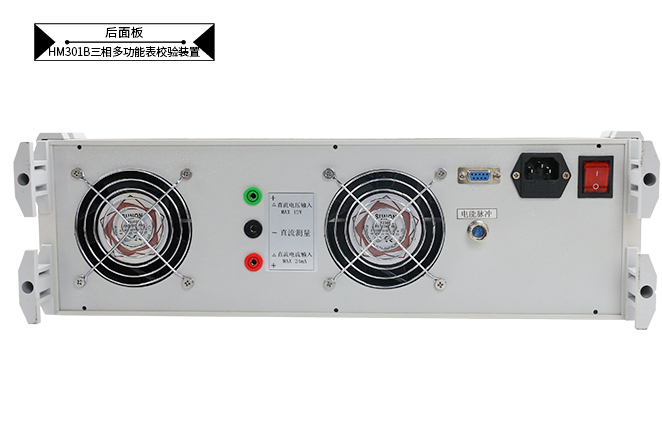

HM301B 三相多功能表校验装置

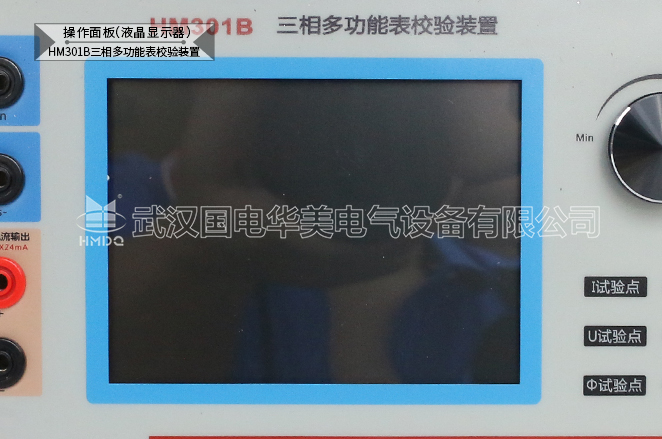

HM301B 三相多功能表校验装置 操作面板细节展示

三相多功能表校验装置

HM301B 三相多功能表校验装置


HM301B 三相多功能表校验装置 操作面板细节展示

三相多功能表校验装置

HM301B 三相多功能表校验装置


HM301B 三相多功能表校验装置 操作面板细节展示

三相多功能表校验装置
