HM2000B 数字型双钳相位伏安表

产品简介

HM2000B数字双钳相位伏安表是专为现场测量电压、电流及相位而设计的一种高精度、低价位、便携手持式、双通道输入测量仪器。用该表可以很方便地在现场测量U-U、I-I及U-I之间的相位,判别感性、容性电路及三相电压的相序,检测变压器的接线组别,测试二次回路和母差保护系统,读出差动保护各组CT之间的相位关系,检查电度表的接线正确与否等。

功能特点

1.结构精巧,使用方便
手持式结构;
在10mA-10A电流范围内,3V-500V电压范围内测量相位时不用断开电路和更换量限;
开关功能及布局合理,转动开关即可读出被测电压、电流及其相位。
2.分辨率高
电流分辩率达0.1mA;电压分辩率0.1V。
3.低功耗
该相位表微功耗设计,且具有电池电压检测功能。

技术参数

1.1 参比工作条件
(a)环境温度:(23±5)℃
(b)环境湿度:(45~75)% RH
(c)被测信号波形:正弦波、β=0.02
(d)被测信号频率:(50±0.2)Hz
(e)被测载流导线在钳口中的位置:任意
(f)测量相位时被测信号幅值范围:100~220V、0.5A~1.5
(g)外参比频率电磁场干扰:应避免
1.2 基本误差极限
1.2.1 交流电压(见表1)


表1:交流电压测量误差

量限

分 辨 率

基本误差极限

20V

0.01V

±(1.2%RD+2)

200V

0.1V

±(1.0%RD+2)

500V

1V

±(1.2%RD+2)

1.2.2 交流电流(见表2)

表2:交流电流测量误差

量限

分 辨 率

基本误差极限

200mA

0.1mA

±(1.0%RD+2)

2A

1mA

10A

10mA

1.2.3 相位
U-U、U-I、I-I(见表3)

表3:工频相位测量误差

范围

分辨率

基本误差极限

0~360°

±3°


测U1-U2相位时电压输入回路阻抗:40KΩ
二、 工作误差
2.1 额定工作条件
(a)环境温度:(0~40)℃
(b)环境湿度:(20~80)% RH
(c)被测信号波形:正弦波、β=0.05
(d)被测信号频率:(50±0.5)Hz
(e)被测载流导线在钳口中的位置:任意
(f)测量相位时被测信号幅值范围
测U1-U2相位时:30V~500V
测I1-I2 相位时:10mA~10.00A
测U1-I2 或 I1-U2 相位时:10V~500V、10mA~10.00A
(g)外参比频率电磁场干扰:应避免
2.2 额定工作误差极限
在 1.1 所述额定工作条件下,各被测量的额定工作误差极限不超过相应基本误差极限的两倍。

参考标准

GB/T 7676.5-2017

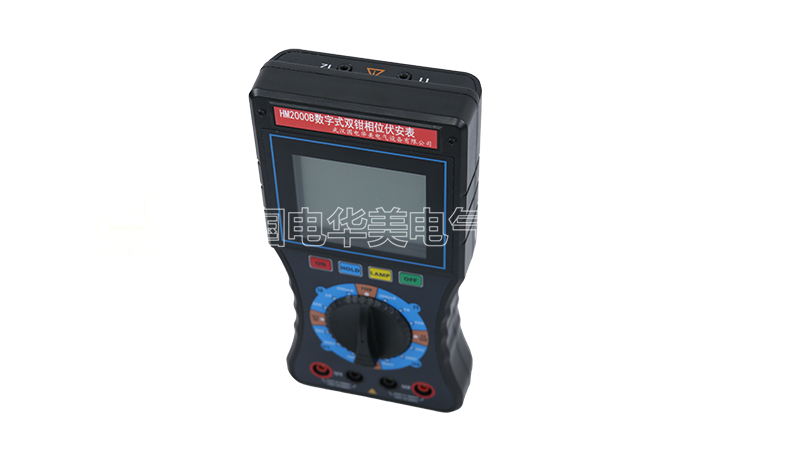

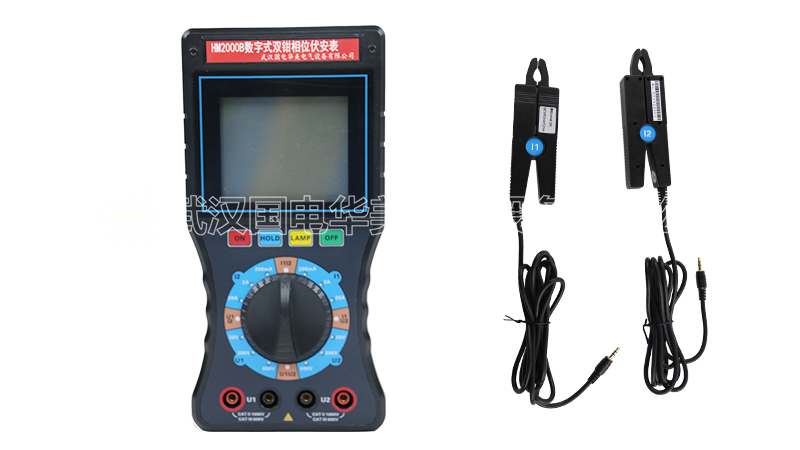

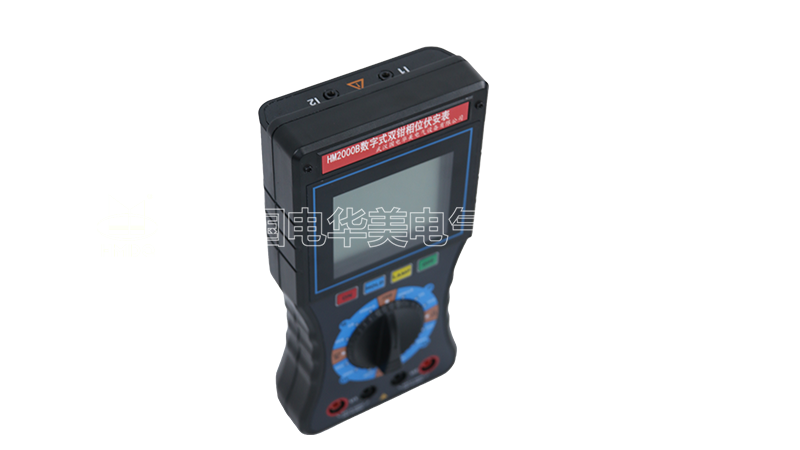

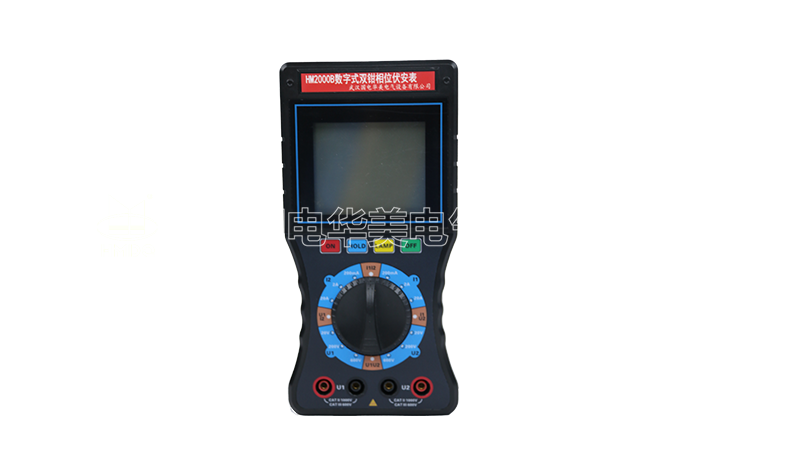

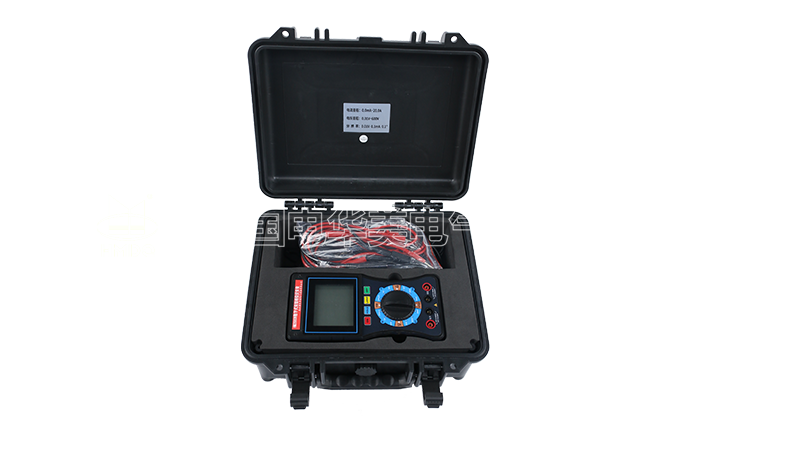

HM2000B 数字型双钳相位伏安表

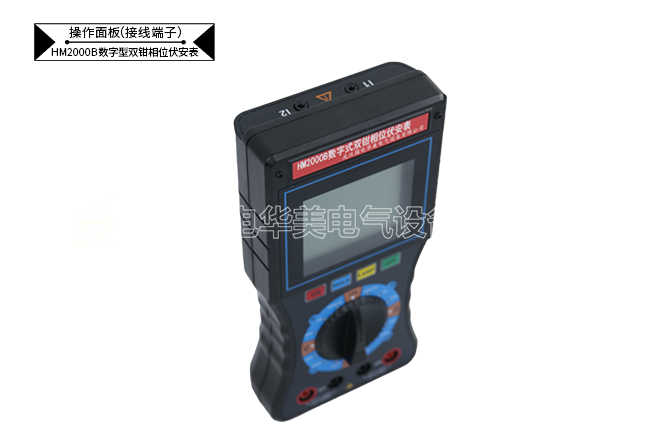

HM2000B 数字型双钳相位伏安表 细节图展示

数字型双钳相位伏安表

HM2000B 数字型双钳相位伏安表

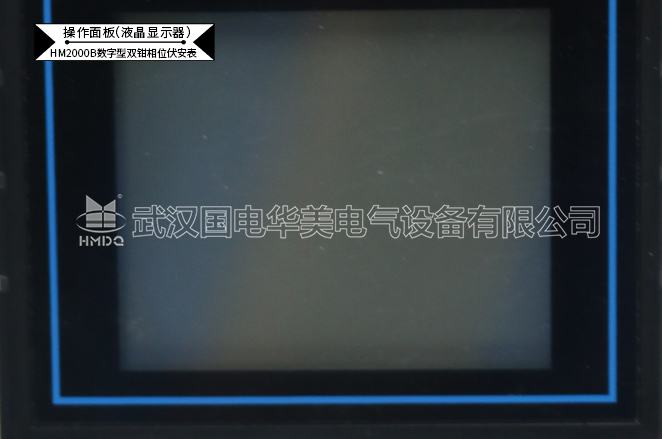

HM2000B 数字型双钳相位伏安表 细节图展示

数字型双钳相位伏安表

HM2000B 数字型双钳相位伏安表


HM2000B 数字型双钳相位伏安表 细节图展示

数字型双钳相位伏安表
