高压电力试验设备解决方案

HM6080 高压开关动特性测试仪

产品简介

随着社会的发展,人们对用电的安全可靠性要求越来越高,高压断路器在电力系统中担负着控制和保护的双重任务,其性能的优劣直接关系到电力系统的安全运行,机械特性参数是判断断路器性能的重要参数之一。

断路器测试仪是本公司为适应各种高压开关动作特性测试的需要,开发研制的专用仪器,能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。仪器采用大屏幕显示,汉字提示人机对话的方式操作,汉字显示结果并打印输出,具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点。

功能特点

性能

  1. 时间:12个断口的固有分、合闸时间,同相同期、相间同期。
  2. 重合闸:每断口的合-分,分-合,分-合-分过程时间:一分时间、一合时间、二合时间、金短时间、无电流时间值。
  3. 弹跳:每断口的合闸弹跳时间,弹跳次数,弹跳过程,弹跳波形;每断口的分
  4. 闸反弹幅值。
  5. 速度:刚分、刚合速度,最大速度,时间-行程特性曲线。
  6. 行程:总行程,开距,超行程,过冲行程,反弹幅值。
  7. 电流:分、合闸线圈的分、合闸电流值、电流波形图。
  8. 储能:在仪器的设置界面,打开电压调整功能后,屏幕显示当前电压值。上下键细调,左右键粗调。调整到所需电压后,保持这个界面不动,打开储能开关,就有输出。
  9. 动作电压:机内提供DC20~256V/15A数字可调断路器动作电源,自动完成断路器
  10. 的低电压动作试验,测量断路器的动作电压值。
特点
  1. 适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。
  2. 超强的抗干扰能力,在500KV变电站旁路母线带电的情况下,也能轻松试验,精确测量。
  3. 直线直线传感器,旋转传感器,安装极为方便、简捷。
  4. 开关动作一次,得到开关机械特性试验所有数据及相应的波形图谱。
  5. 主机可存储现场试验数据,机内实时时钟,便于存档保存试验日期、时间。
  6. 主机大屏幕、宽温度、直透视、背景光液晶、全中文显示所有数据及图谱,液晶对比度电子调节、断电记忆。
  7. 中文菜单操作,使用方便。仪器内置打印机,随时快速打印所有数据及图谱。

技术参数

1.时间:量程4000.0ms+6000ms分辩率0.1ms
2.误差:①100ms以内0.1ms±1个字
②100ms以上0.1%±1个字
③同期
速度:量程20.00m/s分辩率0.01m/s
误差①0-2m/s以内±0.1m/s±1个字
②100ms以上±0.2m/s±1个字
3.行程

  量 程 分辩率 误 差
真空断路器   50.0mm  0.1mm
   1%±1个字
SF6断路器   300.0mm  1mm
少油断路器   1000.0mm
4.电流:量程20.00A分辩率0.01A
5.输出电源:DC20~256V数字可调/15A(瞬时工作)
6.外形尺寸:360mm(L)×280mm(W)×300mm(H)
7.重量:9kg


参考标准

DL/T 846.3-2017

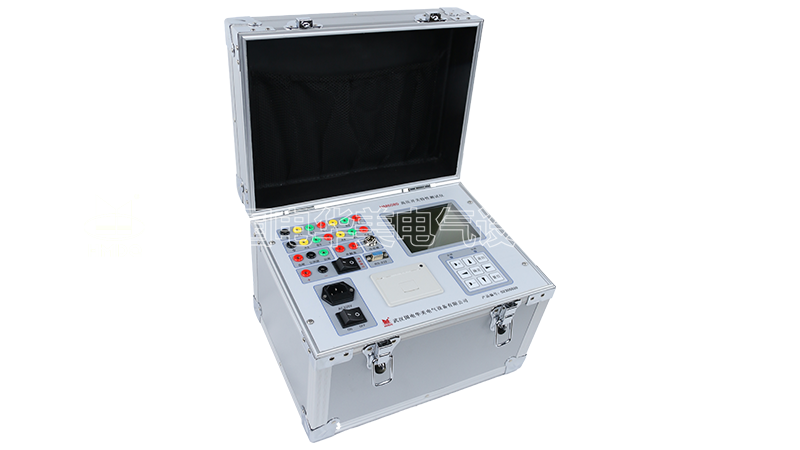

HM6080 高压开关特性测试仪

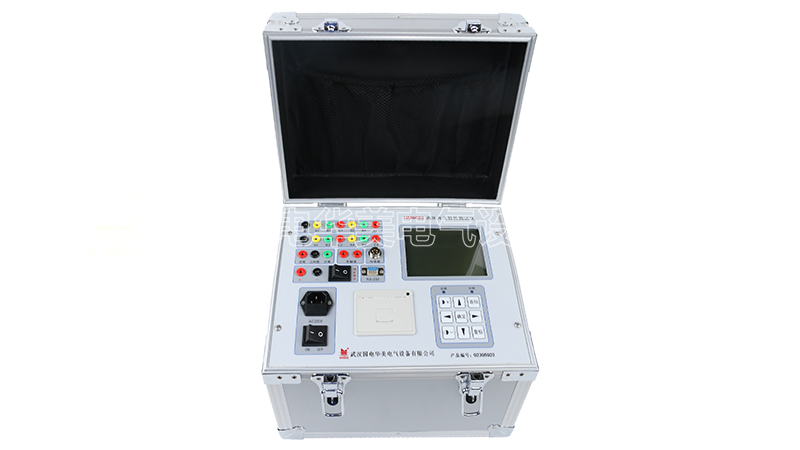

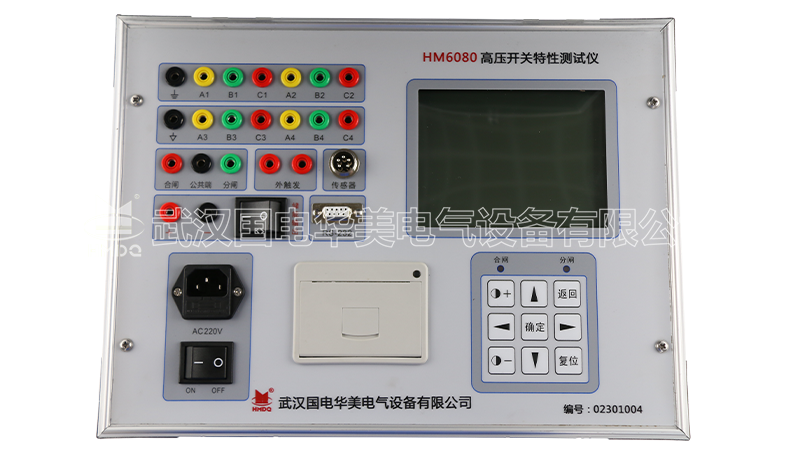

HM6080 高压开关特性测试仪 操作面板展示

高压开关动特性测试仪

HM6080 高压开关特性测试仪


HM6080 高压开关特性测试仪 操作面板展示

高压开关动特性测试仪

HM6080 高压开关特性测试仪


HM6080 高压开关特性测试仪 操作面板展示

高压开关动特性测试仪
