HM6080 高压开关动特性测试仪

产品简介

HM6080B高压开关机械特性测试仪 即(高压开关机械特性测试仪)是依据最新的《高压交流断路器》GB1984-2003为设计蓝本,参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分,DL/T846.3-2004为设计依据,为进行各类断路器动态分析提供了方便,能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。

高压断路器在电力系统中担负着控制和保护的双重任务,其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。


功能特点

  1. 适用于国内外生产的SF6开关、GIS组合电器、真空开关、油开关、真空接触器、特种断路器(列车断路器)。同时可测12路金属触头断口、6路主断口和6路辅助断口。断路器动作一次,得到时间、弹跳次数及时间、速度、线圈电流及线圈电阻等数据及波形。具有储能、自动和手动低跳试验、断路器寿命试验以及(闭锁电源和干接点控制选配)等功能。配有高速热敏打印机,方便现场打印测试数据。
  2. 7寸彩色高亮屏(亮度可调节),太阳底下操作也清晰可见。菜单式操作,快速测试界面,一键操作,支持中英文输入。12路断口状态中文显示,时间、行程、速度及波形同屏显示,无需翻页查看数据。分析指定段平均速度,并在行程曲线标出,方便查看。内置21种常规类型断路器速度定义,只需选择开关类型,一键测量。
  3. 机内集成式操作电源,无须现场二次电源,使用方便快捷。可提供DC20~270V可调电源,电流20A。具有短路保护功能,如发生短路现象,1ms停止电压电流输出,发出滴滴报警声响,提示操作人员检查线路。独特的双回路电源设计,如合闸或分闸控制回路中的一路损坏,用另一路也可测试合闸和分闸。
  4. 配备直线传感器、旋转传感器,配专用固定多功能接头,安装极为方便,简捷。直线传感器30-1000mm长度任意设置,只需配传感器即可,仪器不需要返厂更改程序。
  5. 主机可存储100组现试验数据,机内实时时钟,便于存档。
  6. 配备U盘接口及R232接口,数据保存到U盘,上传到计算机进行分析、保存、打印,R232接口可连接电脑联机操作(选配功能)。
  7. 内部抗干扰电路可满足500KV变电站内可靠使用。

技术参数

1.时间测量:
              12路 固有分闸(合闸)时间
              分闸(合闸)相内不同期
              分闸(合闸)相间不同期之差(0~99ms)
              合闸(分闸)弹跳时间(弹跳次数)
              内触发测试范围:0.01ms~20000ms,分辨率:0.01ms,
              外触发测试范围:0.01ms~20000ms,
              999ms以内分辨率:0.01ms,1000-9999ms,分辨率:0.1ms,
              10000ms以上分辨率:1ms。
              在200ms以内准确率:0.05%±1个字
2.速度测量:刚分(刚合)速度
               指定时间段(行程段或角度段)平均速度
3. 测速范围:1mm传感器 0.01~25.00m/s,
                0.1mm传感器 0.001~2.50m/s
                345°角度传感器 1周波/ 0.01°
4.行程测量:动触头行程(行程)
                接触行程(开距)
                超行程
                过冲行程或反弹行程
5.测量范围:直线传感器:50mm,测量范围:0-50mm,分辨率:0.1mm。
可选配100-1000mm任意长度的直线传感器。
                旋转传感器:345о旋转传感器,测量范围:0-1000mm,分辨率:0.1о。
6. 电流电阻范围:最大电流30A,分辨率:0.01A,电阻1000Ω,分辨率:0.01Ω。
7.仪器电源 :AC 220V ± 10%;50Hz ± 10%
8.直流电源输出:DC20~270V连续可调,DC220V≤ 20A(短时)。功率:4400W。
9. 外触发触发电压:AC/DC10-300V,电流≤120A
10.隔离开关或储能到位断路器测量范围:
⑴、电压输出:DC20~270V(可调);
⑵、电源输出时间:0.01-10秒(可设置);
⑶、断口信号最大采集时间为10秒;
⑷、可测断口合、分闸时间、三相不同期、弹跳时间及次数
11.主机体积:385*320*205mm
12.使用环境:  -20℃~+50℃
13.相对湿度:≤90%

参考标准

DL/T 846.3-2017

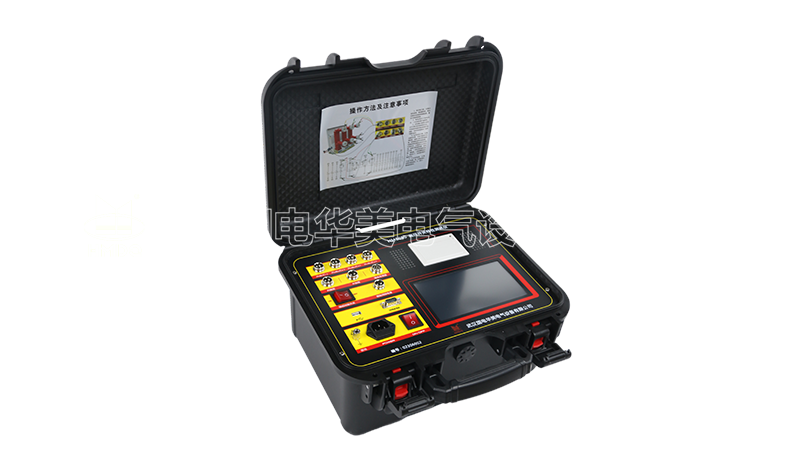

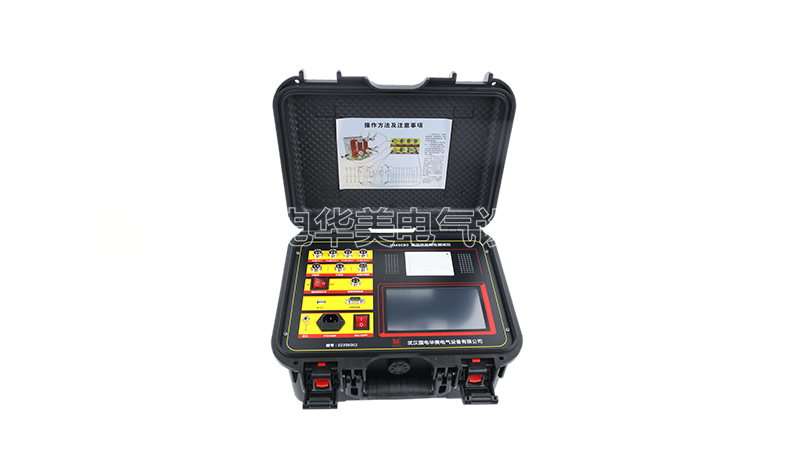

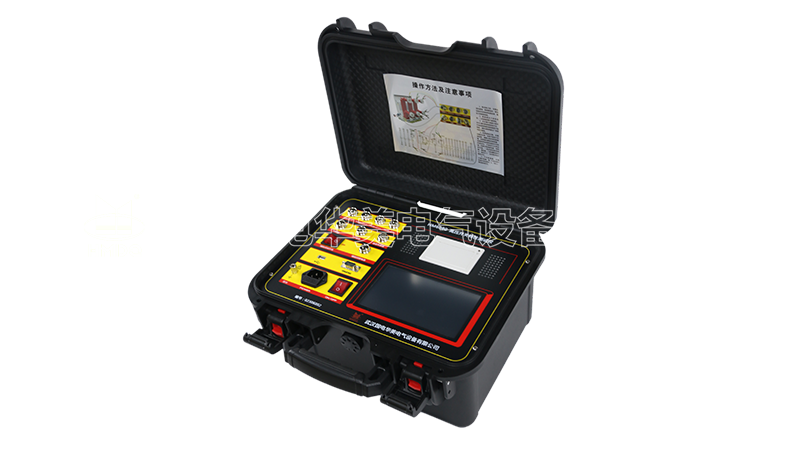

HM6080 高压开关动特性测试仪

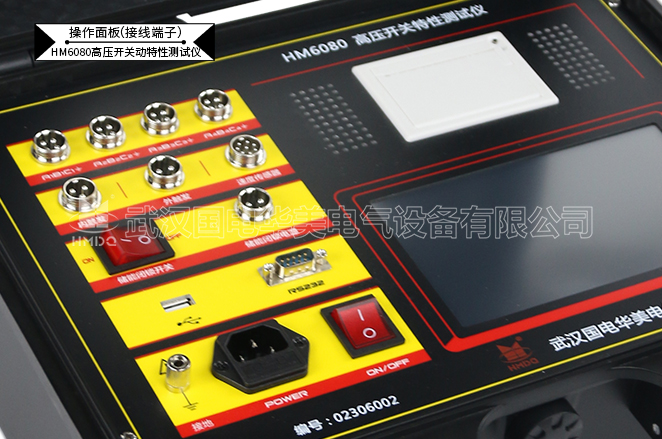

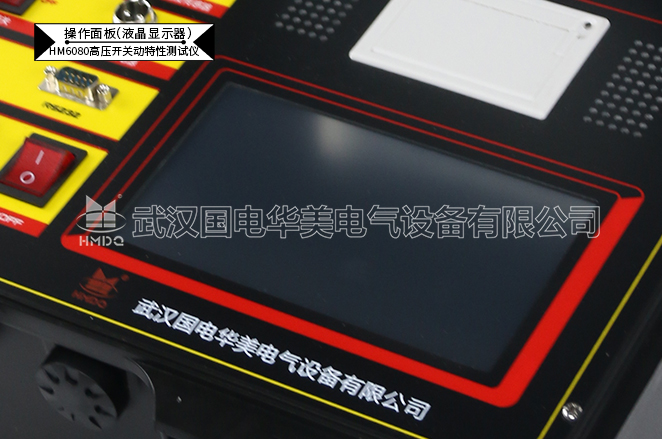

HM6080 高压开关动特性测试仪 操作面板细节展示
