高压电力试验设备解决方案

HM6090-100P 高精度回路电阻测试仪

产品简介

目前,电力系统中普遍采用常规的QJ44型双臂直流电桥测量接触电阻,而这类电桥的测试电流仅mA级,难以发现回路导体截面积减少的缺陷。在测量高压开关导电回路接触电阻时,由于受触头之间油膜和氧化层的影响,测量值偏大若干倍,无法真实的反映接触电阻值。为此,最新电力部标准DL/T845.4—2004《电阻测量装置通用技术条件:回路电阻测试仪》和新版检定规程JJG1052-2009《回路电阻测试仪、直阻仪检定规程》作出对测量(隔离)开关、断路器等接触电阻的测量电流不小于直流100A,最小电流维持时间不低于60S的规定,确保试验结果准确。

本仪器操作面板采用人体工学设计,符合操作习惯,采用高频开关电源和数字电路技术,适用于开关控制设备回路电阻的测量。测试电流采用国家标准推荐的直流100A。可在直流100A的情况下直接测得回路电阻,测试结果用大屏幕液晶LCD显示,并有数据存储、输出打印、时间设置等功能,另有50A档位供用户选择;是国内唯一能达到0.01μΩ分辨率且十分稳定的接触电阻测试仪,性能超过进口大电流微欧计。符合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。

功能特点

  1. 大电流:回路电阻自动测试仪采用新电源技术,能长时间连续输出大电流,克服了脉冲式电源瞬间电流的弊端,可以有效的击穿开关触头氧化膜,得到良好的测试结果。
  2. 高稳定性:在严重干扰条件下,液晶屏最后一位数据能稳定在±1个字范围内,读数稳定,重复性好。
  3. 高精度:采用双路高速16位Σ-ΔAD采样,新数字信号处理技术,最高分辨率达到0.01μΩ,是目前国内目前能达到0.01μΩ分辨率且十分稳定的接触电阻测试仪,性能超过了进口大电流微欧计。
  4. 智能化:使用进口高性能CPU,测量时系统根据信号大小自动切换量程,确保了该产品的测试准确度。过温保护电路能够在仪器超过设定温度时自动停止输出电流,确保仪器的安全使用。
  5. 高品质:关键部件全部采用进口元件,通过巧妙设计的温度补偿电路有效的消除环境温度对测量结果的影响,军品接插件的使用增强了抗振性能。
  6. 功能强大:电流50A、100A、150A、200A中自由选择,测试时间在快速、10秒、30秒、60秒,任意选择,远远超过其他同类仪器的性能。
  7. 人机界面友好:触摸屏控制,方便快捷,自主设置仪器日期、时间,实时保存测量数据,即时打印测量结果。
  8. USB转存:通过USB接口将测量数据转存到U盘,结合上位机软件对测量数据进一步分析处理。
  9. 使用方便:体积小、重量轻,便于携带。

技术参数

测量范围 50A 0~10mΩ
100A 0~5mΩ
分 辨 力 0~99.99μΩ,0.01μΩ
100.0~10000.0μΩ,0.1μΩ
测试流 DC50A、100A两档固定输出
测量精度 ±(0.5% rd+2d)
工作时间可选 快速、10秒、30秒、60秒
显示方式 4寸触摸屏
通信方式 U盘转存
工作电源 AC220V±10%  50Hz
整机功率 600W
最大存储记录 200条
工作环境 温度-10℃~40℃,湿度:≤80%RH
体 积 390×300×150mm3
重 量 6kg(不含附件)

参考标准

DL/T 845.4-2004

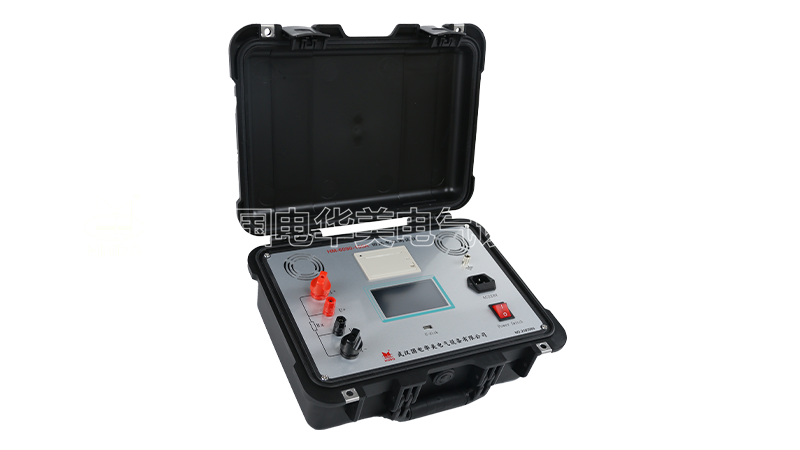

HM6090-100P 高精度回路电阻测试仪

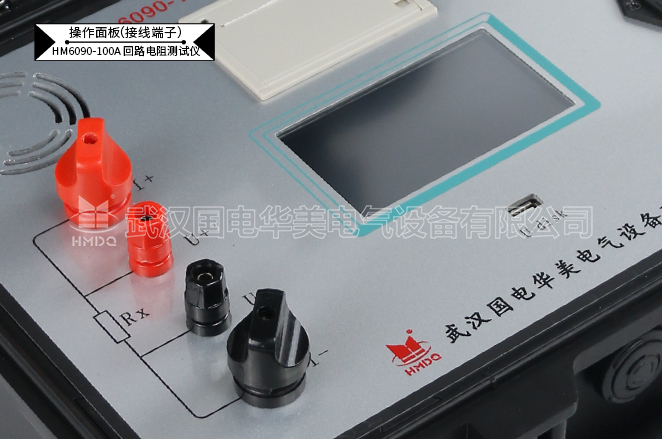

HM6090-100P 高精度回路电阻测试仪 操作面板 液晶显示屏

高精度回路电阻测试仪

HM6090-100P 高精度回路电阻测试仪

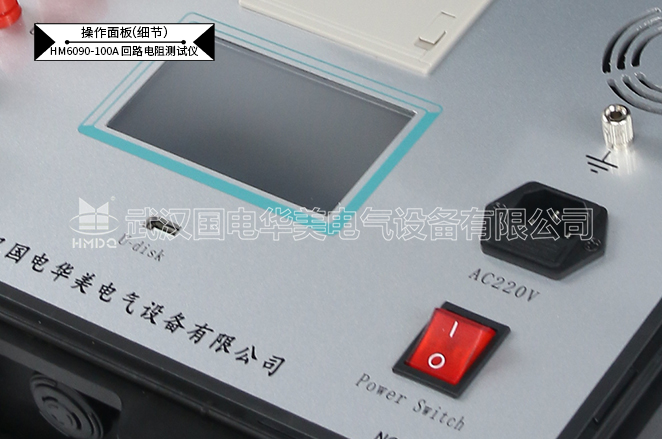

HM6090-100P 高精度回路电阻测试仪 操作面板 细节展示

高精度回路电阻测试仪

HM6090-100P 高精度回路电阻测试仪


HM6090-100P 高精度回路电阻测试仪 操作面板 细节展示

高精度回路电阻测试仪
