高压电力试验设备解决方案

HMDY-H 高压开关操作电源

产品简介

高压开关动作电压试验(俗称“低电压试验”)是为保证电力系统高压断路器安全运行的一项基本预防性电气试验。目前,电力部门基本采用如下两种方式进行试验:
1.用现场控制柜的直流系统作为试验电源,通过滑线变阻器调节电压大小进行试验,这种方法最大的弊端为如果现场试验接线出现短路或直流直接接地,将直接影响到现场整个直流系统,轻则造成现场高压设备失去保护,重则使现场直流系统崩溃。
2.利用现场交流电,用调压器进行简单的硅整流后直接输出直流,这种方法的缺点是:
①调压器笨重,使用不便,且输出直流纹波很大。
②输入输出没有隔离,外壳可能带电,危及人身安全。
鉴于以上情况,我公司研制推出新一代高压开关合分闸电源,为现场高压开关合分闸操作试验提供试验电源,避免直接采用现场控制箱内的直流系统,有效的防止了可能对现场的直流系统形成的危害,为现场设备安全运行提供了条件。

功能特点

  1. 高压开关动特性测试仪是为对高压断路器及其操作机构进行检测维修而设计的专用电源
  2. 输入输出完全隔离,输出直流稳定可靠
  3. 纹波系数小
  4. 过流过压保护
  5. 接线简单,操作容易
  6. 外形美观,体积轻巧,携带方便

技术参数

输出电源 AC220V±10% 50Hz
直流输出 25~250V 连续可调 15A
瞬时工作 20A
纹波系数 <2%
电压稳定度 <2%
环境温度 -20℃~50℃
环境湿度 75%RH
外形尺寸 280*210*150mm3

参考标准

DL/T 846.3-2017

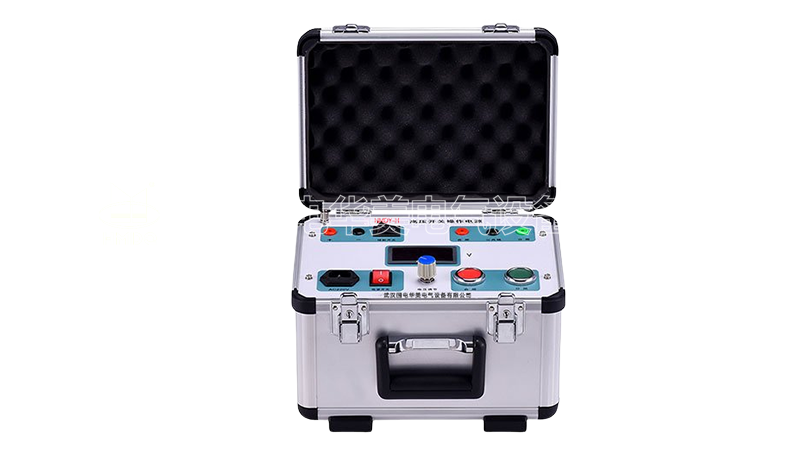

HMDY-H 高压开关操作电源

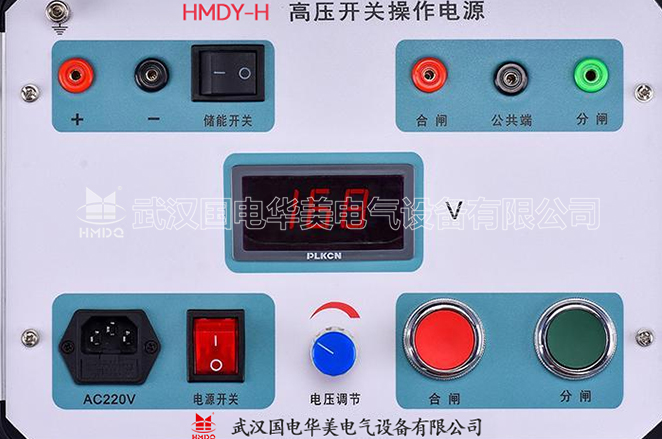

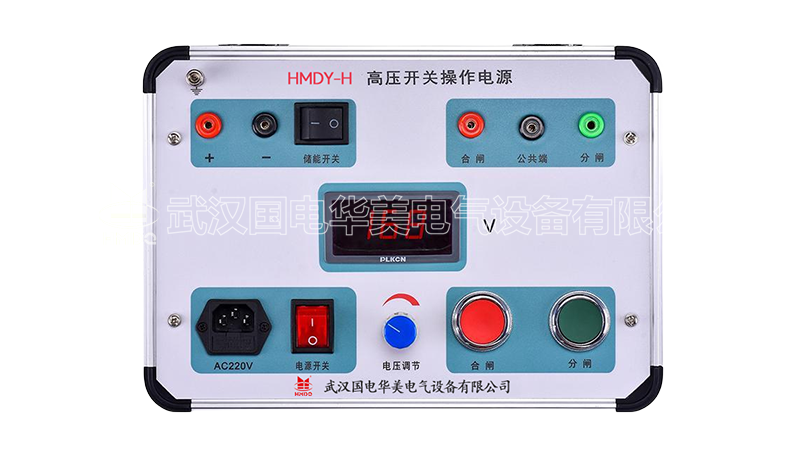

HMDY-H 高压开关操作电源 操作面板细节图

高压开关操作电源

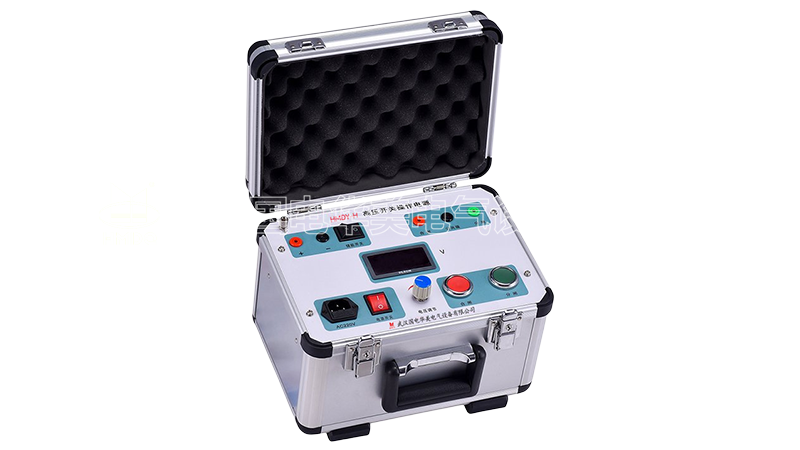

HMDY-H 高压开关操作电源

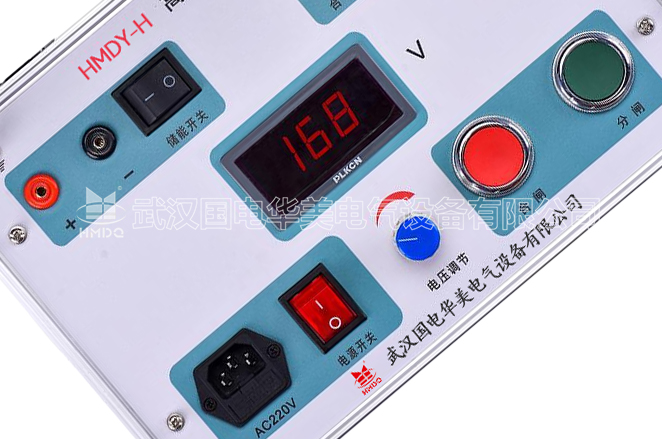

HMDY-H 高压开关操作电源 操作面板细节图

高压开关操作电源

HMDY-H 高压开关操作电源

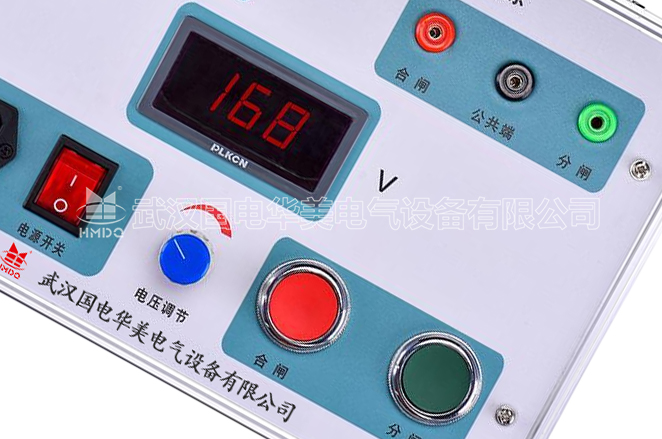

HMDY-H 高压开关操作电源 操作面板细节图

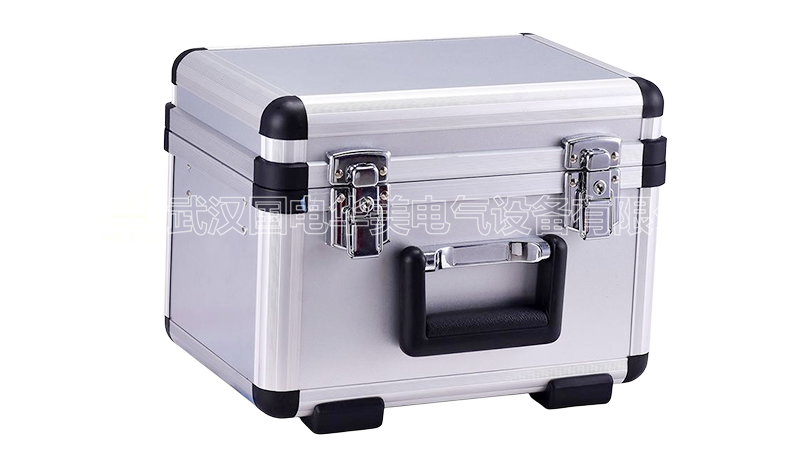

高压开关操作电源
