HM6070 真空开关真空度测试仪

产品简介

HM6070型真空开关真空度测试仪是我公司在HM6070型的基础上根据现场用户的反映改进的最新一代产品。它具有测试精度更高,稳定性更好,智能化程度更高的特点。
真空断路器是判断真空管真空度劣化与否的常用方法是工频耐压法,这种方法只是能判断真空度严重劣化的灭弧室。而当真空度劣化到10-2----10-1 Pa时,虽然击穿电压没有降低,但灭弧室已不合格。
HM6070型真空开关真空度测试仪采用新型励磁线圈,运用磁控放电法测试灭弧室的真空度,不必拆卸灭弧室。同时采用微机进行同步控制与数据采集处理,使灭弧室真空度的现场测试灵敏度达到了10-5Pa。
本仪器最突出的特点是采用新型励磁线圈及数据处理方法,实现了真空度的不拆卸测量。本仪器具有使用方便、操作简便、不拆卸测量和测试精度高等优点,是一种实用的检测仪器,广泛适用于电力、钢铁、石化、纺织、煤炭、铁路等使用真空开关的部门。

功能特点

  1. 可测量各种型号真空开关管的真空度。
  2. 本仪器为一机多用型,可测多种型号真空开磁。
  3. 现场测量时不需拆卸真空开关。
  4. 测试精度更高,稳定性更好,智能化程度更高。
  5. 操作更加简单方便,测试结果准确可靠。
  6. 可保存、打印、查看测试的试验数据。
  7. 广泛适用于电力、钢铁、石化、纺织、煤炭、铁路等使用真空开关的部门。

技术参数

检测对象

各种型号真空开关管

检测方法

采用新型励磁线圈进行真

空管的不拆卸测量

适用范围

本仪器为一机多用型,

可测多种型号真空开磁

检测范围

 10-5—10-1 Pa

测量精度



10-5—10-4 Pa ,  15%

10-4—10-3 Pa ,  15%

10-3—10-2 Pa ,  10%

10-2—10-1 Pa ,  10%



磁场电压

 1700V

脉冲电压高场

30KV

测试真空度时开关管开距

正常使用开距


使用环境

 -20℃~40℃

采样器

磁控线圈

外形尺寸

420×320×280(mm)

主机重量

12kg

参考标准

DL/T 846.9-2004

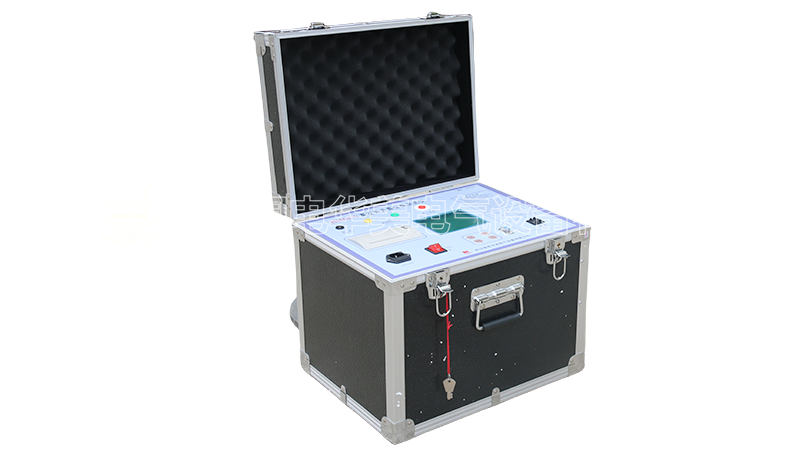

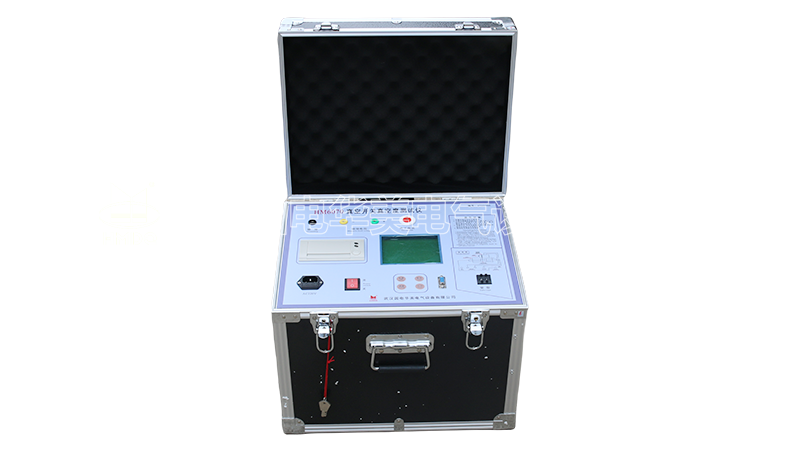

HM6070 高压开关真空度测试仪

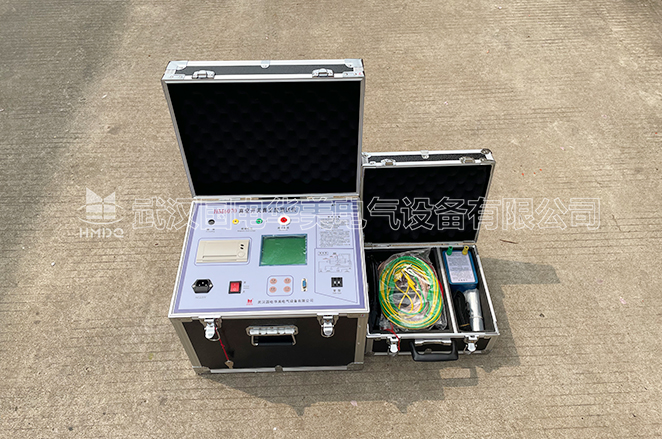

HM6070 高压开关真空度测试仪 原图实拍

真空开关真空度测试仪

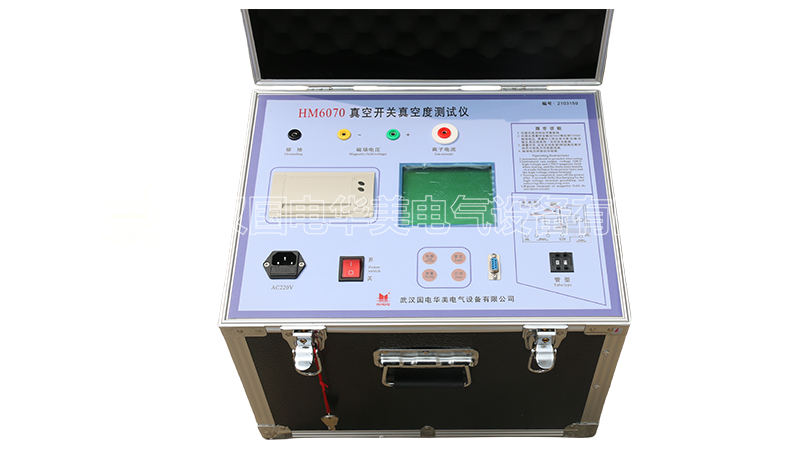

HM6070 高压开关真空度测试仪

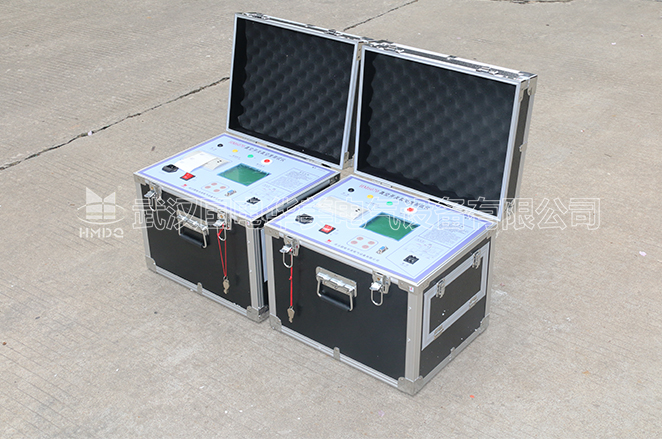

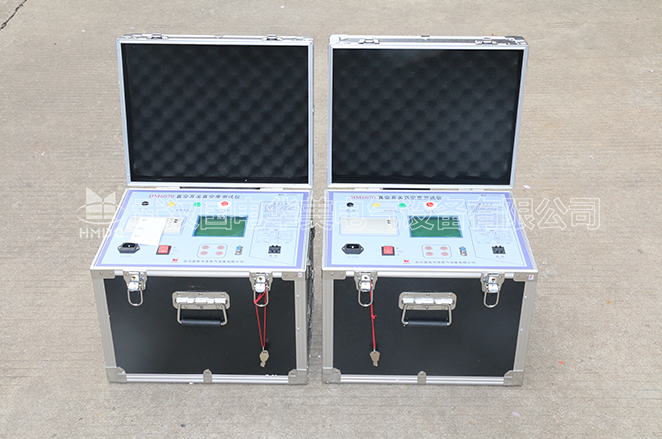

HM6070 高压开关真空度测试仪 原图实拍

真空开关真空度测试仪

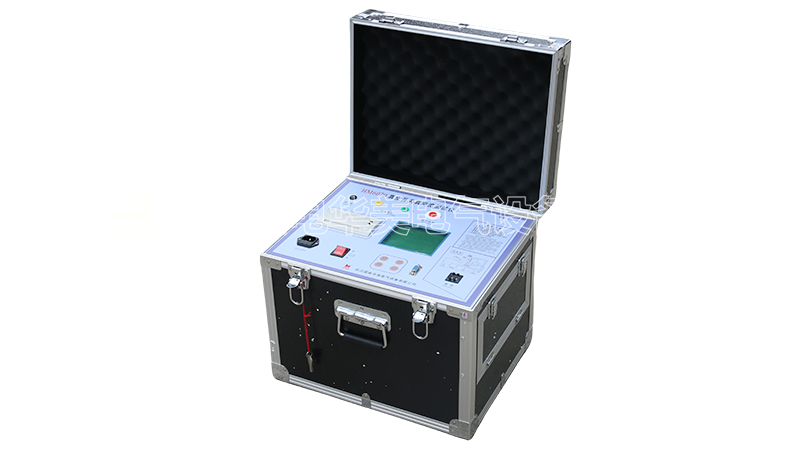

HM6070 高压开关真空度测试仪

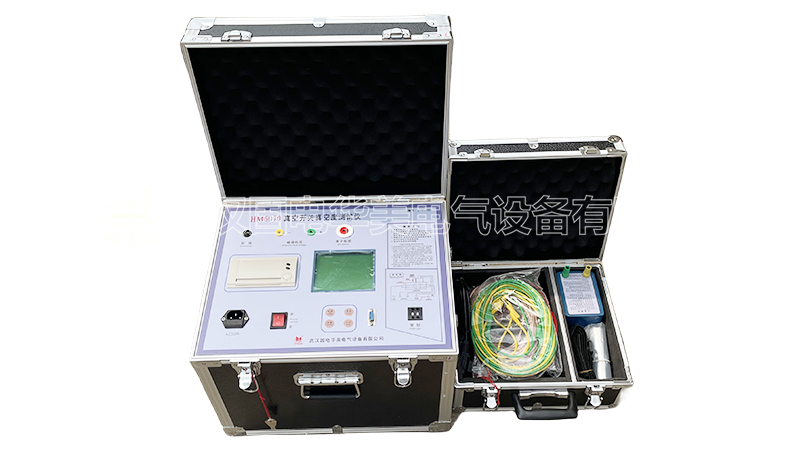

HM6070 高压开关真空度测试仪 原图实拍

真空开关真空度测试仪
