高压电力试验设备解决方案

HM6081 高压开关机械特性测试仪(石墨触头)

产品简介

随着社会的发展,人们对用电的安全可靠性要求越来越高,高压断路器在电力系统中担负着控制和保护的双重任务,其性能的优劣直接关系到电力系统的安全运行,机械特性参数是判断断路器性能的重要参数之一。

高压开关动特性测试仪是本公司为适应各种高压开关动作特性测试的需要,开发研制的专用仪器,能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。其主要特点是,除了满足市场上一般的高压开关的动特性测试外,还满足西门子石墨触头开关的测试,能可靠测试石墨触头开关3个断口的动态电阻波形。仪器采用大屏幕显示,汉字提示人机对话的方式操作,汉字显示结果并打印输出,具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点。

功能特点

  1. 适用于国内外生产的所有型号金属触头的SF6开关、GIS组合电器、真空开关、油开关
  2. 直线行程传感器,旋转传感器,安装极为方便,简洁
  3. 主机大屏幕、直透式、背景光液晶,对比度电子调节。全中文菜单提示操作,开关动作一次,显示所有数据及波形图谱
  4. 主机可存储多组现场分、合闸试验结果,机内实时时钟,便于存档保存试验日期、时间
  5. 内置快速微型打印机,打印所有数据及图谱
  6. 高压开关动特性测试仪具有强大的数据分析功能,能对断路器机械特性的各项指标参数进行有效分析

技术参数

使用环境 输入电源 220V±10% 50Hz±10%
大气压力 86~106kpa
温度 -10~45℃
湿度 ≤80%RH
安全性能 绝缘电阻 >2MΩ
介电强度 电源对机壳工频1.5kV耐压1分钟,无闪络与飞弧
基本参数 时间

量程:16000.0ms,分辨率:0.1ms

误差:①200ms以内,0.1ms±1个字

②200ms以上,±2%

③同期,±0.1ms

速度

量程:20.00m/s,分辨率0.01m/s

误差:①0~2m/s以内,±0.1m/s

②2m/s以上,±0.2m/s

行程

真空断路器:量程:50.0mm,分辨率:0.1mm,误差:±0.5mm

SF6断路器:量程:300.0mm,分辨率:0.1mm,误差:±2mm

少油断路器:量程:600.0mm,分辨率:0.1mm,误差:±2mm

电流 量程:20.00A ,分辨率:0.01A
合闸电阻 量程:0~2000Ω ,分辨率:1Ω ,精度:1%
断口类型 12路金属断口 ,6路合闸电阻断口
输出电源 DC30~250V数字可调/20A(瞬时工作)
外形尺寸 主机:360×290×280mm3;附件::370×280×220mm3
重量 主机:6kg;附件:9kg

参考标准

DL/T 846.3-2017

HM6081 高压开关机械特性测试仪(石墨触头)

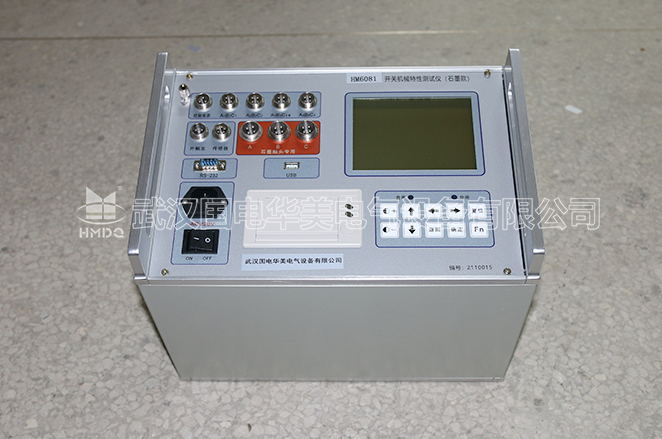

HM6081 高压开关机械特性测试仪(石墨触头)原图实拍

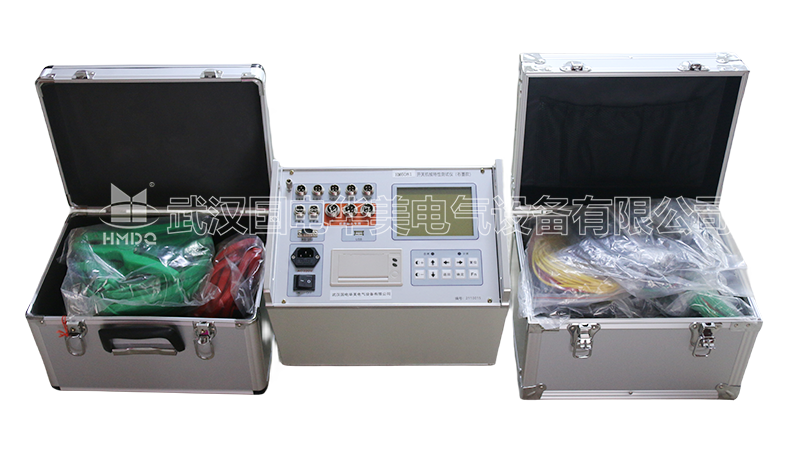

高压开关机械特性测试仪(石墨触头)

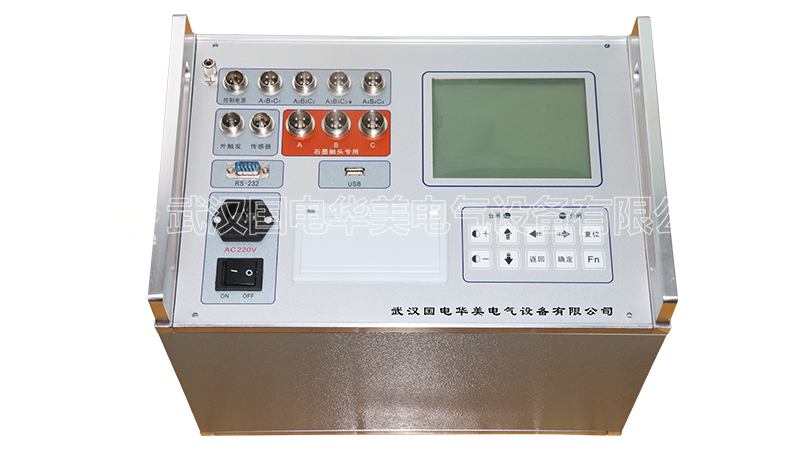

HM6081 高压开关机械特性测试仪(石墨触头)

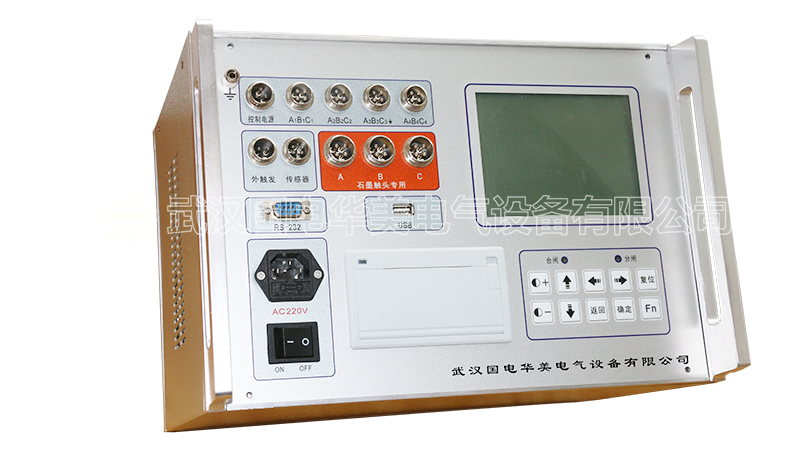

HM6081 高压开关机械特性测试仪(石墨触头)原图实拍

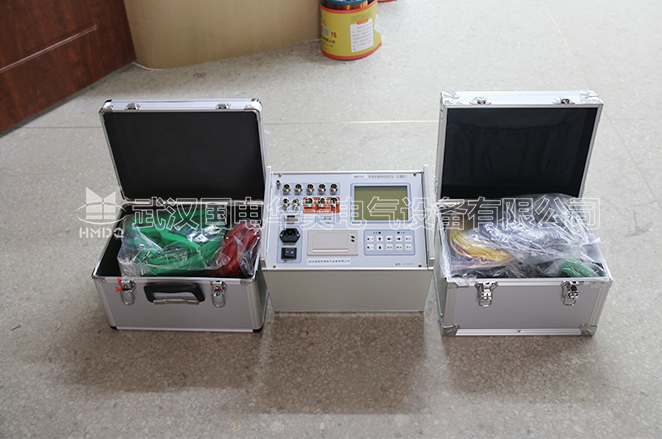

高压开关机械特性测试仪(石墨触头)
