高压电力试验设备解决方案

HM6050 电缆路径查找仪

产品简介

电缆路径探测仪的研发生产在国内已有三十多年历史,我公司在研发生产地下管线综合探测仪的同时,长期致力于金属管线路由、故障测试技术的服务和研究,为客户解决了很多疑难问题,得到广大用户的信赖和支持,同时我们把现场的问题带了回来,有针对性研究,终于诞生了用户期望的、国内独一的“金属管线综合探测仪”。该产品的研发成功,解决了多年来困扰供电部门带电寻径的问题;解决了故障管线准确路径寻测难的问题;开辟了金属管线寻径新领域,打破了国外产品在中国的垄断。
自产品推向市场以来,因其功能强大、性能优越已广泛应用于城市供电局、县电力局、铁路供电段、大中型企业(石油、化工、煤矿、电厂、钢厂)、院校、物业小区、城市路灯、高速公路、通信维护等部门。在我们强有力的技术支持下,为供、用电部门快速抢修、快速查找地下管线发挥着应有的作用

功能特点

产品配置


1 发射机 1台 标配 6 接地线及地钎 1套 标配
2 接收机 1台 标配 7 拉杆仪器箱 1只 标配
3 发射耦合夹钳 1把 标配 8 A字架 1把 标配
4 测试直连线 1套 标配 9 接收耦合夹钳 1把 选配
5 充电器 2只 标配 10 听诊器 1只 选配







发射机特点
  1. 具有方便用户的软件和全中文菜单。按键定义简单明了。测量方法简单快速。
  2. 恒功率输出、自动匹配,保证本机工作在最佳状态。内置绝缘回路电阻表功能,自动测量金属管线对地及相间的环路阻抗,可协助判断金属管线绝缘性质。
  3. 查找金属管线路径成功率、测试精度及测试方便程度优于国内任何一种检测设备。
  4. 仪器具有强大的数据处理能力和友好的显示界面
  5. 内置锂电池供电,可在无电源环境测试金属管线的路由,保障日常工作。
接收机特点
  1. 便携轻巧,使用方便,充电锂电池供电,一人即可操作,使用简单。
  2. 数字化设计,软件控制,性能稳定、可靠。
  3. 所测信息以数字大小、升降光栅长短、声音缓急三种方式提供给操作者,使测试过程轻松自如。
  4. 接收机具有缺电报警和自动关机保护等功能。
  5. 接收机可接A字或探损杆采用跨步电压法定点。
  6. 接收机可配识别接收耦合钳用于管线鉴别。

技术参数

发射机

  1. 输出频率:低频、中频、高频、射频【815 Hz,8.2 kHz,32 kHz,82 kHz】;识别复合频率2~4kHz
  2. 输出模式:直连、感应、耦合
  3. 时钟精度:≤50ns
  4. 输出功率:随匹配负荷1~10 W自动调节,电阻为5~25000Ω
  5. 液晶显示:自动背光照明,图形显示输出能量、数字显示输出功率/电流/电压和回路电阻、运行模式、自检状态、负荷电阻、电压、SS智能识别信号,四向导航键,菜单选择、电压警报、SS智能识别信号、音量、外接电源/充电状态等
  6. 操作方式:软按键
  7. 输出功率:≥10W
  8. 电池型号及寿命:18650锂电池充电组,最大功率连续输出时间>8h
  9. 过热过流:自动保护
  10. 电池状态:图形显示
  11. 卡钳直径:135mm;开口145mm
  12. 充电器:AC 100~240 V,50~60Hz
  13. 体积:277 mm×227 mm×153 mm
  14. 重量:2.8 kg
接收机
  1. 主动频率:低频、中频、高频、射频、工频50Hz【815 Hz,8.2 kHz,32 kHz,82 kHz】;深度及带左/右方向指示
  2. 被动式频率:50/60Hz,100Hz,120Hz,RF14~21kHz;不带深度及左/右方向显示
  3. 时钟精度:≤50ns
  4. 深度范围:0~10m、45度测深、80%测深
  5. 测深精度:±2.5%+5厘米(0~2m)(与现场环境、非同心线的形状、邻近管线的分布等情况有关)
  6. 声音指示:随信号强度变化的调频音调,分4阶大小
  7. 信号强度指示:液晶显示,声音提示
  8. 信号强度表示:条形图、数字量程0~999
  9. 增益动态范围:100 dB,自动和手动调节
  10. 罗盘方向指示:左右自动指示目标管线位置
  11. 液晶显示:VGA高亮度LED,支持强阳光下工作,背光照明,保证夜间正常工作
  12. 操作方式:软按键
  13. 显示内容:信号强度,深度,电流,频率,电池状态,SS智能信号识别指示,GC罗盘导向指示,DA信号畸变警示,左/右定位导向箭头,信号增益,音量
  14. 带电识别:SS智能信号识别指示,GC罗盘导向指示,DA信号畸变警示
  15. 电池型号及工作时间:18650锂电池充电组,连续工作>12h
  16. 电池状态:连续电量图形显示
  17. 体积:650mm×32mm×110 mm
  18. 重量:1.6 kg

参考标准

DL/T 849.1-2004,DL/T 849.2-2004,DL/T 849.3-2004

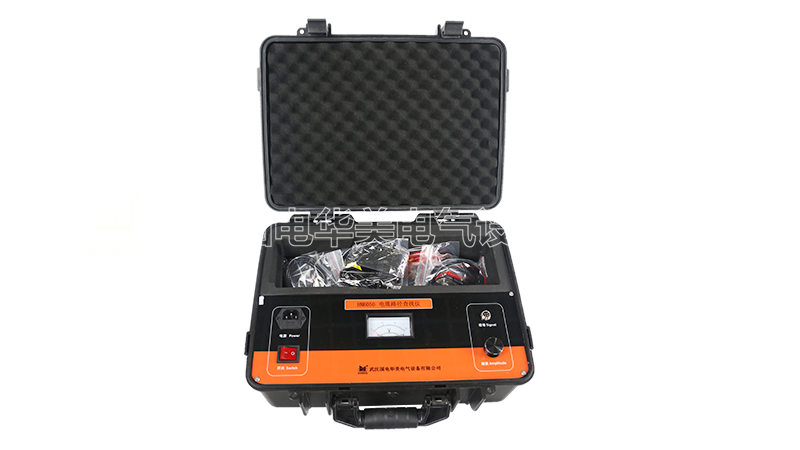

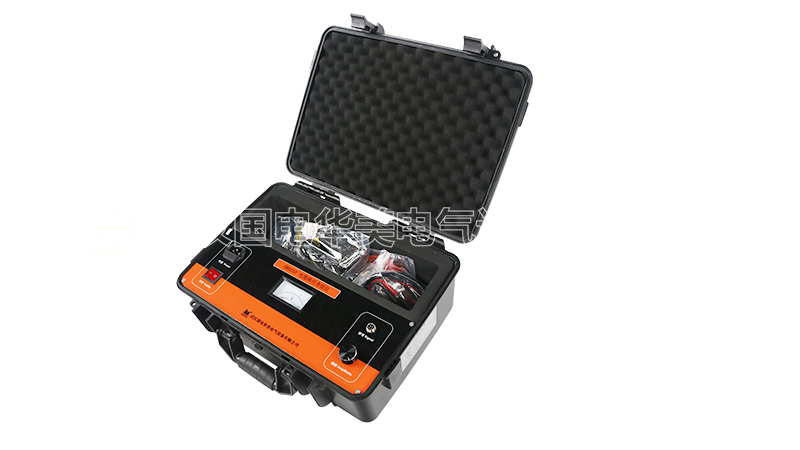

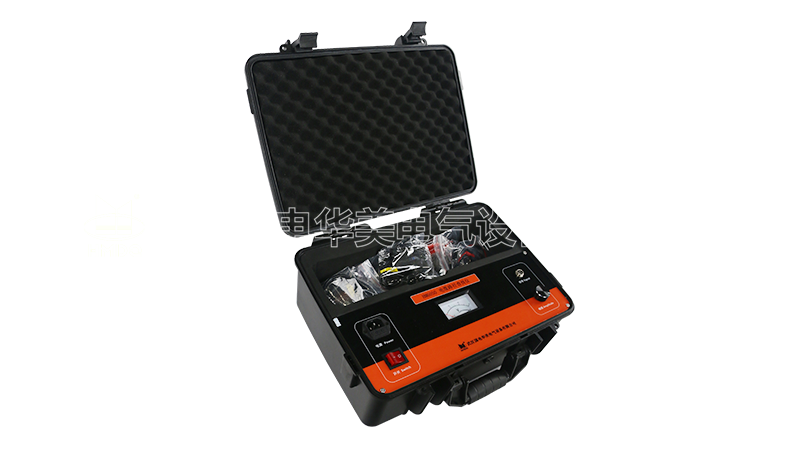

HM6050 电缆路径查找仪

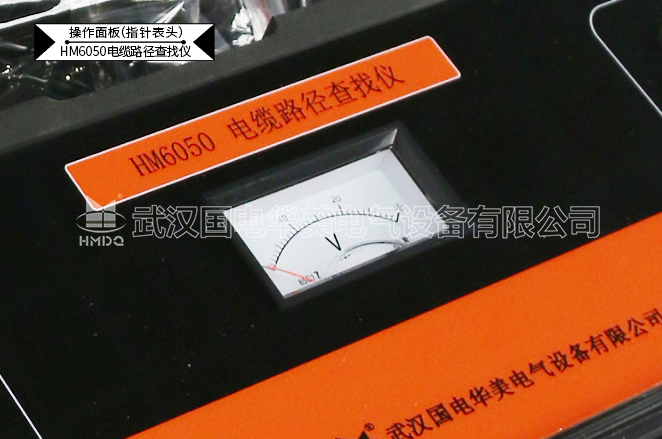

HM6050 电缆路径查找仪 操作面板细节展示

电缆路径查找仪

HM6050 电缆路径查找仪

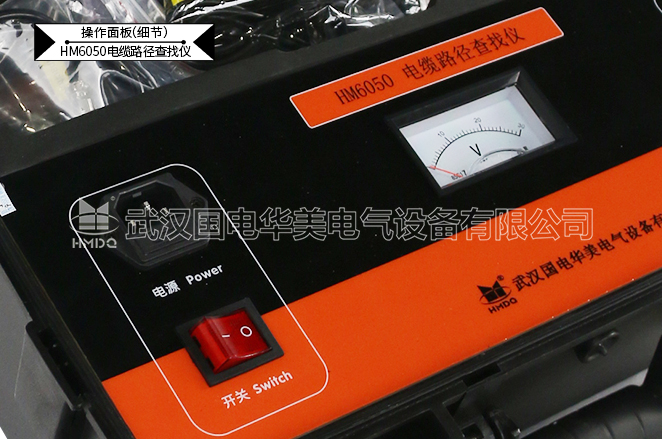

HM6050 电缆路径查找仪 操作面板细节展示

电缆路径查找仪

HM6050 电缆路径查找仪


HM6050 电缆路径查找仪 操作面板细节展示

电缆路径查找仪
