高压电力试验设备解决方案

HM6050 全智能多次脉冲电缆故障测试仪

产品简介

全智能多次脉冲电缆故障测试仪由系统主机、多次脉冲产生器、故障定位仪和电缆路径仪四部分组成,用于电力电缆各类故障的测试,电缆路径、电缆埋设深度的寻测。以及铁路机场信号控制电缆和路灯电缆故障的精确测试。
全智能多次脉冲电缆故障测试仪是迎合工业级电力行业方案和IT时代的快速发展,将原来电缆故障测试仪的局限性用工控嵌入式计算机平台系统、网络服务业务、USB通信技术系统化,极大提高了仪器的使用功能和利用价值以及便捷的现场环境操作。
多次脉冲电缆故障测试仪最大特点就是规避了90%复杂的高阻故障波形难以读取的缺陷,测试软件自动识别卡位读取故障距离,特别对于日益增多的地埋电缆故障提供了一套独有多方案的服务方式和管理学习软件。
整套系统满足中华人民共和国电力行业标准《DL/T849.1~ DL/T849.3-2004》电力设备专用测试仪器通用技术条件,生产遵循中华人民共和国制造计量器具许可证陕制00000548号,该套设备为国家电网,南方电网的合格供应商产品。

功能特点

  1. 国内领先采用工控嵌入式计算机平台系统,全电脑win7系统操作平台,集成化软件测试,并配有电缆故障测试软件。
  2. 国内领先采用12.1in大屏幕触摸系统,触控鼠标双操控,高亮屏显示,适应户外阳光下使用,锂电供电、方便现场测试。工程铝合金机箱,防震防潮实现极强稳定性。
  3. 采用最新的USB通信接口,采集信号稳定,主机可自动选择最低3.125MHz、最高达250MHz八种采样频率,自适应脉宽,能满足不同长度电缆的测试要求,减少了粗测误差,提高了测试精度。
  4. 软件实现低压脉冲、多次脉冲法全自动识别搜索,波形故障拐点自动卡位,故障距离仪器自动读取并显示,,同屏三区显示波形,同屏随机显示十个低压脉冲波形供选择,同时实现自动和人为处理两种模式,使得对波形实现双重卡位操作,双游标移动可精确到0.15米,提高粗测精度,减少波形误差。
  5. 独特的多次脉冲法产生器设计,现场无须倒线即可完成三种方法测试,且一次放电,可得十次低压短路脉冲波形,大大降低了大振荡的干扰,多次脉冲产生器体积小,重量仅为5KG,真正实现全套设备轻便化。
  6. 内置现场波形和现场实物接线图,利于现场测试比对和日常学习,并能自动生成测试报告并打印。

技术参数

显示方式 12.1英寸工业级液晶触摸屏(XP操作平台)
存储方式 固定8G
测试方法 低压脉冲法、多次脉冲法、冲闪电流法
操作方式 双操作,触摸笔兼触控鼠标操作
测试距离 不小于60km
最短测试距离(盲区) 0-5米或无盲区
精确定点误差 ±0.2m
测试误差 系统误差小于±1%
多次脉冲产生器 冲击电压≤40kV
分辨率 V/fm;V为传波速度m/μs;软件游标0.10米
仪器采样频率 6.25MHz、12.5MHz、25MHz、50MHz、100MHz
电源与功耗 AC 220V±10%;不大于15W;DC 12V(7AH);不大于20W
待机时间 可连续使用6小时左右
主机重量 6.2kg
环境温度 -10℃~40℃
外形尺寸 180mm×300mm×400mm
温度 -20℃~﹢40℃
相对湿度 ≤80%

参考标准

DL/T 849.1-2004,DL/T 849.2-2004,DL/T 849.3-2004

HM6050 全智能多次脉冲电缆故障测试仪

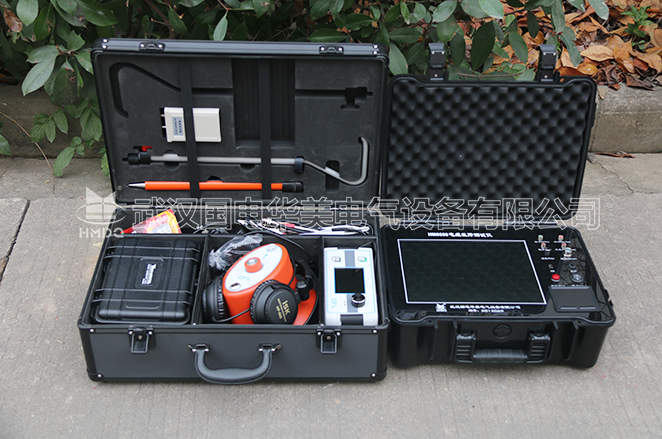

HM6050 全智能多次脉冲电缆故障测试仪 原图实拍

全智能多次脉冲电缆故障测试仪

HM6050 全智能多次脉冲电缆故障测试仪

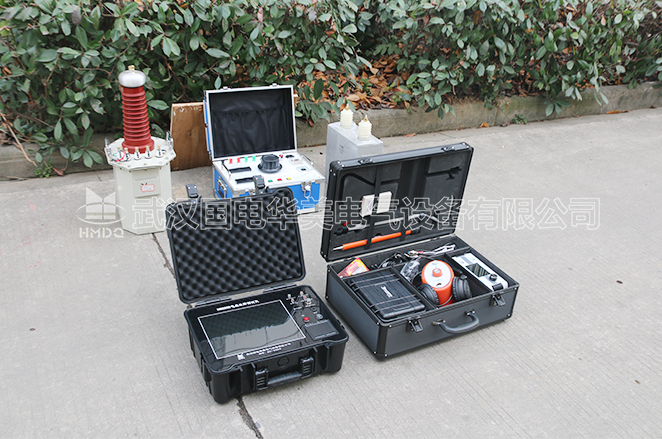

HM6050 全智能多次脉冲电缆故障测试仪 原图实拍

全智能多次脉冲电缆故障测试仪

HM6050 全智能多次脉冲电缆故障测试仪

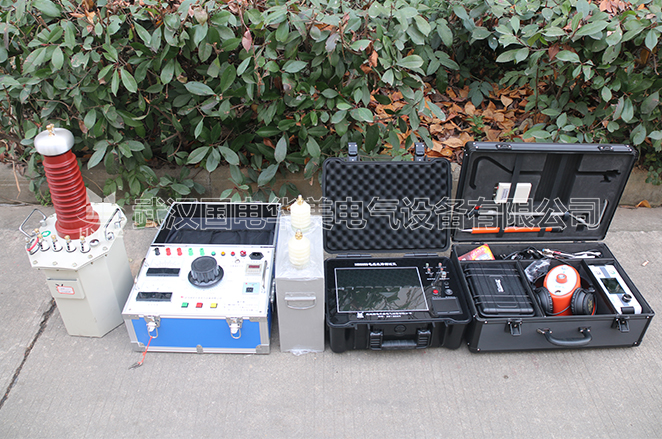

HM6050 全智能多次脉冲电缆故障测试仪 原图实拍

全智能多次脉冲电缆故障测试仪
