HM6050 电缆路径探测仪

产品简介

电缆路径探测仪是一种先进的探测电缆路径的检测工具,它拥有精确定位和埋土深度测量功能。它可以帮助我们精确查找地下管道外防腐层破损点、埋地电缆故障点的位置。使用电缆路径探测仪可以有效地避免了在施工或日常维护过程中不必要的损失和风险。
传统的地下管道或电缆维护方法需要耗费大量的时间和人工成本,而且无法精确定位故障点的位置,常常需要对大范围区域进行挖掘才能找到问题所在。而电缆路径探测仪则可以极大地提高施工和维护的效率,降低成本,并且有效避免了因误操作造成的损失。
电缆路径探测仪由以下两部分组成:
发射机:向被测低压电缆发送测试信号。
路由接收机:在地埋线(低压电缆)附近通过天线接收信号。为了方便探测埋地线缆路径及埋深接收天线可水平、垂直、及45°角调节。

功能特点

  1. 本仪器采用了微电脑中央处理器及专用集成电路。
  2. 接收灵敏度高,静态漂移小,抗干扰能力强,工作稳定,准确度高。
  3. 仪器更加皮实、耐用,从而降低了仪器的返修率。
  4. 路由接收机采用了大容量电池供电,具有待电时间更长的优点。

技术参数

探测距离 < 15km           探测深度 ≤ 3m
路由误差 < 5cm
发射机:
   输出频率:发射频率9.82kHz           输出功率:2W
路由接收机:
   输入频率: 9.82kHz          探测路由误差: ±2cm
   探测埋深误差: ±5cm
   电池: 9V层叠电池,连续工作8小时

参考标准

DL/T 849.1-2004,DL/T 849.2-2004,DL/T 849.3-2004

HM6050 电缆路径探测仪

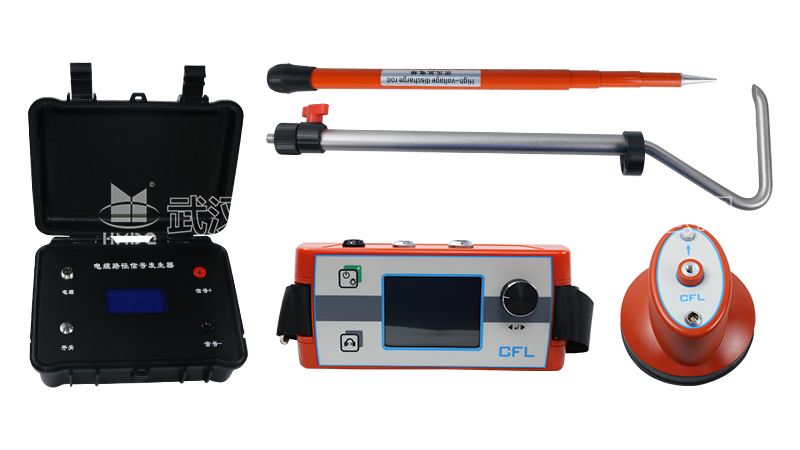

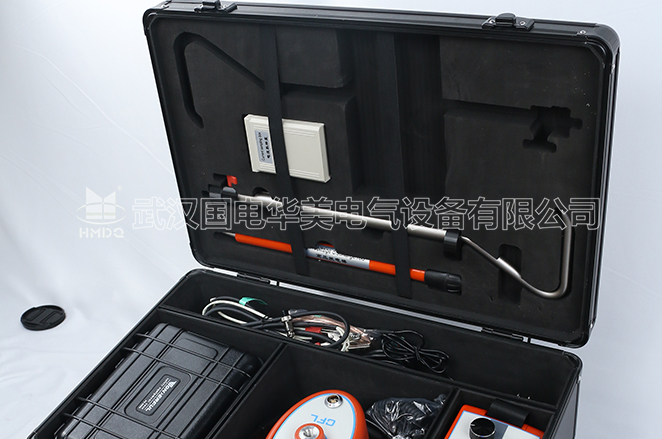

HM6050 电缆路径探测仪 全套设备原图实拍

电缆路径探测仪

HM6050 电缆路径探测仪

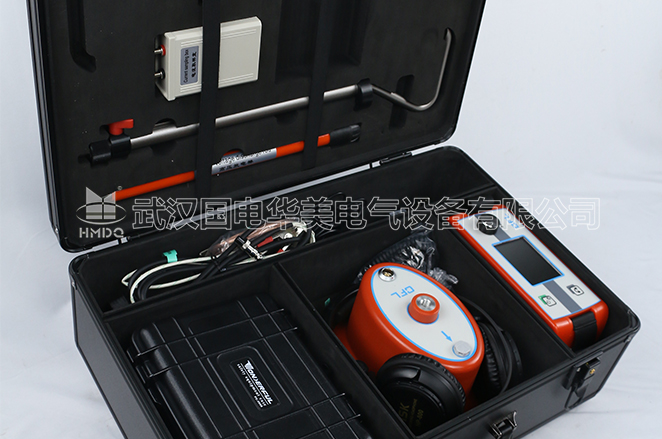

HM6050 电缆路径探测仪 全套设备原图实拍

电缆路径探测仪

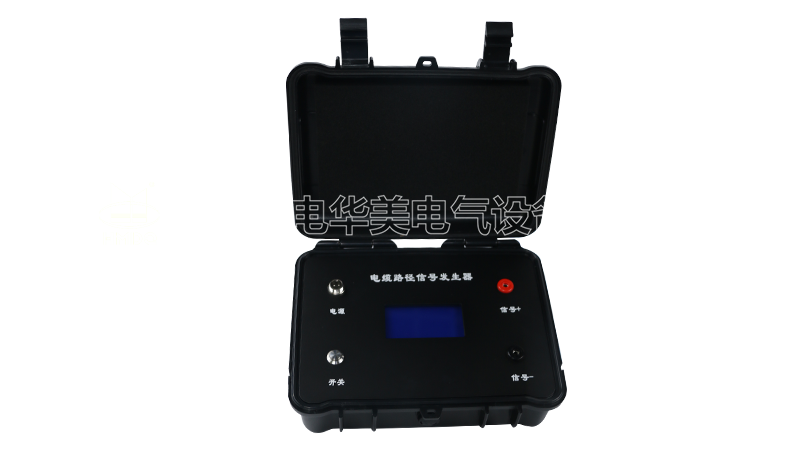

HM6050 电缆路径信号发生器

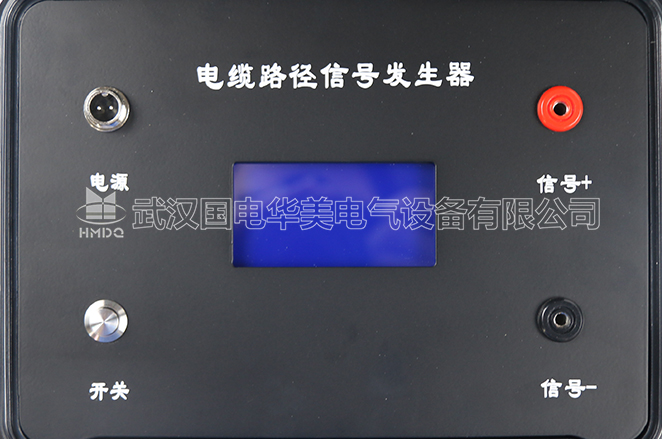

HM6050 电缆路信号发生器 原图实拍

电缆路径探测仪

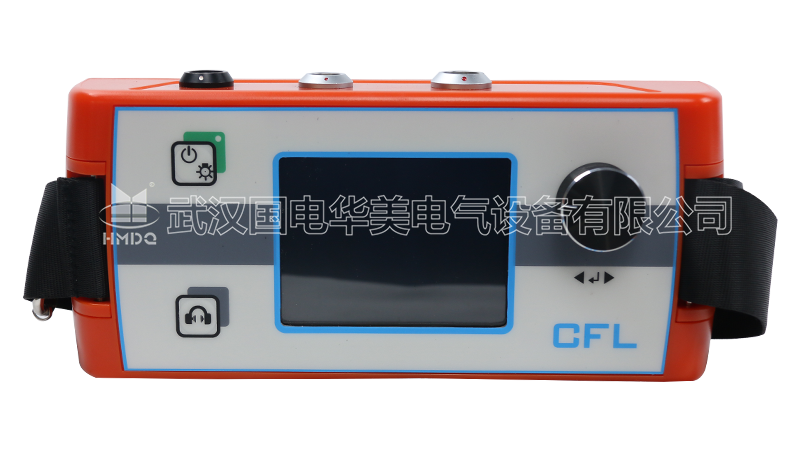

HM6050 电缆路径信号接收器


HM6050 电缆路径信号接收器 原图实拍

电缆路径探测仪

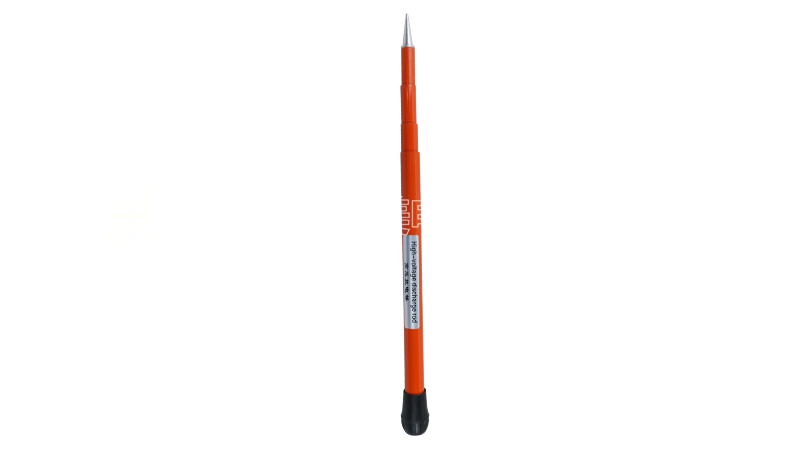

HM6050 感应探头


HM6050 感应探头 原图实拍

电缆路径探测仪
