HM220 智能管线探测仪

产品简介

城市的地下管线网络如同蛛网一样密集的交错分布着,包括给水、排水、燃气、热力、电信、电力、工业管道等几大类,是城市的重要组成部分,给城市提供能量,传递着信息,就其分布的复杂性,很难绘制精确,全面的绘制地下管线网络图变得至关重要,这也给城市规划,建设带来的很大的麻烦,常常由于资料不全在建设中将已有的管线破坏,造成巨大的损失。

地下管线绝大多数都是金属材料,可以感应传递电磁波,基于这一原理,公司设计开发了一款能够通过检测管线上所发射的电磁波智能检测管线位置的仪器——地下管线探测仪,以其优越的性能,灵活方便的检测方法,在电力、电信、供水、热力、燃气、石油、化工、城市公用事业等领域拥有广大的用户,为我国的相关行业的管线管理水平的提高发挥了积极的作用。

地下管线探测仪特点是:具有多功能测量测量精确,操作简便。性能稳定,全数字控制,电量充足,可连续使用时间长,设备便携式设计,适用于野外作业。在不开挖的条件下,不但能准确测出埋地管道的位置,而且能准确地对破损点进行定位。既使对有支管或构成网状的管线也能进行有效的检测。从而绘制全面的管线网络图,给城市建设及管线维护提供了有力的支持。

功能特点

  1. 性能优越,检测方便
  2. 具有多功能测量测量精确,操作简便
  3. 性能稳定,全数字控制,电量充足,可连续使用时间长,设备便携式设计,适用于野外作业
  4. 准确测出埋地管道的位置
  5. 能准确地对破损点进行定位
  6. 对有支管或构成网状的管线也能进行有效的检测

技术参数

接收机技术参数

工作频率 音频、中频,射频、50 Hz无源交流频率
天线模式 波谷法(竖直线圈)、波峰法(水平线圈)A字架
电流指示 0~9999(单位:mA)
工作温度 -20~40℃
电池型号 镍氢可充电电池
电池寿命 4~6小时
尺寸大小 60 x 10cm
重量 约1.5kg
信号强度表示 条形图、数字量程0~999
增益控制 20dB~60dB
深度测量 3m范围内
精度 10cm以内

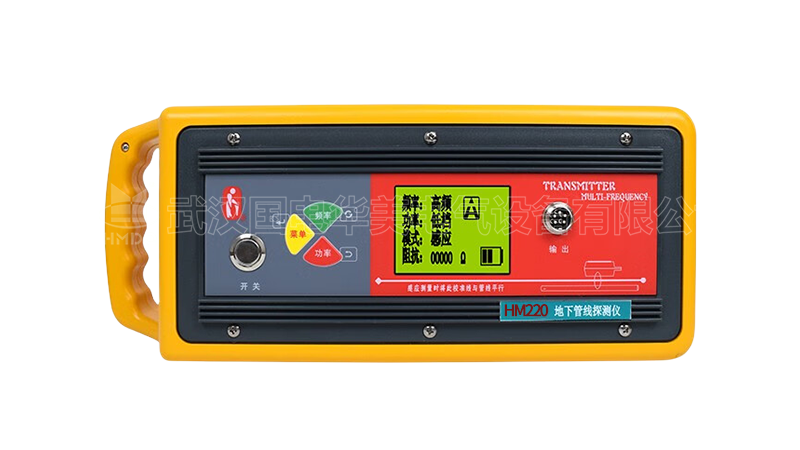

发射机技术参数
工作频率 音频、射频以及中频
模式 感应、直连、耦合
匹配负载 5欧姆~30000欧姆
功率输出 低档、高档
电池类型 镍氢可充电电池
电池寿命 4~6小时
工作温度 -20~40℃
尺寸大小 25 x 20cm
重量 约2.5kg

参考标准

DL/T 849.3-2004

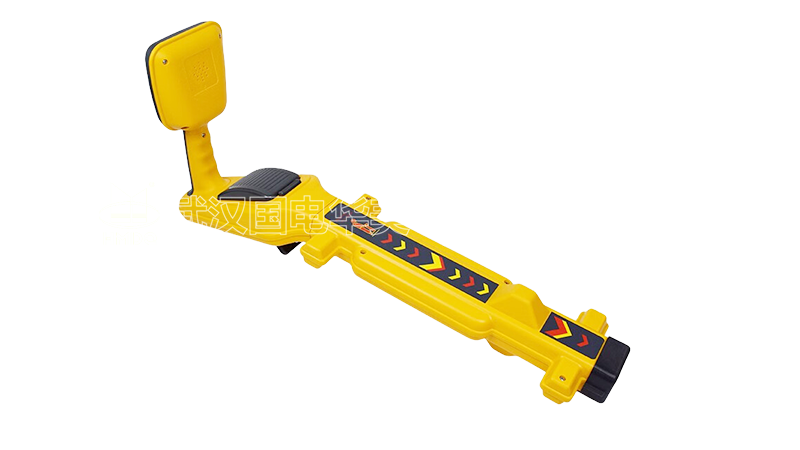

HM220 智能管线探测仪


HM220 智能管线探测仪 细节展示

智能管线探测仪

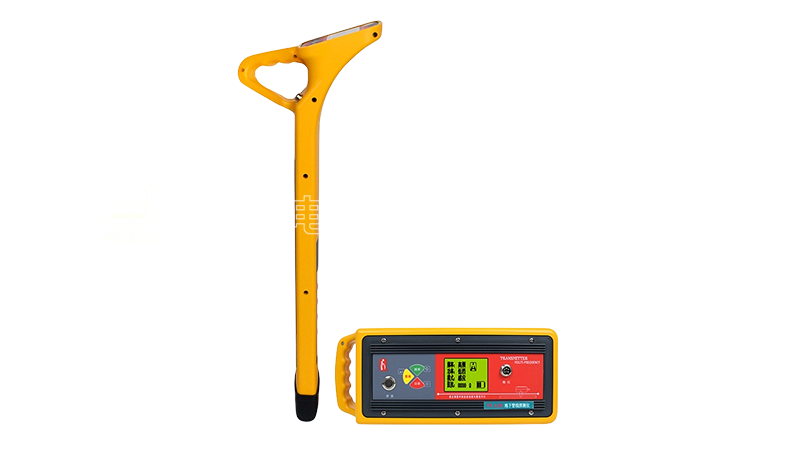

HM220 智能管线探测仪

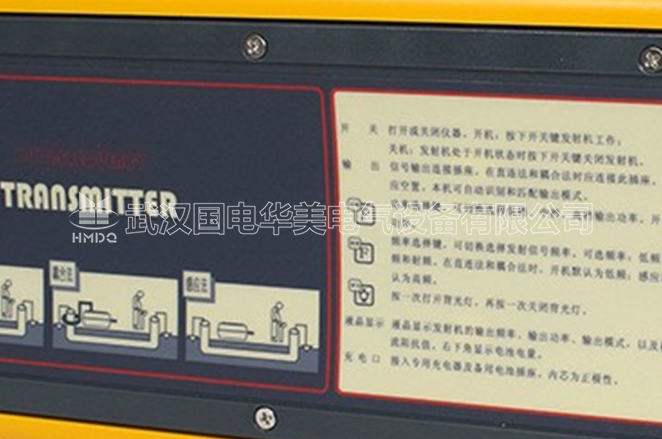

HM220 智能管线探测仪 细节展示

智能管线探测仪

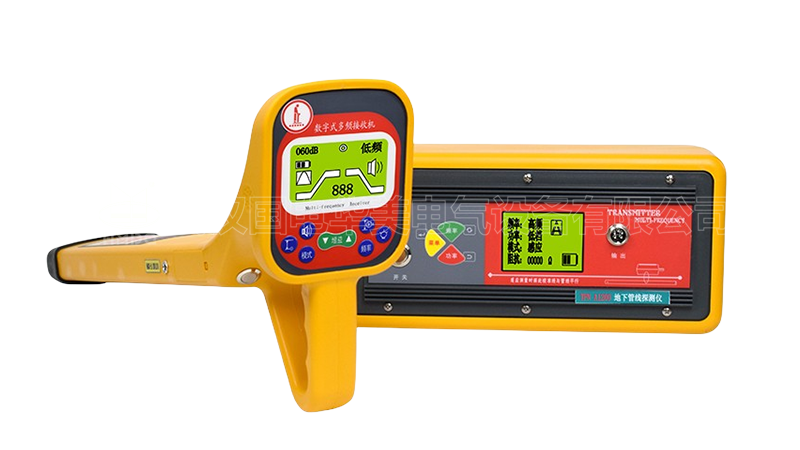

HM220 智能管线探测仪

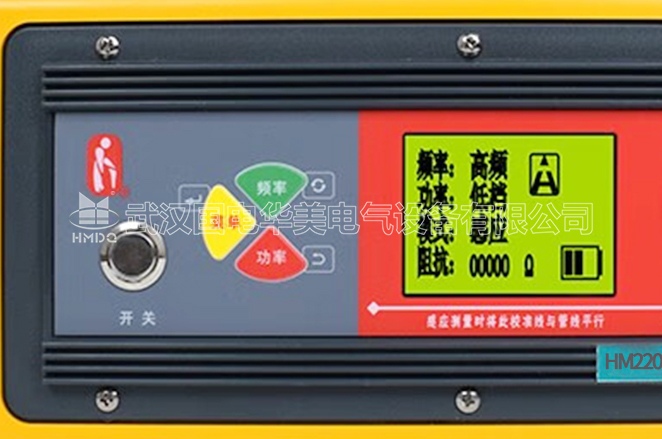

HM220 智能管线探测仪 细节展示

智能管线探测仪
