高压电力试验设备解决方案

HM6000 带电智能电缆识别仪

产品简介

HM6000 带电智能电缆识别仪是一套高性能电缆识别仪,由信号发射机和接收机组成,用于多条电缆中准确识别目标电缆,同时适用于带电和不带电电缆,带电电缆只适用于三芯带铠电缆。识别准确率高,使用方便。


功能特点

  1. 适用于带电和不带电电缆,带电电缆只适用于三芯带铠电缆。
  2. 柔性卡钳接收、使用灵活方便。
  3. 50Hz/60Hz电缆负载电流测量功能。
  4. 多种信号输出方式:直连输出、卡钳耦合。
  5. 发射机大功率输出,输出多档可调,自动阻抗匹配,全自动保护。
  6. 唯一性识别:明确给出识别结果。
  7. 内置大容量锂离子电池组,欠压自动关机,长时间无操作自动关机。
  8. 机壳坚固、质轻便携。
  9. 全数字化高精度采样及处理,接收通频带极窄,抗干扰能力强,能充分抑制邻近运行电缆及管道的工频及谐波干扰。

技术参数

 一、发射机:

  1.输出方式:直连输出、卡钳耦合。

  2.输出频率:640H(复合频率)、1280Hz(复合频率)。

  3.输出功率:最大10W,10档可调,全自动实时阻抗匹配。

  4.直连输出电压:最高150Vpp。

  5.过载和短路保护。

  6.人机界面:320×240点阵液晶显示器。

  7.内置电池:4节18650锂离子电池,标称7.4V,6.8Ah。

  二、接收机:

  1.输入方式:柔性卡钳。

  2.接收频率:

  主动探测频率:640Hz、1280Hz。

  工频被动探测频率:50Hz/60Hz(用户可配置)。

  3.电缆识别:柔性卡钳智能识别。

  4.工频测量:量程AC 1-1000A,精度±3%。

  5.人机界面:800x480液晶显示器;液晶尺寸121x76mm。

 三、其他:

  1.体积:发射机280×220×90mm,接收机220×125×55mm。

  2.质量:发射机2.3kg,接收机0.9kg。

  3.发射机充电器:输入AC100-240V,50/60Hz,输出DC8.4V/2A。

  4.接收机充电器:输入AC100-240V,50/60Hz;输出DC5V/2A。

  5.使用条件:温度:-10℃-40℃,湿度5-90%RH,海拔<4500m。

参考标准

DL/T 849.3-2004

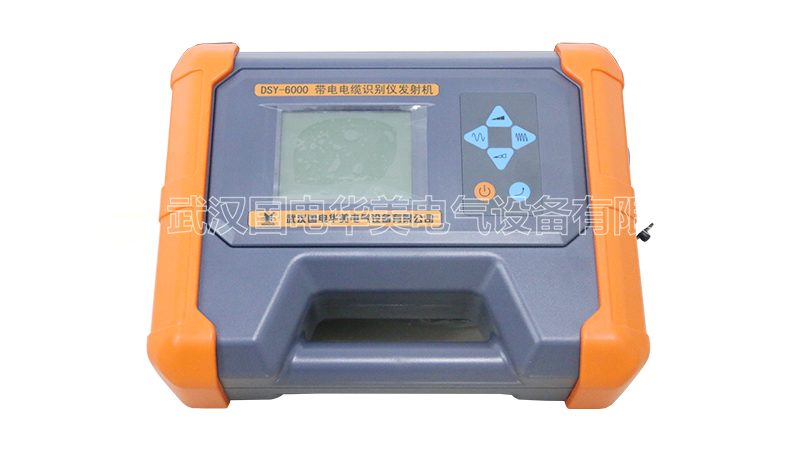

HM6000 带电智能电缆识别仪

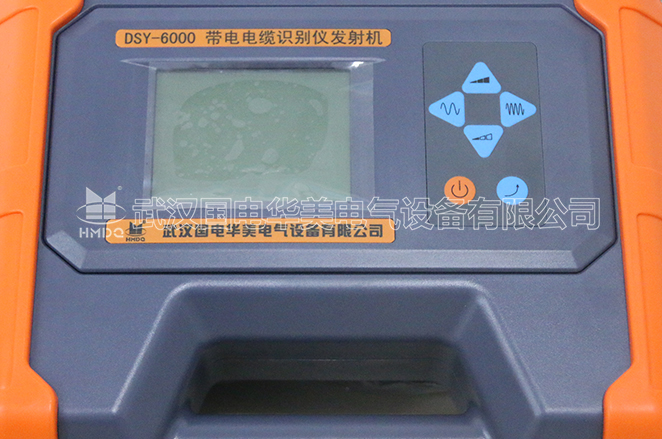

HM6000 带电智能电缆识别仪 细节展示

带电智能电缆识别仪

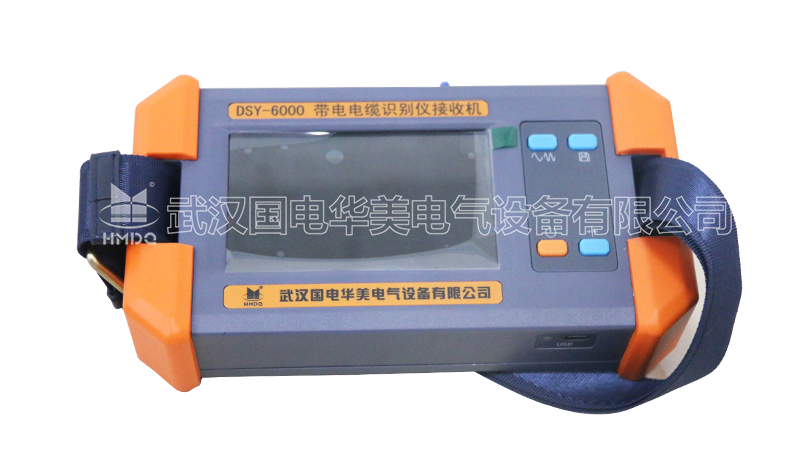

HM6000 带电智能电缆识别仪

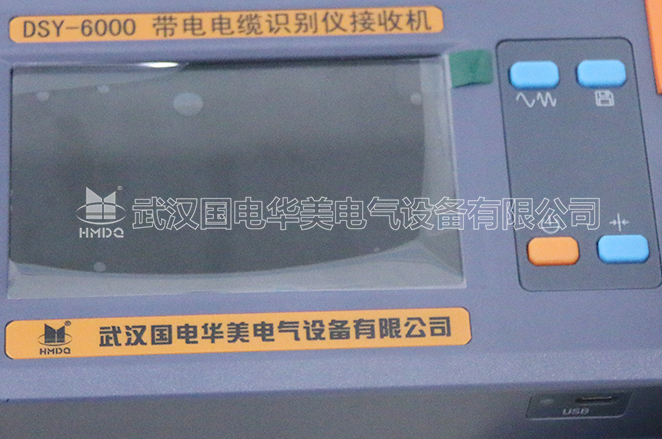

HM6000 带电智能电缆识别仪 细节展示

带电智能电缆识别仪

HM6000 带电智能电缆识别仪

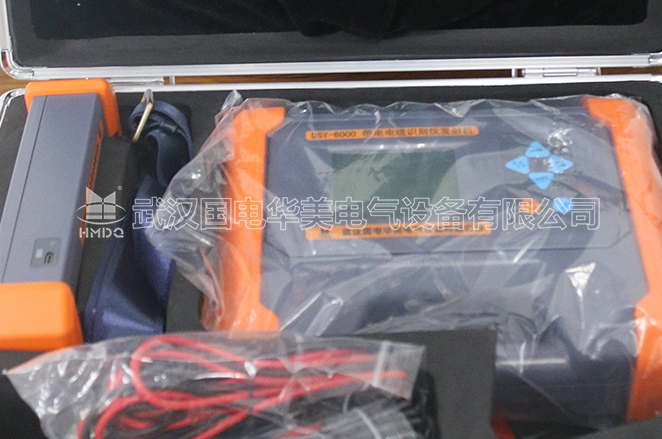

HM6000 带电智能电缆识别仪 细节展示

带电智能电缆识别仪
