HM550 带电电缆识别仪

产品简介

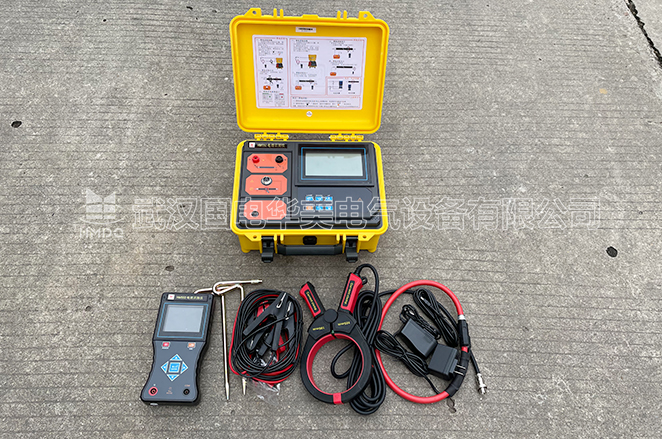

电缆识别仪是为电力电缆工程师和电缆工解决电缆识别的技术问题而设计的。用户通过仪器从多根电缆中准确识别出其中某一根目标电缆,避免误锯带电电缆而引发严重事故。电缆识别是从电缆两端的操作开始的,必须保证电缆两端的双重编号准确无误,本仪器设计采用了PSK技术。无论现场工作人员的记忆多么可靠,都不能代替专业仪器的识别。本产品只适用于已停电的电缆的现场识别,严禁将本电缆识别仪接入正在运行的电力电缆!本仪表由发射机,接收机,柔性电流钳等组成。

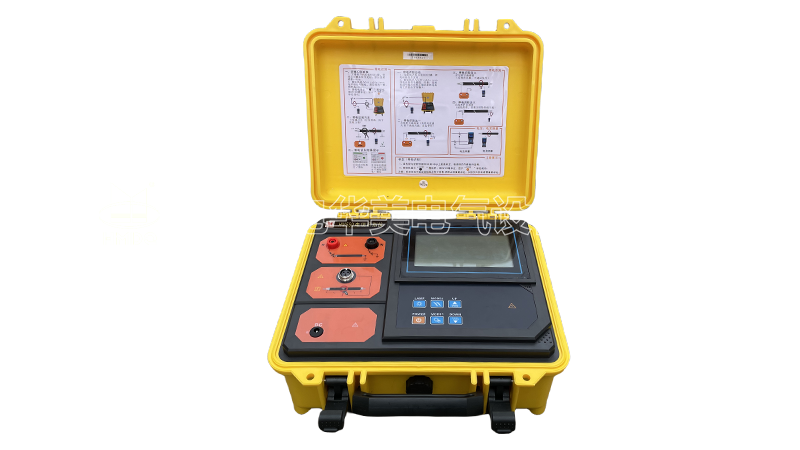

发射机采用脉冲电流原理,给电缆线芯注入脉冲编码电流信号,该电流在目标电缆周围产生电磁场,供接收机和柔性电流钳检测、解码、识别;因电流有方向性,所以检测也具有方向性。发射机采用一体化专用工具箱式设计,用聚丙烯塑胶作为原料,添加新型复合填充料一次注塑成形,密度小、强度、刚度、硬度、耐磨性、耐热性、绝缘性能更优越,其箱体能承受约200kg的压力,主机超大LCD实时显示剩余电池电量,白色背光、发射信号动态指示,一目了然。

接收机为手持设备,3.5寸彩色液晶屏,内置高速微处理器,对发射机的脉冲编码电流信号进行识别并解码。电子表盘指示信号强度,精美直观;彩色光栅动态显示,一目了然,能快速自动识别目标电缆。同时具有交流电压检测功能,量程为AC 0V~600V(50Hz/60Hz)。

柔性电流钳为洛氏线圈,具有极佳的瞬态跟踪能力,能快速识别发射机产生的脉冲编码电流,适用于粗电缆或形状不规则的导体。其钳口内径为约200mm,可钳Φ200mm以下的电缆,不必断开被测线路,非接触测量,安全快速。

功能特点

  1. 发射机采用一体化专用工具箱式设计,用聚丙烯塑胶作为原料,添加新型复合填充料一次注塑成形,密度小、强度、刚度、硬度、耐磨性、耐热性、绝缘性能更优越
  2. 柔性电流钳为洛氏线圈,具有极佳的瞬态跟踪能力,能快速识别发射机产生的脉冲编码电流,适用于粗电缆或形状不规则的导体

技术参数

基准条件和工作条件

影响量 基准条件 工作条件 备注
环境温度 23℃±1℃ -10℃~40℃ /
环境湿渡 40%~60% <80% /
被测电压频率 50Hz±1Hz 10Hz~1000Hz /
接收机工作电压 7.4V±0.5V 7.4V±1V /
发射机工作电压 11.1V±0.5V 11.1V±1.5V /
外电场、磁场 应避免
被测电缆位置 被测电缆处于柔性线圈的近似几何中心位置
发射机规格
功 能 产生脉冲编码电流信号;显示剩余电池电压
电 源 11.1V大容量可充锂电池,充满电连续工作约8小时
脉冲电压 500V
脉冲电流 最大30A(取决于回路电阻的大小)
脉冲频率 1 次/秒
脉冲宽度 2ms
工作温度 -10℃~40℃
存储条件 -20℃~50℃,≤95%RH, 无结露
尺 寸 320mm×275mm×145mm
LCD尺寸 128mm×75mm
LCD显示域 124mm×67mm
发射机质量 2.5kg
总质量 3.3 kg(含接收机)
接收机规格
功 能 识别并解码脉冲电流信号;交流电压测量
电 源 7.4V 大容量可充锂电池,USB 充电接口,充满电连续工作约 8 小时
额定电流 约 180mA max
显示模式 3.5寸真彩液晶屏显示,彩色电子表盘指示
电缆识别成功 绿色光栅顺时针动态指示
非目标电缆 红色光栅逆时针动态指示
接收机尺寸 207mm×101mm×45mm
柔性线圈 长约630mm,线径6mm或12.5mm
线圈内径 φ200mm
检测范围 线圈可检测回路电阻为0Ω~2kΩ的脉冲信号;检测回路电阻为2kΩ时,需保证发射机电池电量为10V以上
电压量程 AC 0.01V~600V(50Hz/60Hz)
电压精度 ±1%±1dgt
识别信号 彩色光栅动态显示信号强度
检测速率 约1次/秒
电池电压 当电池电压低于6.5V时,电池电压低符号显示,提醒给电池充电
工作温湿度 -10℃~40℃;80%Rh以下
存放温湿度 -10℃~50℃,≤95%RH, 无结露
接收机质量 370g(带电池)
电流钳质量 172g

参考标准

DL/T 849.3-2004

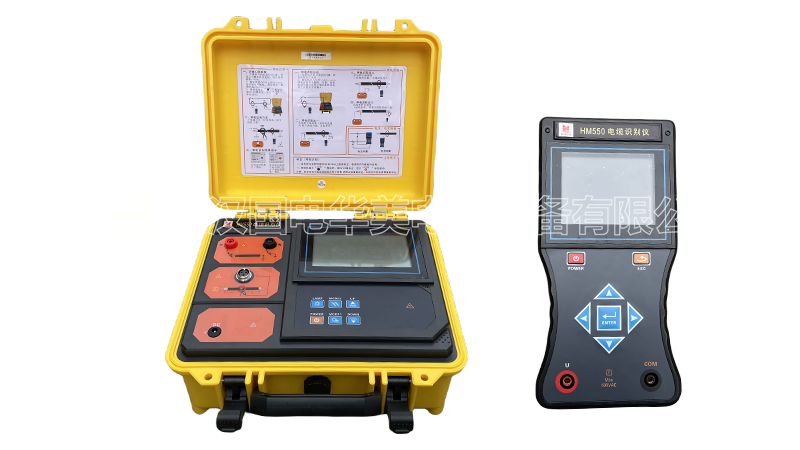

HM550 带电电缆识别仪

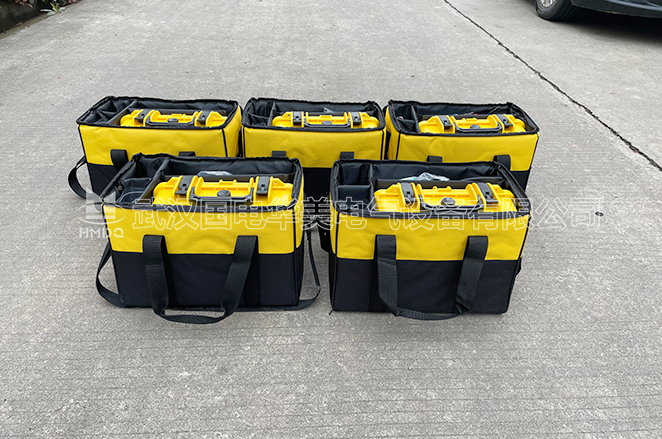

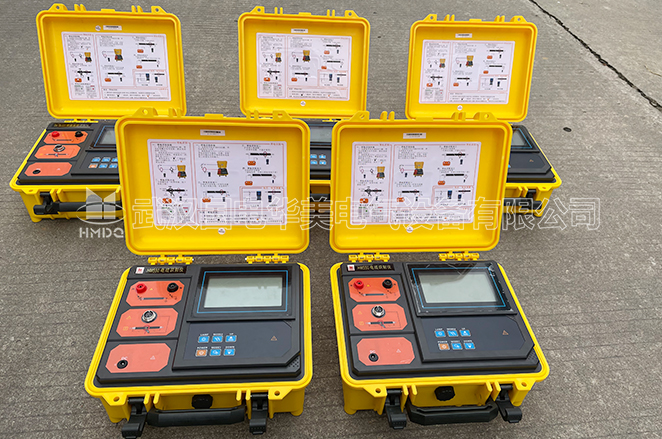

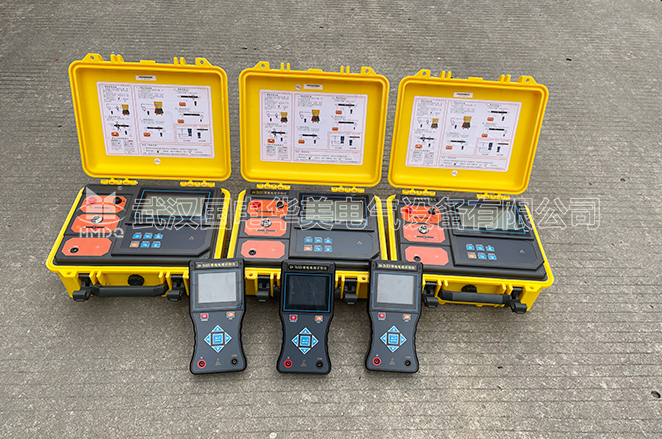

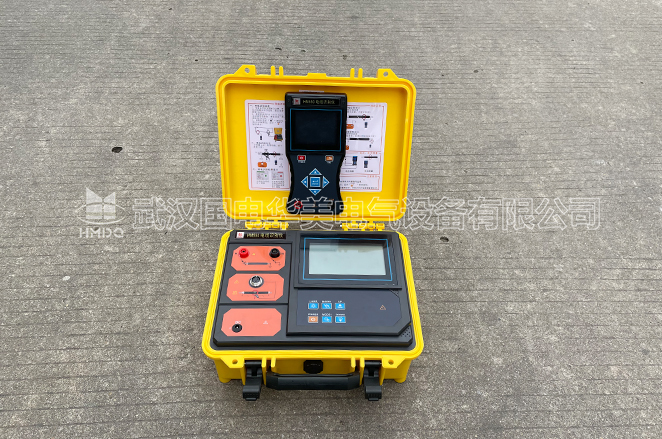

HM550 带电电缆识别仪 原图实拍
