高压电力试验设备解决方案

HMDQ-S 高压电桥故障测试仪

产品简介

HMDQ-S高压电桥故障测试仪(又称高压电桥烧穿仪)主要用于高压电缆绝缘不良点及高阻泄漏性故障点的烧穿,使其绝缘不良点及高阻故障点的绝缘阻值大幅度降低,达到故障测试条件(施加高压脉冲能充分放电)。同时还可用做直流高压电源,可对电缆、电容器、电机、瓷瓶等做直流耐压试验。用于高压电气设备的直流耐压,特别适用于电力电缆高阻故障点的烧穿,降低故障点电阻。
高压电桥烧穿仪能发出直流恒流电压,在绝缘不好处形成点热源,通过点热源来改变绝缘状况,达到我们理想的测试状态。经过大量实践证明此方法在解决接头故障及其它疑难故障时是非常有效。

功能特点

高压电桥故障测试仪具有三种特点:

  1. 直流耐压试验:设备可输出0~15kV直流电压,可用于电缆直流耐压试验。
  2. 烧穿故障点:烧穿及降低高阻及闪络型故障点的电阻。
  3. 故障预定位:利用电桥原理进行预定位,四端电阻测量法避免了引线电阻引入的误差。
高压电桥故障测试仪特别适用于:
  1. 敷设后电缆的高阻击穿点,特别是难以烧成低阻的线性高阻击穿点,如电缆中间接头的线性高阻击穿。
  2. 闪络型击穿点,击穿后恒流源能维持电弧,有稳定电流通过电桥,电桥有足够的灵敏度。
  3. 尚未击穿,但电阻偏低的缺陷点,如用兆欧表发现电缆阻值较低,但运行电压下不击穿的绝缘缺陷点。

技术参数

  1. 测试电压:负高压,0~15kV,连续可调
  2. 最大电流:30mA
  3. 测试比例精度:±(0.2%·L±1)米
  4. 烧穿电压:0~15kV,连续可调
  5. 烧穿电流:30mA
  6. 工作电源:AC220V±10%
  7. 抗干扰能力:>100VAC
  8. 重量:≤12kg
  9. 外形尺寸:长450mm×宽330mm×高320mm

参考标准

DL/T849-2004、DL/T849.1-2004、DL/T849.2—2004

HMDQ-S 高压电桥故障测试仪

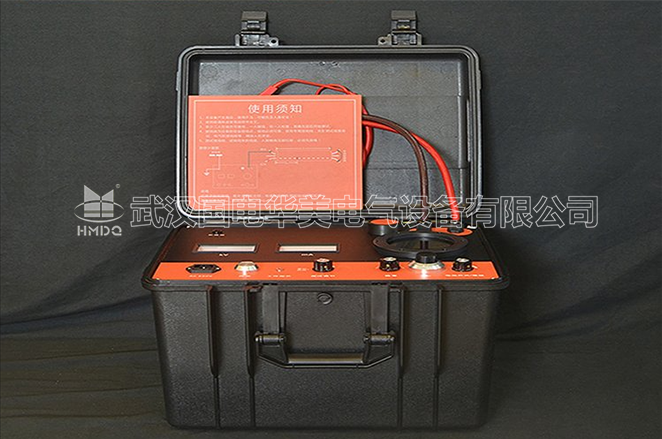

HMDQ-S 高压电桥故障测试仪 原图实拍

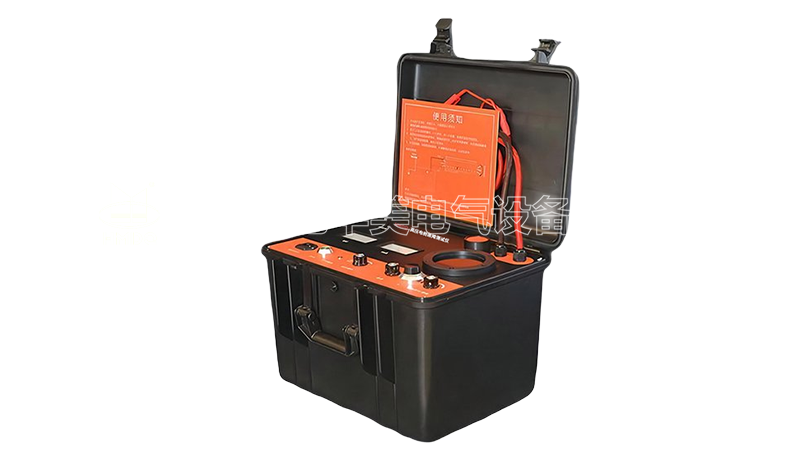

高压电桥故障测试仪

HMDQ-S 高压电桥故障测试仪

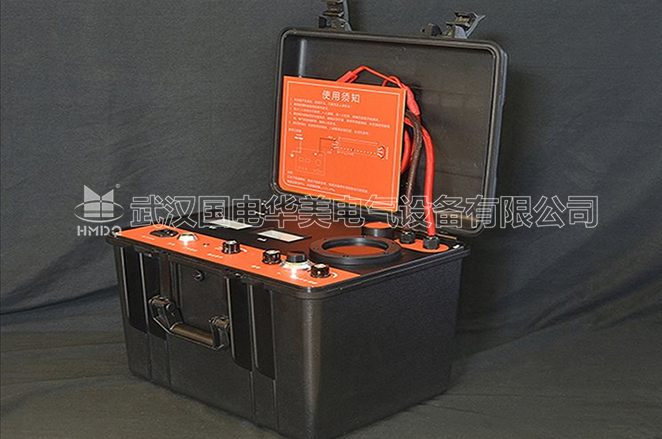

HMDQ-S 高压电桥故障测试仪 原图实拍

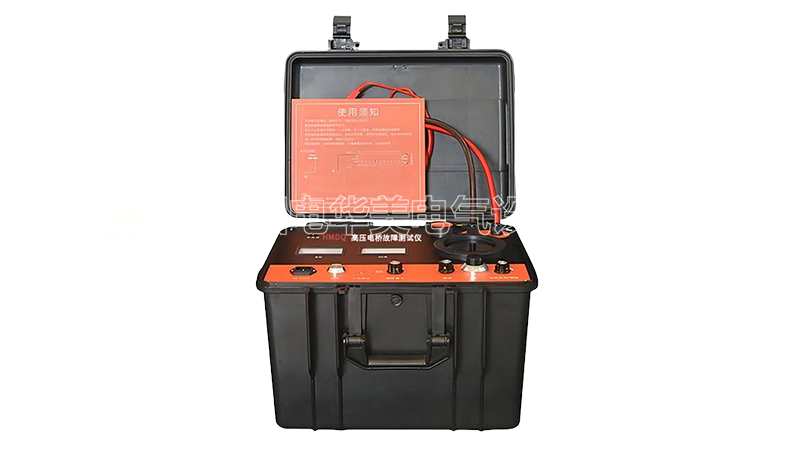

高压电桥故障测试仪
