高压电力试验设备解决方案

HM-A50 一体式电缆故障测试仪

产品简介

一体式电缆故障测试仪用于测试220V-380kV等各电压等级的铜铝芯电力电缆、同轴通信电缆和市话电缆的各类故障,电缆全长、开路、短路、断线、低阻故障、高阻故障、高阻泄露、高低阻抗接地、接地故障、铠装接地故障、闪络放电故障、接地触不良和电缆的路径识别等。

功能特点

  1. 用于测试各种型号的380V,600V,10kV,35kV,110kV,220kV,380kV电压等级的铜铝芯电力电缆、同轴通信电缆和市话电缆的各类故障,如电缆全长、开路、短路、断线、低阻故障、高阻故障、高阻泄露、高低阻抗接地、接地故障、铠装接地故障、闪络放电故障、接地触不良和电缆的路径识别等检测功能;
  2. 可配合高压设备实现传统电缆故障测试的低压脉冲法、冲击闪络法、三次脉冲法、多次脉冲法、速度测量法。
  3. 中文操作软件和使用界面,子菜单方式和文字提示实现人机互动。
  4. 应可作为声磁同步法与跨步电压法故障精确定点仪的高压脉冲电源。
  5. 脉冲电容应为组合式结构,容量可转换。
  6. 应具有直流输出、单次放电、周期放电三种高压输出方式。
  7. 放电装置应内置,并经继电器控制,可通过操作面板上的时间继电器调整周期放电的时间间隔;
  8. 具有故障转换功能。通过直流或脉冲的方式,即可把高阻故障转换成故障电阻相对较低的故障,也可适当提高金属性死接地故障的电阻值,以利于故障的测距与精确定点。
  9. 高压测试线应只有一条同轴电缆,可简化了测试接线,降低了故障探测的难度,大大提高了故障探测的速度与成功率。
  10. 为保证设备及人身的安全,应有接地电阻检测与接地保护功能,当系统发生接地不良时,高压不能启动;当系统发生异常时,通过操作面板上的“急停”按钮,可迅速切断高压输出并安全接地。
  11. 波形和局部波形同步显示,便于整体分析和细节调整。
  12. 高阻故障均呈现简单的类似低压脉冲短路故障波形特征,易判读。
  13. 采用多次脉冲法测试时,界面同时采集8条真实波形,更便于判读和降低测试误差,提高测试精度。
  14. 内置电源供电,在无电源环境中均可长时间使用。
  15. 体积小、重量轻、使用方便,检测故障成功率和测试精度高。
  16. 在多种环境下性能稳定,不死机,信号采集高压保护措施安全。
  17. 内置存储/调出功能,可方便将数据及波形保存或调出重新分析。
  18. 测试信号提供多种脉冲宽度,无测试盲区。

技术参数

  1. 采样方法:低压脉冲法、冲击闪络法、三次脉冲法、多次脉冲法速度测量法
  2. 采样速率:200 MHz、100 MHz、80 MHz、40 MHz、20MHz、10 MHz
  3. 脉冲宽度:0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs
  4. 波速设置:交联乙烯、聚氯乙烯、油浸纸、不滴油和未知类型自设定
  5. 冲击高压:35kV及以下
  6. 适用电缆电压:380V,600V,10kV,35kV,110kV,220kV
  7. 测试距离:<60km
  8. 盲区:≤0.5m
  9. 分 辨 率:0.5m
  10. 测试精度:0.5m
  11. 冲击高压:0~8kV、 0~16kV、0~32kV可选
  12. 高压分压:电压精度1.5级
  13. 内置电容:8μF/32kV、8μF/16kV、2μF/32kV
  14. 第一档0~8000V:电容的容量值为32µF;
  15. 第二档0~16000V:电容的容量值为8µF;
  16. 第三档0~32000V:电容的容量值为2µF
  17. 放电周期可调:放电周期可调0~99秒
  18. 放电时间可调:放电时间1~99秒可调,一般设置在0.3秒
  19. 高压输出方式:直流、单次脉冲、周期脉冲
  20. 最大储能:≥1024J
  21. 冲击时间:自动冲击约4秒,手动冲击可控制时间
  22. 冲击功率:2kVA
  23. 工作电源:AC 220V±10% 50Hz±2Hz
  24. 工作温度:-10℃~40℃
  25. 工作湿度:≤80%
  26. 海拔高度:≤1000米
  27. 外形尺寸:534L×444W×805H
  28. 重量:不大于75KG

参考标准

DL/T 849.1~ DL/T 849.3-2004

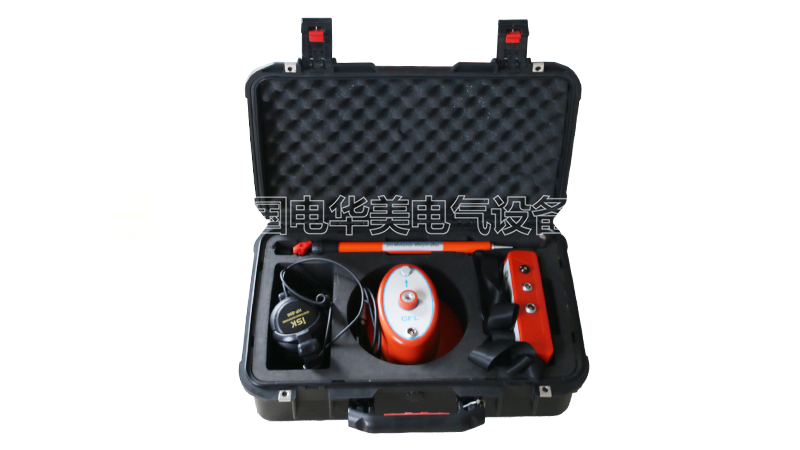

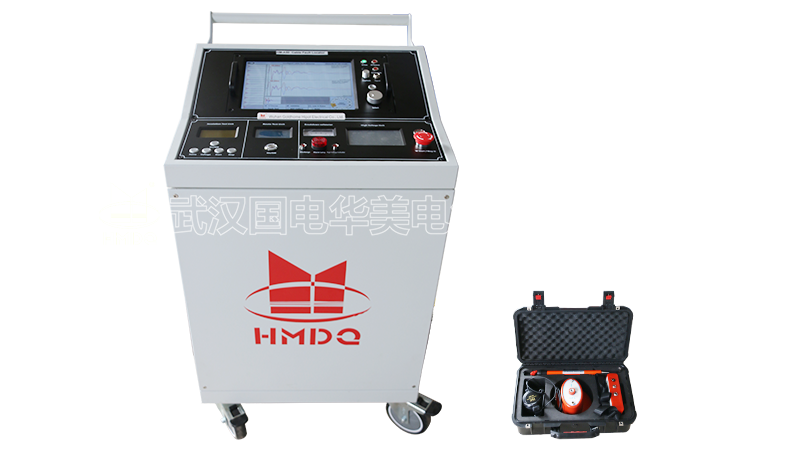

HM-A50 一体式电缆故障测试仪

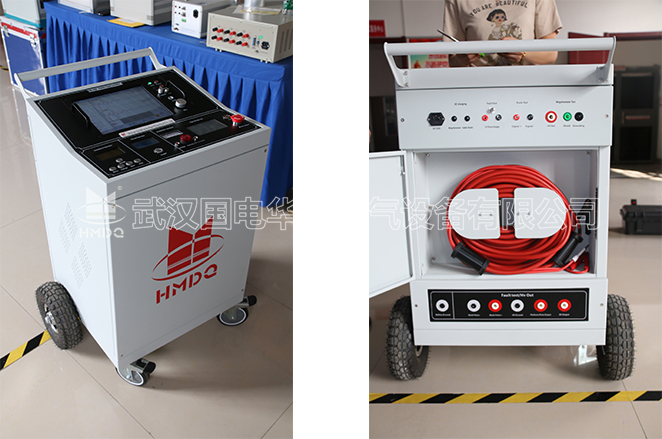

HM-A50 一体式电缆故障测试仪 原图实拍

一体式电缆故障测试仪

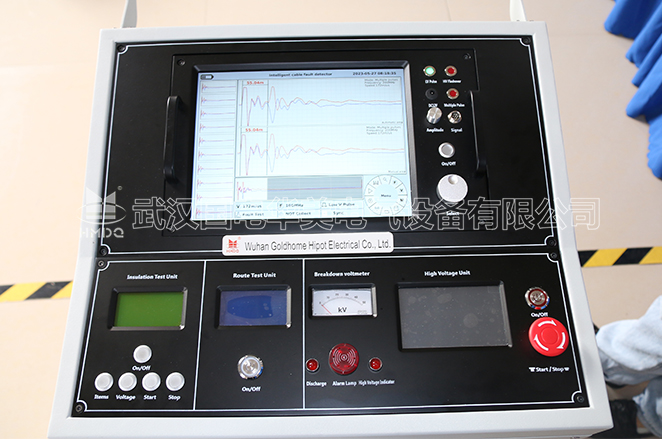

HM-A50 一体式电缆故障测试仪

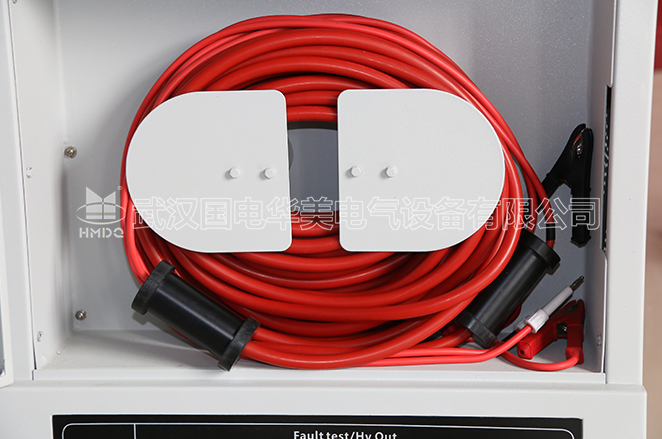

HM-A50 一体式电缆故障测试仪 原图实拍

一体式电缆故障测试仪

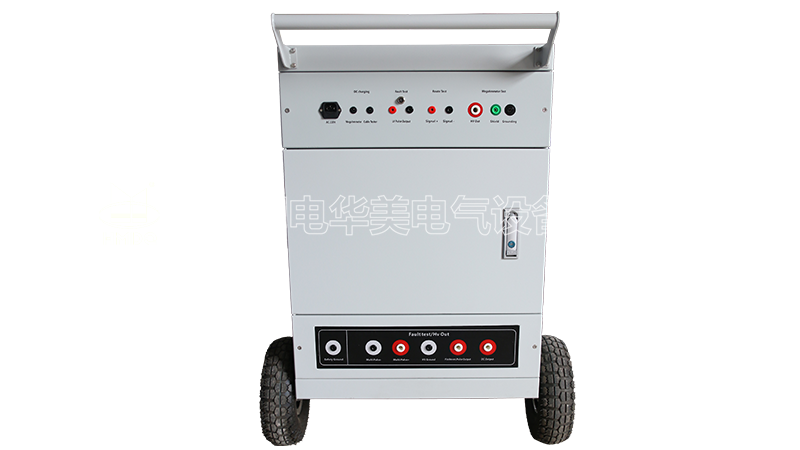

HM-A50 一体式电缆故障测试仪
