高压电力试验设备解决方案

HMJS-4 全自动绝缘靴手套耐压试验装置

产品简介

全自动电力安全工器具检测台是按照国家电力公司关于颁发《电力安全工器具预防性试验规程》(试行)的通知(国电发[2002]777号)和国家电网公司电力安全工作规程(变电部分)的要求的基础上研发而成。本产品各项指标均符合国标的要求。可以按《电力安全工器具预防性试验规程》要求对绝缘鞋、绝缘手套等安全工器具进行智能化绝缘耐压试验,绝缘靴及绝缘手套耐试验周期为半年,试验过程中不允许击穿,同时绝缘靴绝缘绝缘手套泄漏电流不大于限定值。产品适用于所有与电力相关行业。

产品别称:防护工具绝缘试验台、绝缘靴手套耐压试验装置、绝缘靴手套耐压测试仪、辅助绝缘工具试验装置、绝缘靴绝缘手套试验装置、带电防护用具绝缘测试装置、绝缘鞋绝缘手套试验机、绝缘靴绝缘手套试验机

功能特点

  1. 仪器可以同时进行8只绝缘靴或绝缘手套的试验,并测量每只试品的泄漏电流。
  2. 绝缘鞋试验采用里面放置小钢珠的干式试验方法,摆脱了传统的往鞋子里灌水做试验,试验完毕后不易晒干的做法。
  3. 高低压分离,泄漏电流采用抗干扰无线传输技术传输回控制箱,极大的保护人身的安全。
  4. 每路试品均具有分断机构,当任意一路击穿时或超过设定泄漏电流值时,该路试品将自动脱离试验,不影响其它试品进行试验。
  5. 仪器采用7寸TFT触摸大屏幕液晶汉字显示,显示信息量大,一屏同时显示试验电压、8路高压泄漏电流、万年历、计时时间等参数以及汉字提示内容。
  6. 采用直流电机控制调压器升压过程,全自动进行耐压试验。试验开始后,仪器自动合闸以国标要求升压速度自动升压,到达预定电压开始计时,并保持试验电压、计时到、自动降压,到零后自动断电,提示试验结束,同时显示各试品泄漏电流,并自动保存测试结果。
  7. 绝缘靴试验具有专用不锈钢接地托盘,绝缘手套试验具有专用不锈钢容器,便于操作。
  8. 试验变压器变比自由设定,也可以与客户现有变压器相互配套。
  9. 具有过流保护功能。

技术参数

电源输入电压 220V±10%     50Hz
控制台输出电压 0-250V
控制台输出电流 12A
额定输出电压 100kV
额定输出容量 5kVA
最大量程 29.9mA
泄漏电流带上脱扣系统后量程 ≥12mA
电压测量误差 ±1% +3个字
泄漏电流测量误差 ±1% +3个字
泄漏电流分辨率 0.01mA
数显计时 99分钟自由设定
环境温度 -10℃-40℃
湿度 ≤90%RH,不结露、仪器不闪烁
控制箱外形尺寸 400×300×550mm3
试验支架外型尺寸 1000×800×1000mm3
控制箱重量(kg) 25
试验支架重量(kg) 20

参考标准

GB/T 17622-2008,GB 12011-2009,DL/T 976-2017

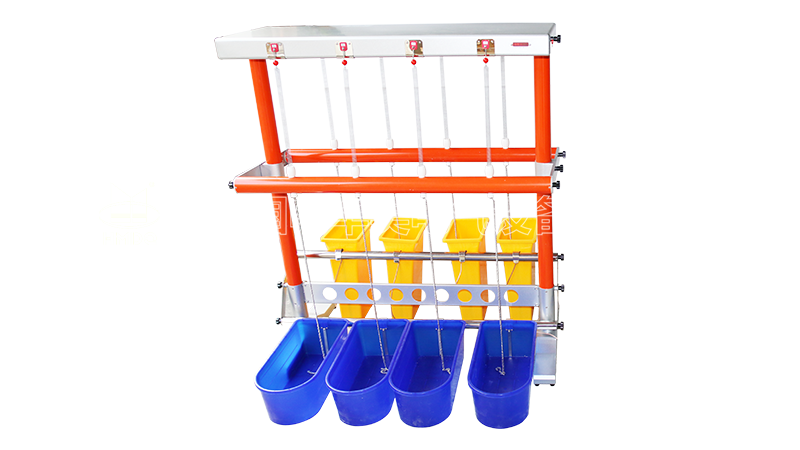

HMJS-4 全自动绝缘靴手套耐压试验装置

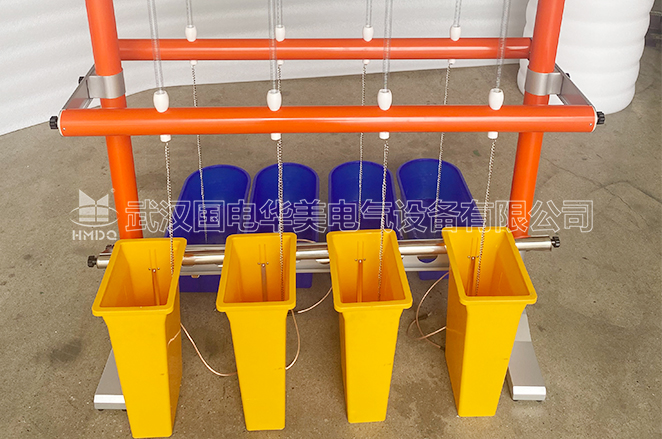

HMJS-4 全自动绝缘靴手套耐压试验装置 原图实拍

全自动绝缘靴手套耐压试验装置

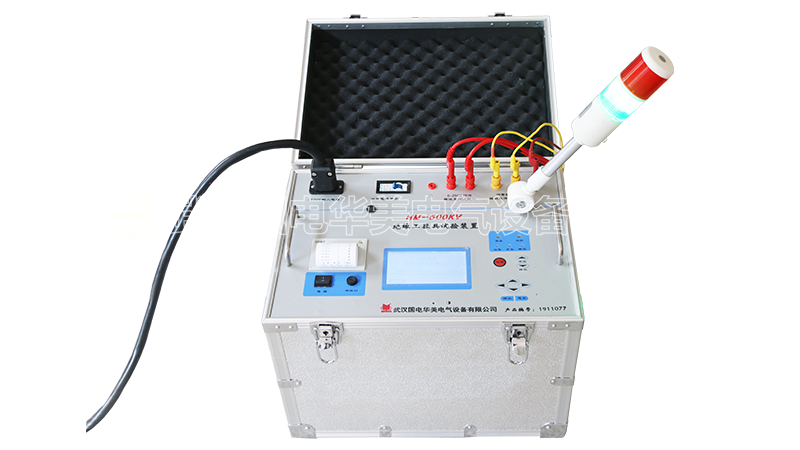

HMJS-4 绝缘靴手套操作箱

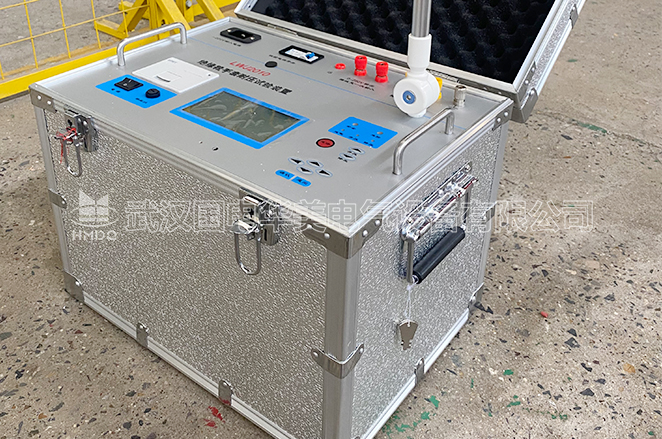

HMYDJ 绝缘靴手套操作箱 原图实拍

全自动绝缘靴手套耐压试验装置

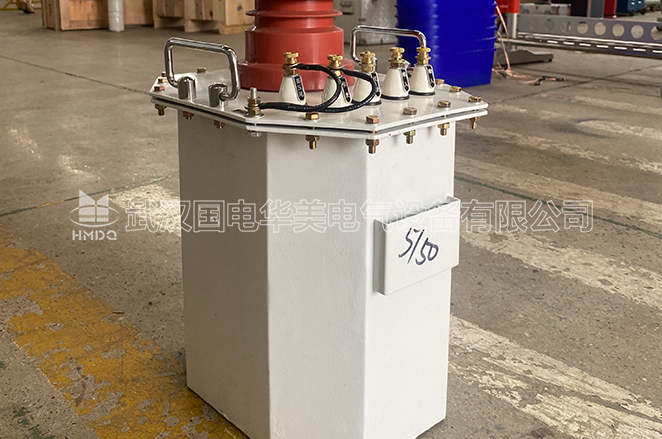

HMYDJ 油浸式试验变压器


HMYDJ 油浸式试验变压器 原图实拍

全自动绝缘靴手套耐压试验装置
