高压电力试验设备解决方案

HMJYG-4 悬挂式绝缘操作杆试验装置

产品简介

HMJYG-4 悬挂式绝缘操作杆试验装置主要用于220kV及以下绝缘杆等绝缘工具进行整体工频耐压试验,测试系统由主控试验台,无局放试验变压器,升压器,金属保护电阻等升压设备,和高压试验支架组成。

HMJYG-4 悬挂式绝缘操作杆试验装置采用圆形结构,节省空间,一次可以进行8支绝缘杆的测试。下部接地电极环可以上下电动移动调节试验长度。

功能特点

  1. 顶部具有一个直径2米的固定均压环与底座采用优质环氧玻璃引拔棒连接形成固定框架。
  2. 均压环上具有8个工位,间距不小于0.5米一次可以悬挂8支绝缘杆。
  3. 绝缘杆下部具有接地电极环,宽度50mm,方便试品接地。接地环由电机拖动通过中间的丝杠在框架上可以上下移动,调节试验长度。
  4. 试验长度通过按钮或遥控器控制,具有快速和慢速两档速度,便于准确调节耐压长度。
  5. 测试平台可以测量8路泄漏电流,通过红外通讯实时传输测试数据。

技术参数

规       格

250KV

450KV

额定电压

250kV

450kV

工  位  数

8

8

总  高  度

2.4m

3.5m

耐压长度

0.7~1.3m

1.3~2.1m

外形尺寸

1670×1670×2450(mm)

1740×1740×3230(mm)

重       量

120kg

140kg

参考标准

DL/T 1125-2009、DLT 976-2005、DL/T1746-2015

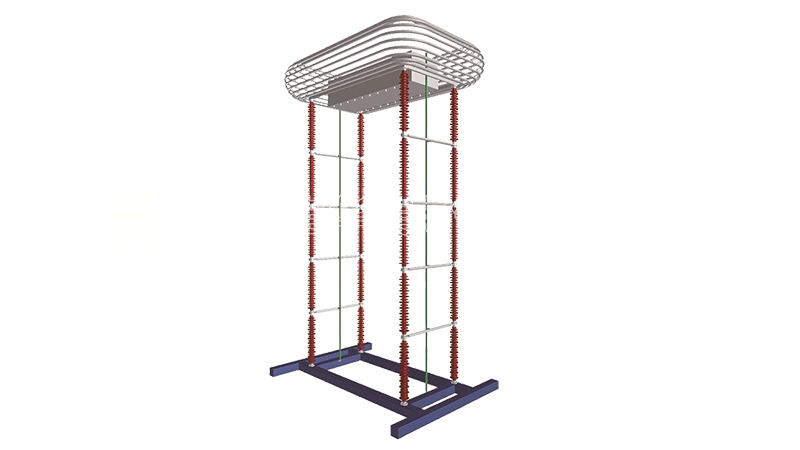

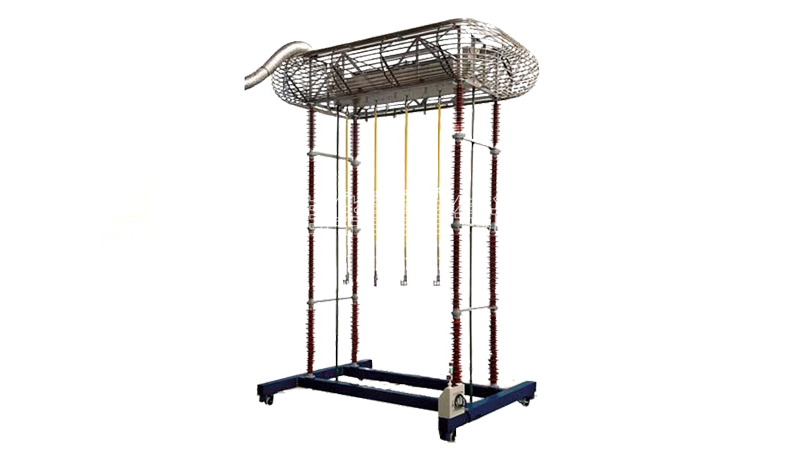

HMJYG-4 悬挂式绝缘操作杆试验装置

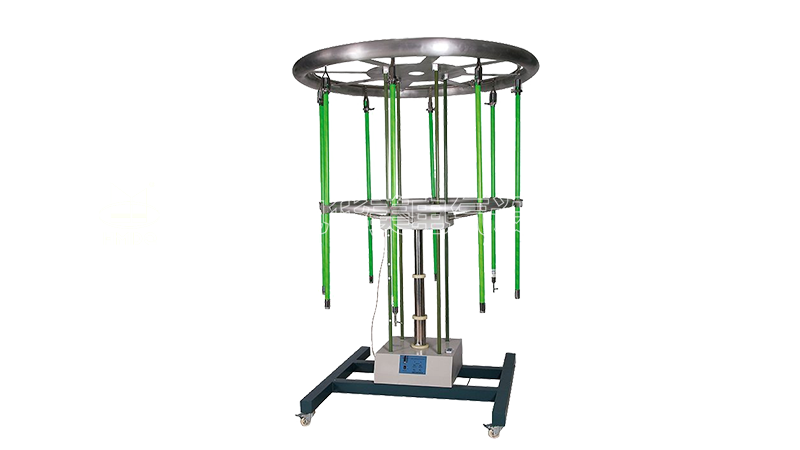

HMJYG-4 悬挂式绝缘操作杆试验装置 现场案例图

悬挂式绝缘操作杆试验装置

HMJYG-4 悬挂式绝缘操作杆试验装置


HMJYG-4 悬挂式绝缘操作杆试验装置 现场案例图

悬挂式绝缘操作杆试验装置
